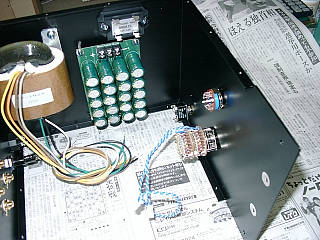

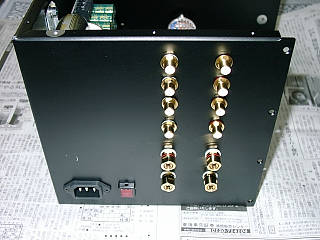

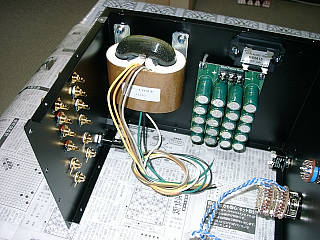

下３枚の写真は部品を取り付けた状態です。（パワーアンプユニットは、各部を配線してから最後に取り付けます）
　　




キットからの変更点は以下のとおりです。
※ブリッジダイオードをSBDショットキーダイオード（B60A15）に交換。
※ボリュームをSATRIアンプ用アッテネータ（DALE金属皮膜抵抗使用）に交換。
※入力は１系統のみにし、入力切替のロータリースイッチ配線及び入力端子の配線をしない。
※録音端子は使用しない（配線もしません）。

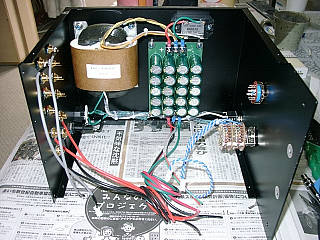

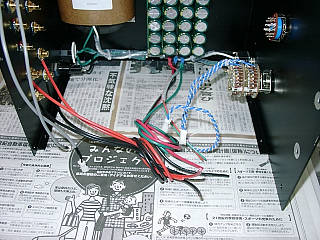

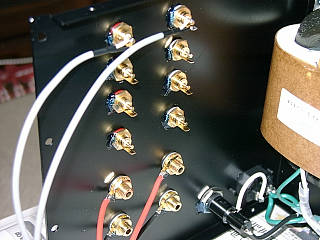

以下がパワーアンプユニットの取り付け前の配線です。
