5670W SRPPヘッドホンアンプの製作

ラジオ技術に載っていた「5670W SRPPヘッドホンアンプ」を製作することにしました。
ヘッドホンはスタックスのイヤースピーカーをメインで使っていますが、サブで1台あっても良い
かなという気軽な気持ちで作ることにしました。製作には部品点数が少ない点も大きな要因です。

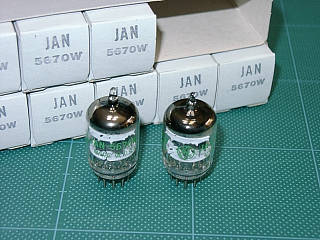

真空管の5670Wはヤフオクで安く入手。

5670w-01

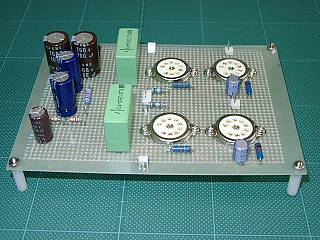

プリント基板上に配置した電源部とアンプ部。
部品は、手持ちのもの・ヤフオクで入手したもの・激安のもの等々使用。

5670w-02

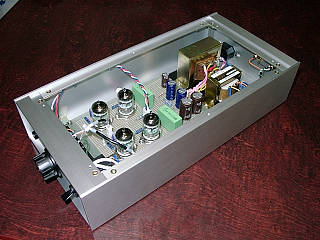

ケースに基板を組み込み完成。
完成はしたものの、子供の電子ピアノ用ヘッドホンしかないので適当なものを探さないと。

5670w-03  5670w-04

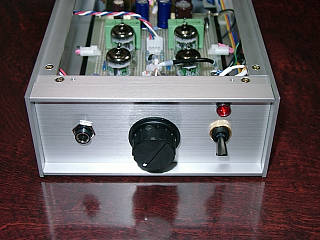

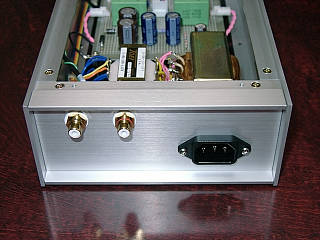

ケースはタカチのSL70-16-33SSで、トランスも記事と同じものを使用。
ボリュームは2CP-2500A50K 東京光音プラスチック抵抗ボリュームを使用。
電源スイッチはサーキット・プロテクター1BP-1HG。

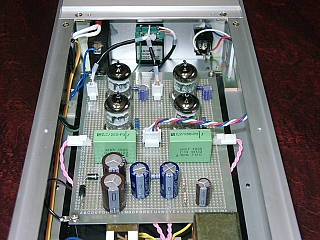

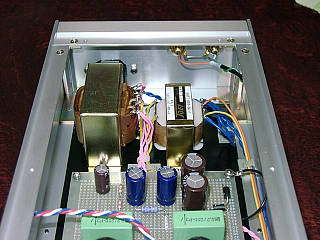

5670w-05  5670w-06

真空管1本不良品があり交換。
電子ピアノに付いてきたオマケのヘッドホンでも良い音してます。
ノイズは皆無です。

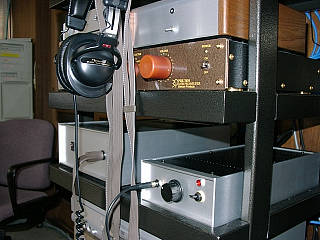

安いヘッドホン選びをしなくては・・・結局、11,300円のナカミチSP-K300を購入しました。

5670w-07  5670w-08
