Bluetoothレシーバー基板を実用レベルに改造(Version1.0・・LCフィルタ)

ぺるけさんのBluetooth記事はこちらです。

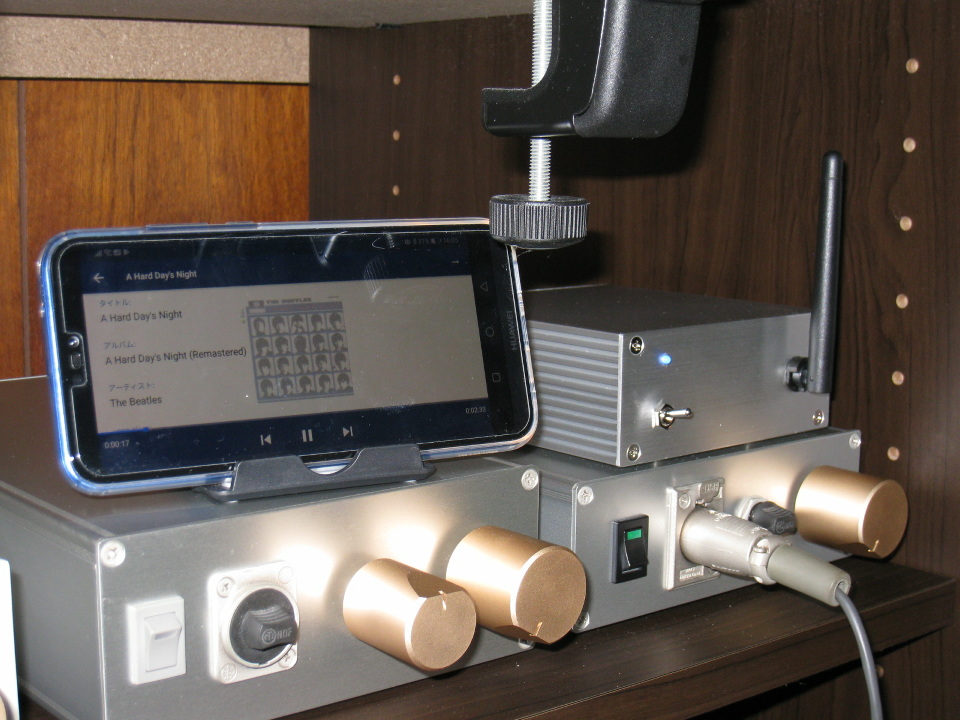

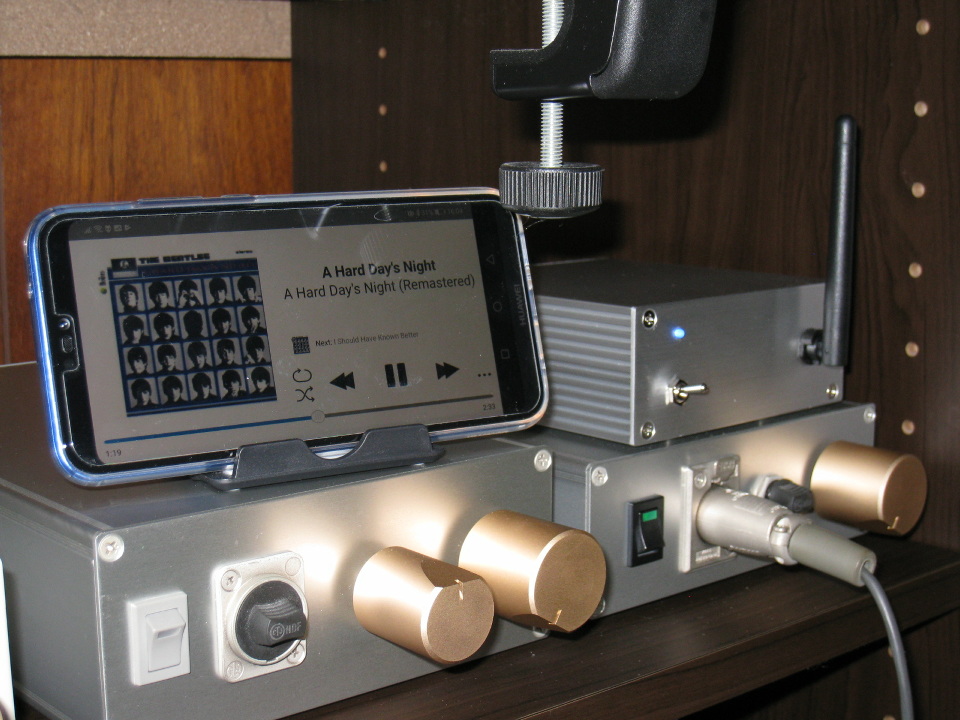

スマホのセールで本体代金800円で入手したHuawei P20 liteで再生中。
アプリは左がfoobar2000(こちらのみAppleロスレスに対応)、右がDMSエクスプローラーで、どちらもサクサク動きます。

bl16_01  bl17_01

Apple AirPods

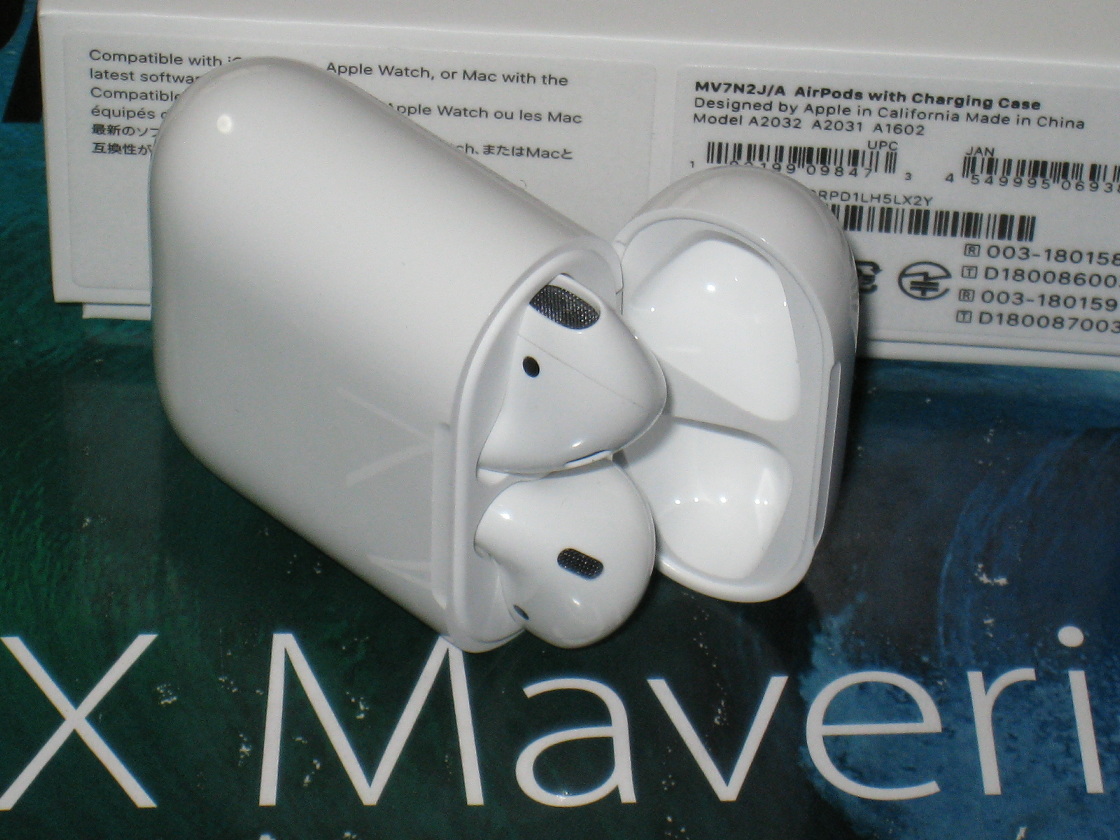

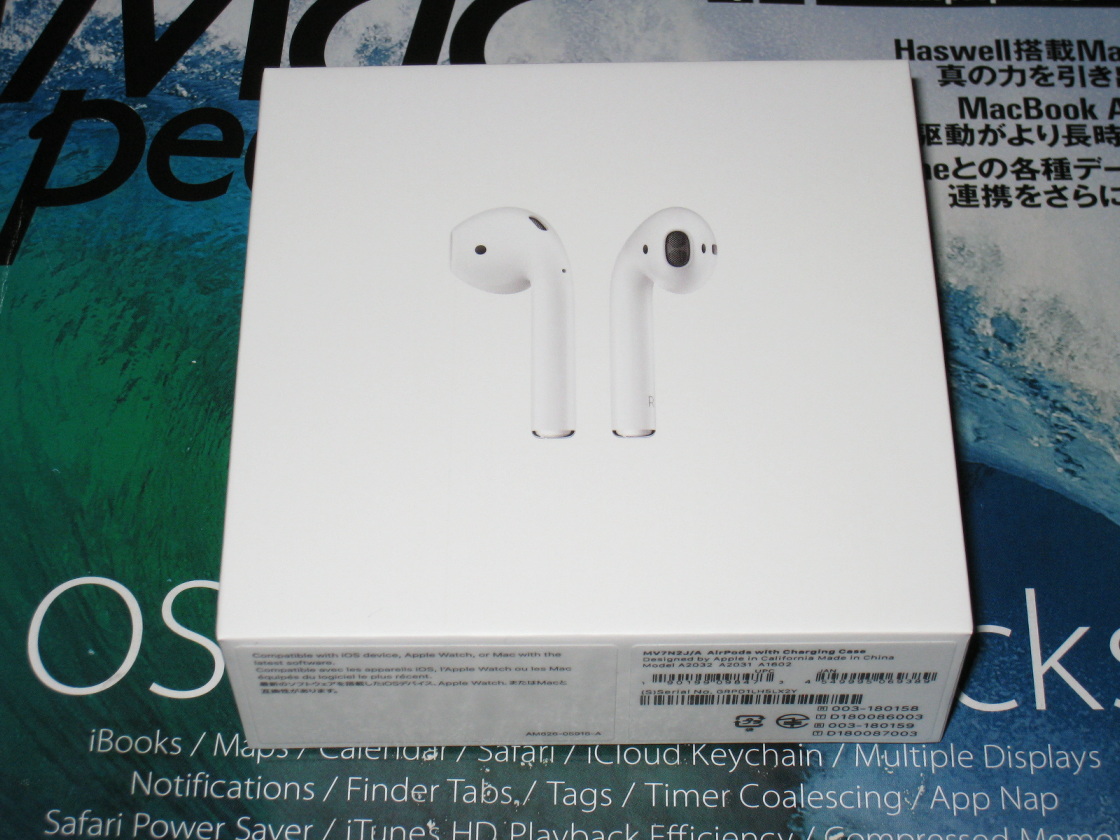

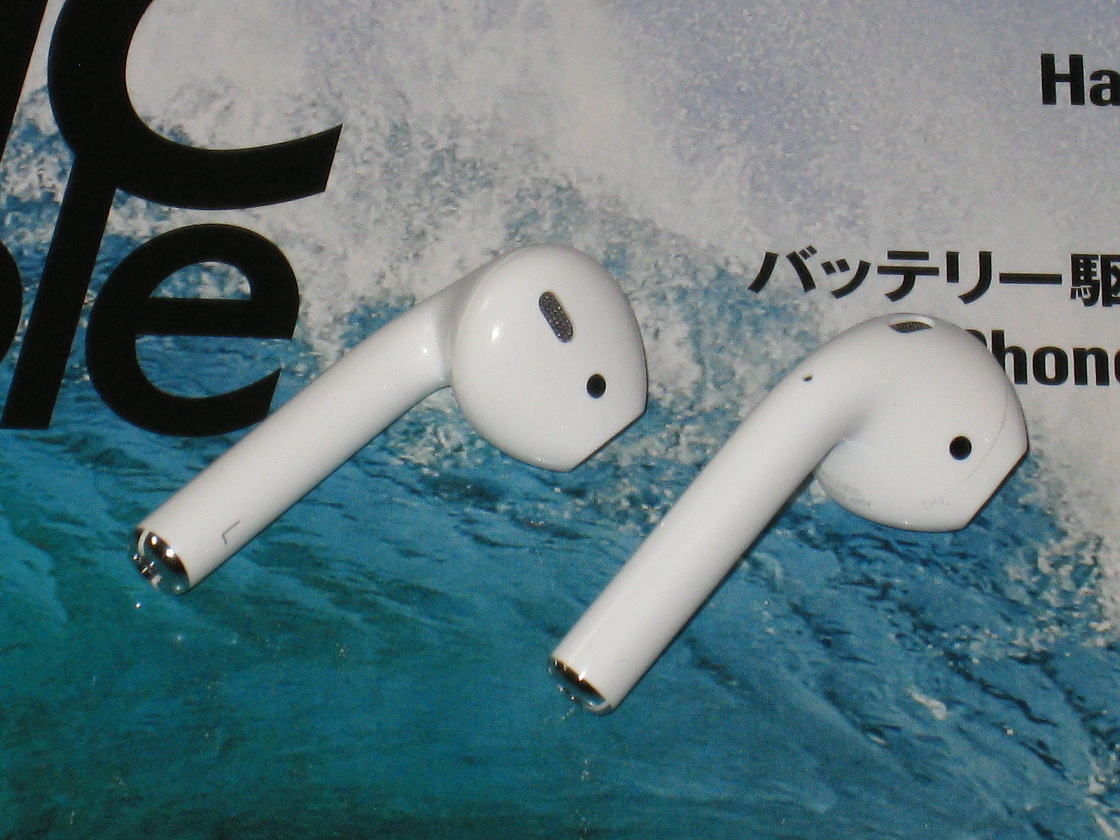

Huawei P20 lite用にAppleのAirPodsを購入しました。(2020年8月23日購入・2020年9月6日売却)
最大音量でも音が小さかったので、Huawei P20 liteの開発者向けオプションでBluetooth絶対音量を無効にしました。

air4_70

air2_70  air3_70

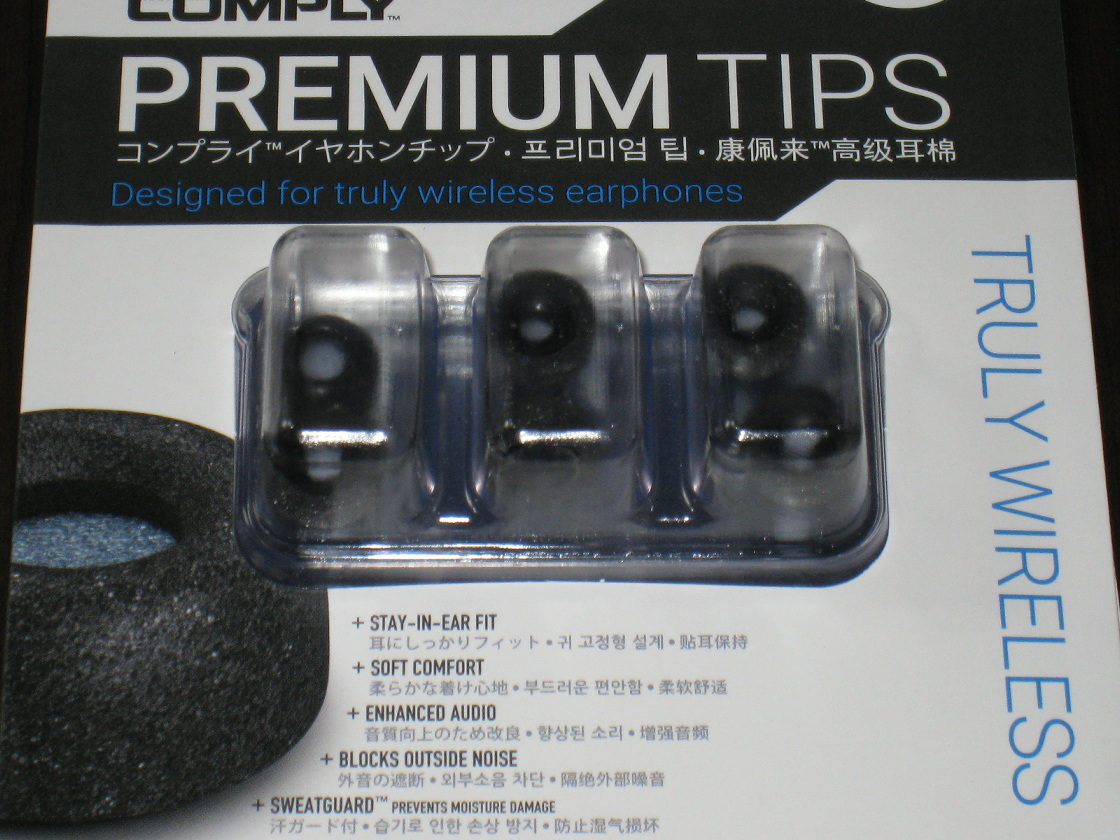

SoundPEATS TRUE FREE+ Bluetoothイヤホン+Complyのイヤホンチップス

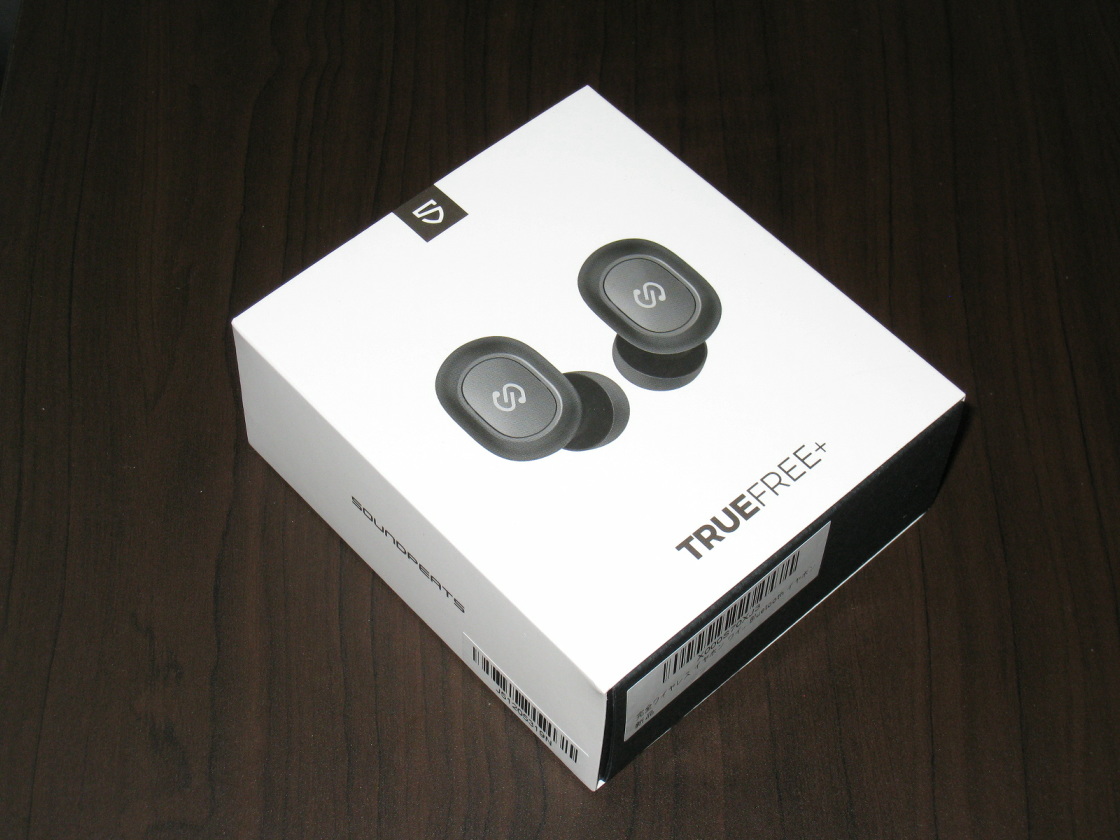

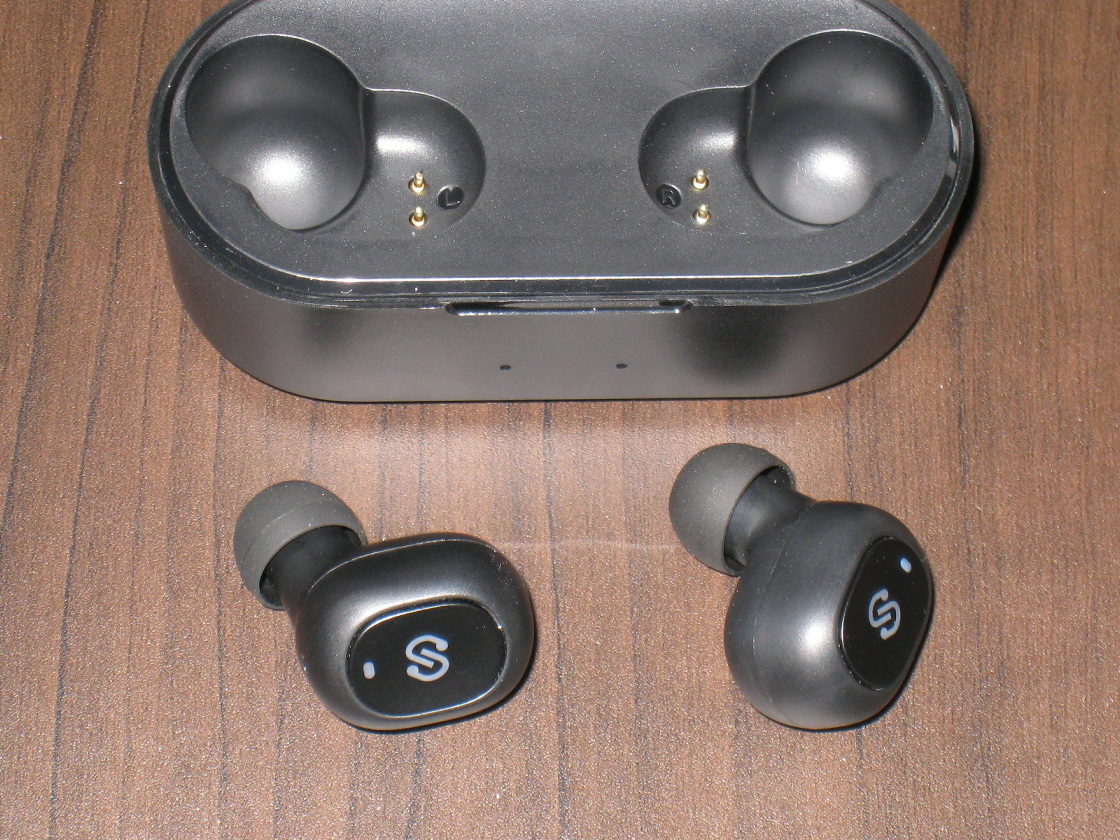

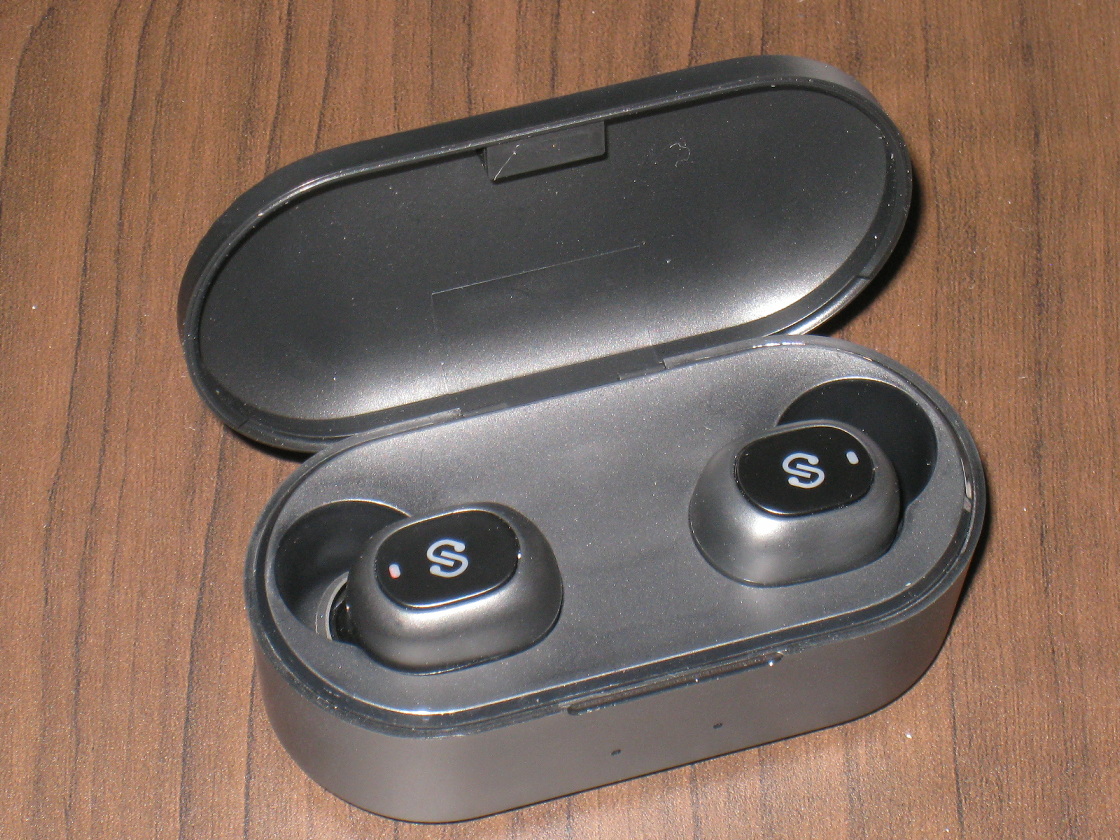

Apple AirPodsの代わりにSoundPEATSのBluetoothイヤホンとComplyのイヤホンチップスを購入しました。(2020年8月31日購入・2020年9月10日売却)
AirPodsの音に馴染めなかったので、前に使っていたSoundPEATSのBluetoothイヤホンの新しいモデルが出てたので、Amazon特選タイムセールで2,985円で購入。

true01_70  true04_70

true02_70  true03_70

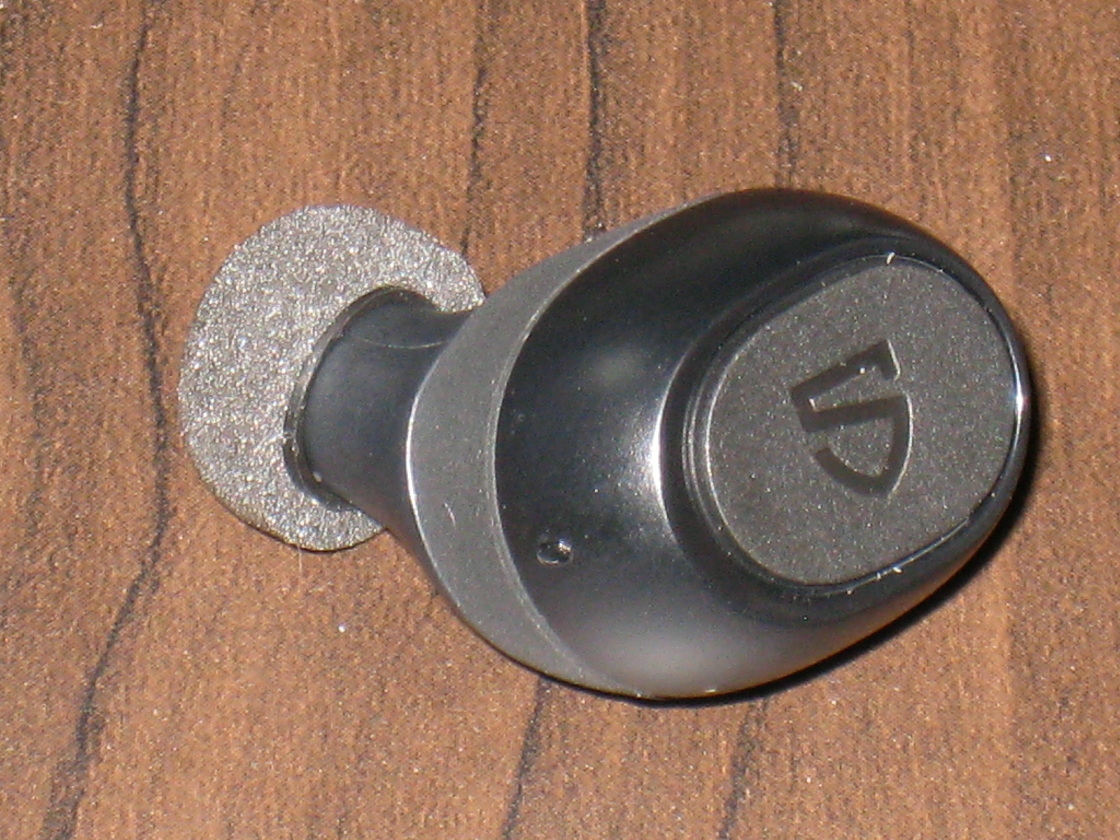

SoundPEATS TRUE FREE2 Bluetoothイヤホン

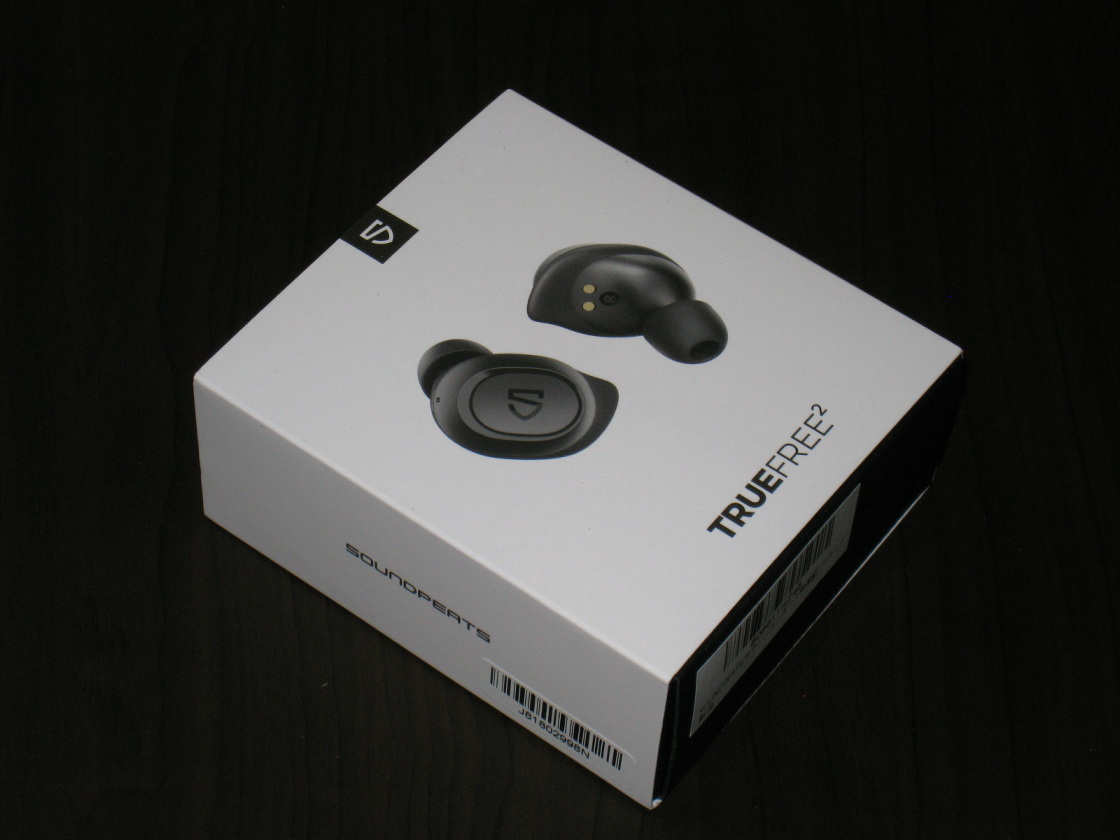

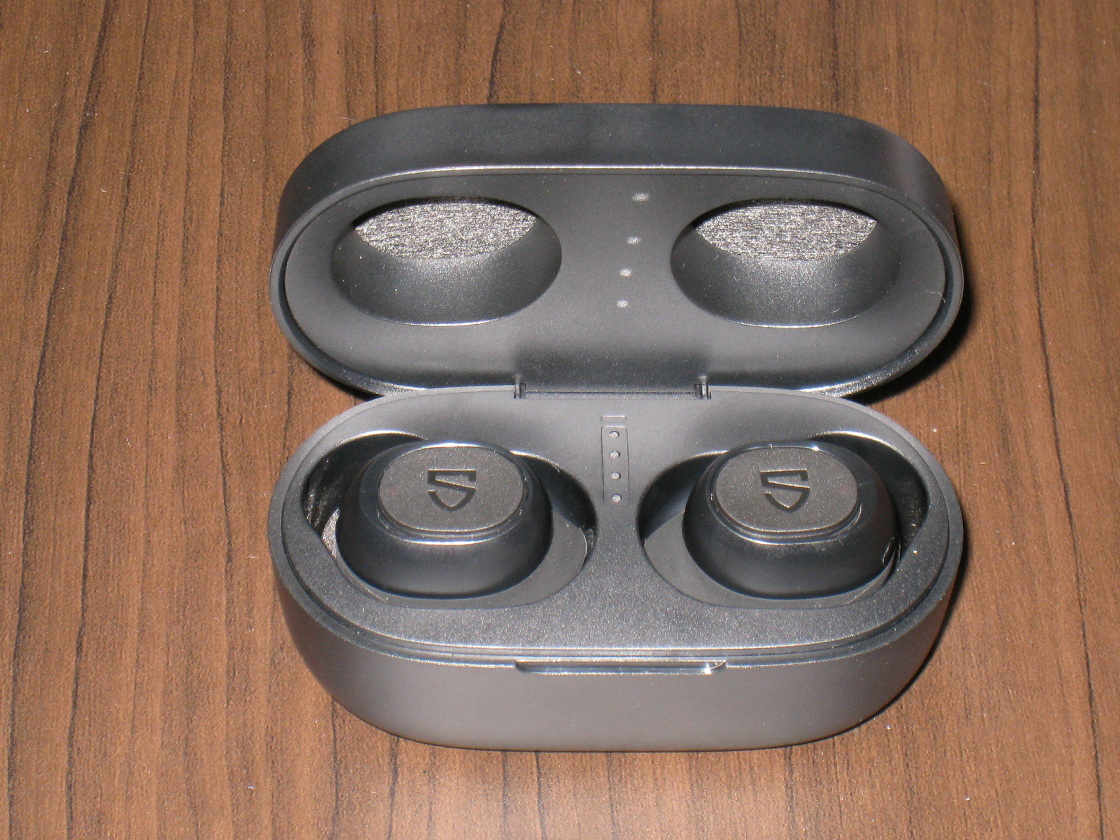

SoundPEATS BluetoothイヤホンTRUE FREE+の新型TRUE FREE2を購入しました。(2020年9月4日購入・2021年2月8日売却)
イヤホンなら説明書も見ないですが、何気なく箱から説明書を取り出したら1枚の紙が入っていました。
そこに書かれていたのは当選おめでとう・100%返金しますという文字が・・・すぐにレビューを書いて全額返金されました。ラッキー!

true05_70  true07_70

true04_70  true08_70

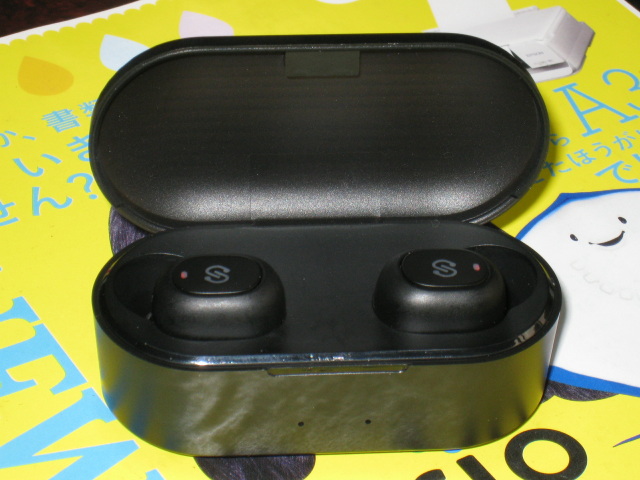

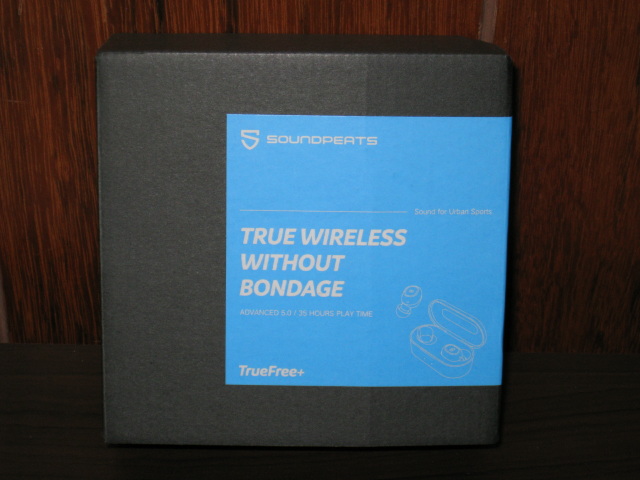

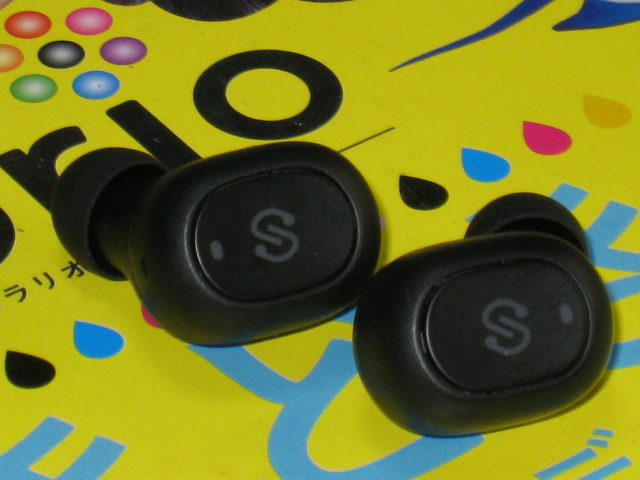

Huawei P20 lite用にSoundPEATSのTrueFree+ワイヤレスイヤホンを購入しました。(2019年5月15日購入)
散歩の時にしか使用しないので、安くて評判の良いものにしました。評判通り音は満足いくものでした。
w02_40    w03_40

w01_40

改造はVersion1とVersion2の2種類ありVersion1を製作予定ですが、気が変わってVersion2に変更するかも?

製作はFET式平衡型差動プリアンプ Version2以来5年ぶりです。

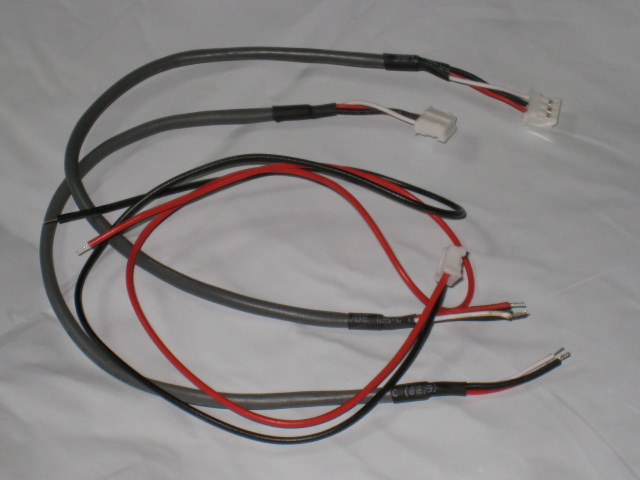

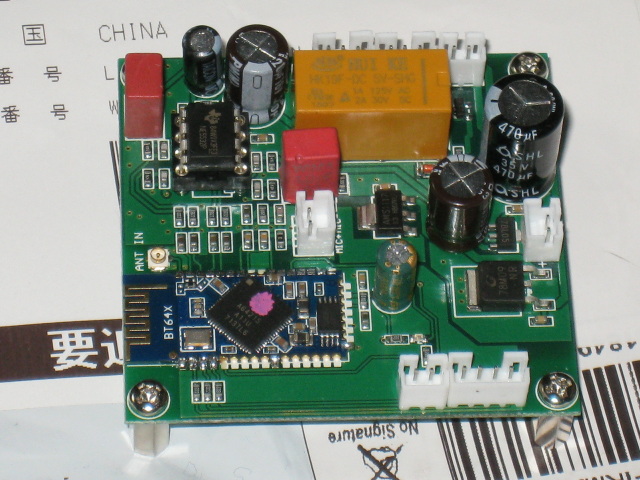

約2週間(今はAmazonからの発送なので翌日届きます)で、基板とケーブルが簡単な緩衝材に包まれて届きました。
この基板は部品違いで2種類あり、届いたものはType2のものでした。

bl01_02    bl02_02

ぺるけさんの記事が時々更新されるので、少し時間をおいて製作します。

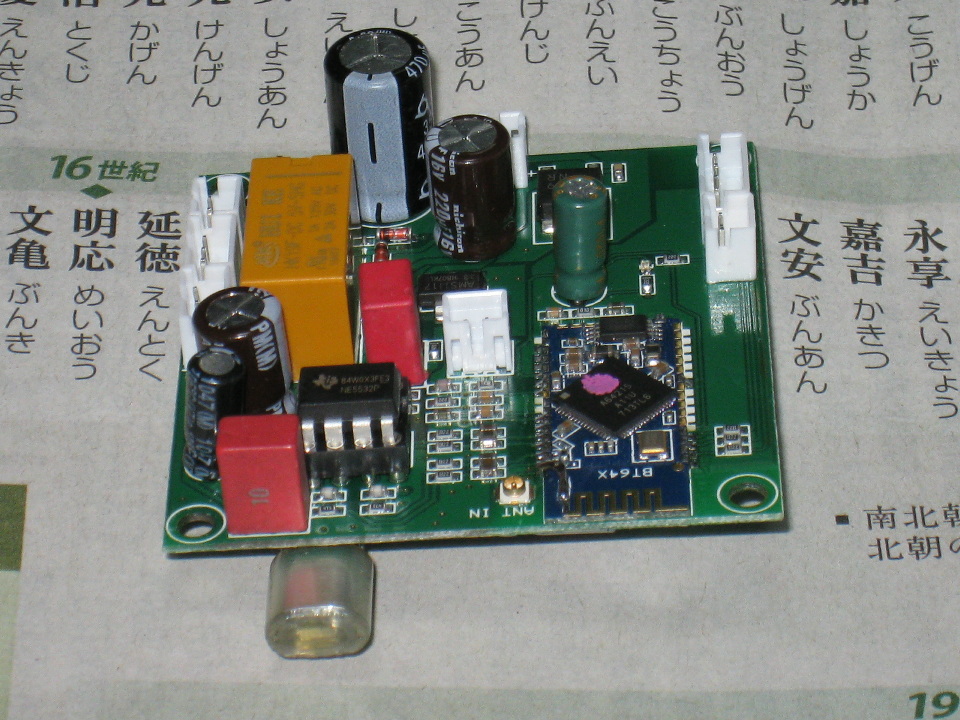

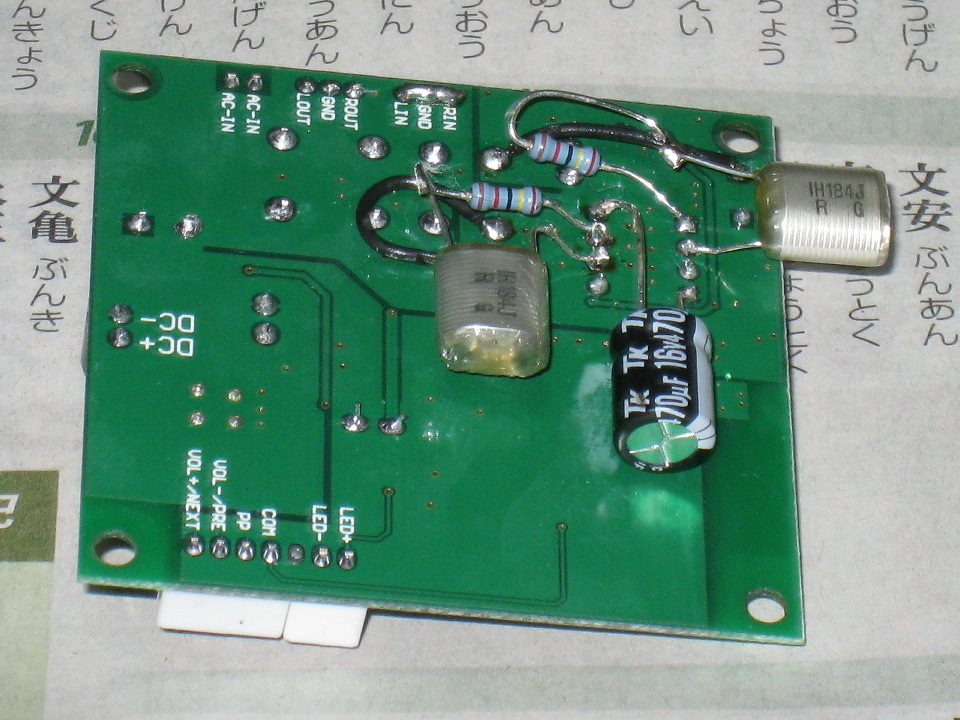

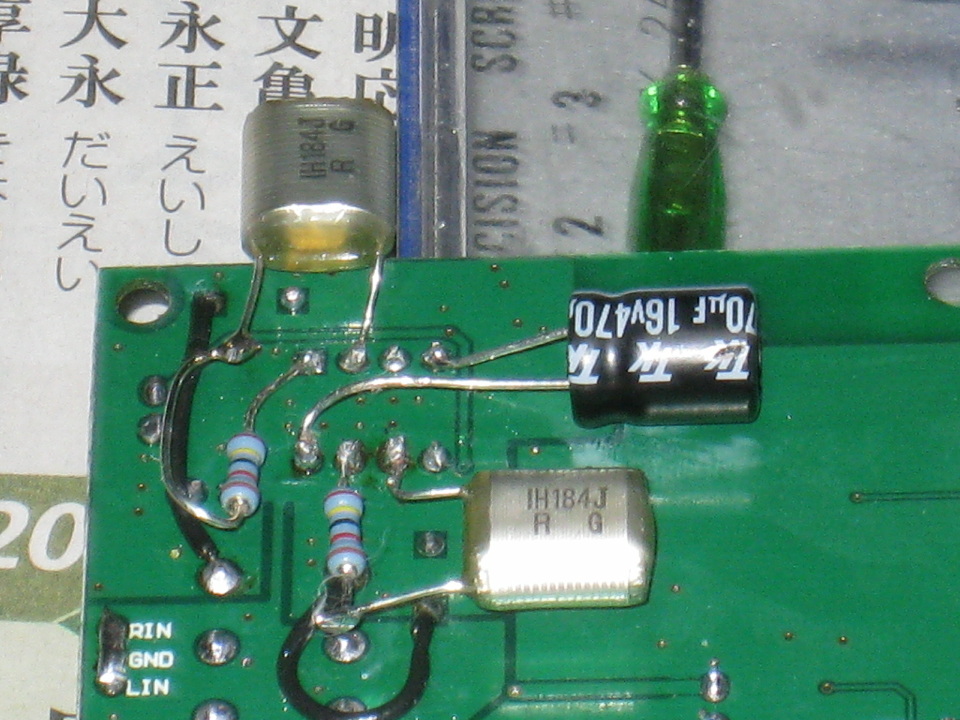

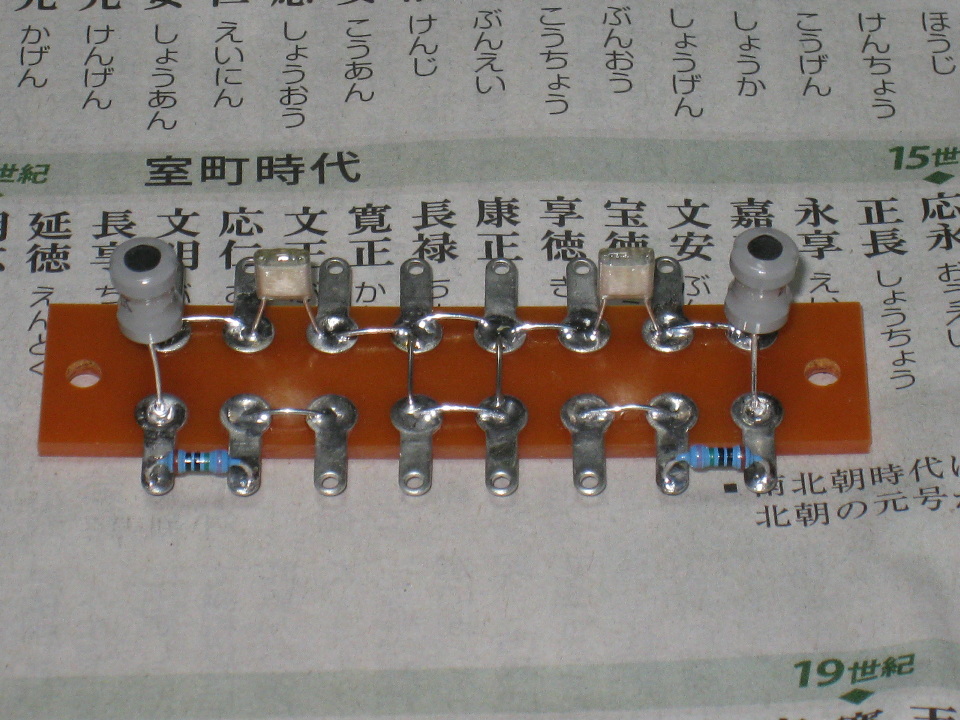

基板裏の改造とLPFの製作
bl03_01  bl04_01

bl05_01  bl06_01

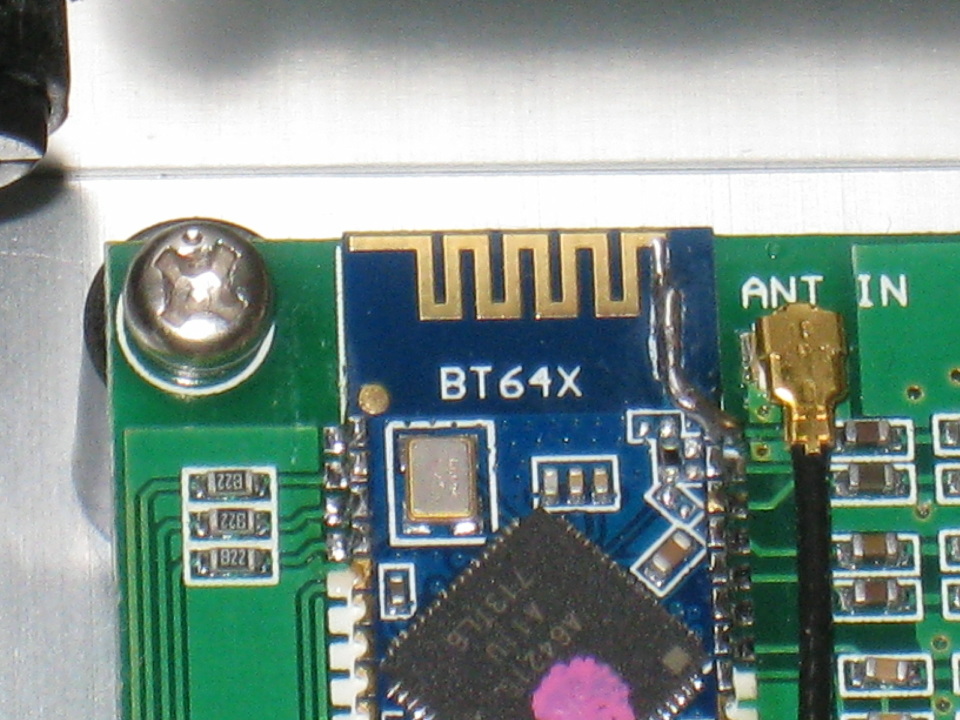

アンテナの実装に掛かる改造(基板上にある内蔵アンテナ側と外部アンテナ側の接続・拡大鏡で確認しながらの作業になりました)
bl07_01

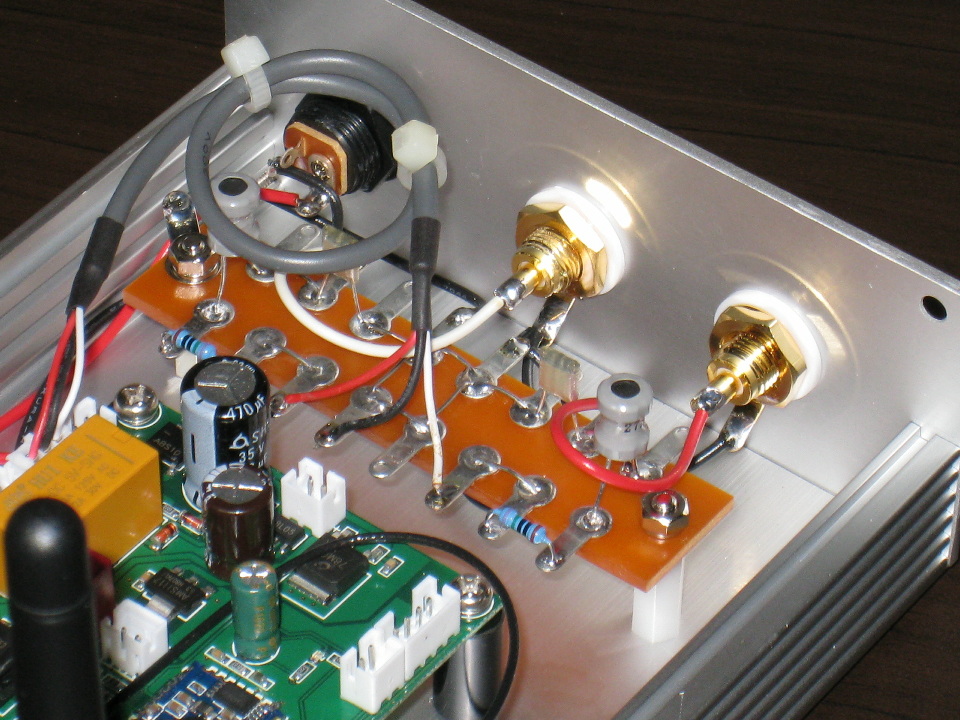

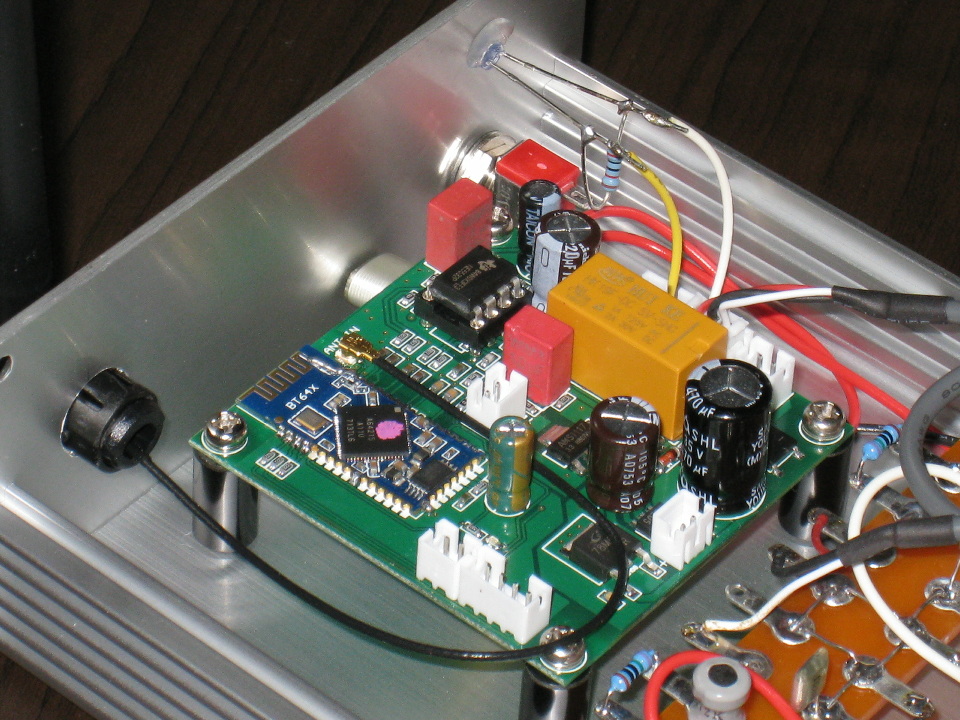

こんな感じに仕上がりました。外部アンテナの固定が??でしたが、記事を良く読めばスムーズに取り付け出来ました。
5年ぶり(前の製作は、
FET式平衡型差動プリアンプ Version2)の製作でしたが、唯一の失敗は前パネルの穴の位置を間違えたことかな。
ただ、パネルの予備を買ってあったのを思い出し、難なく再加工が終了。

bl08_01  bl09_01

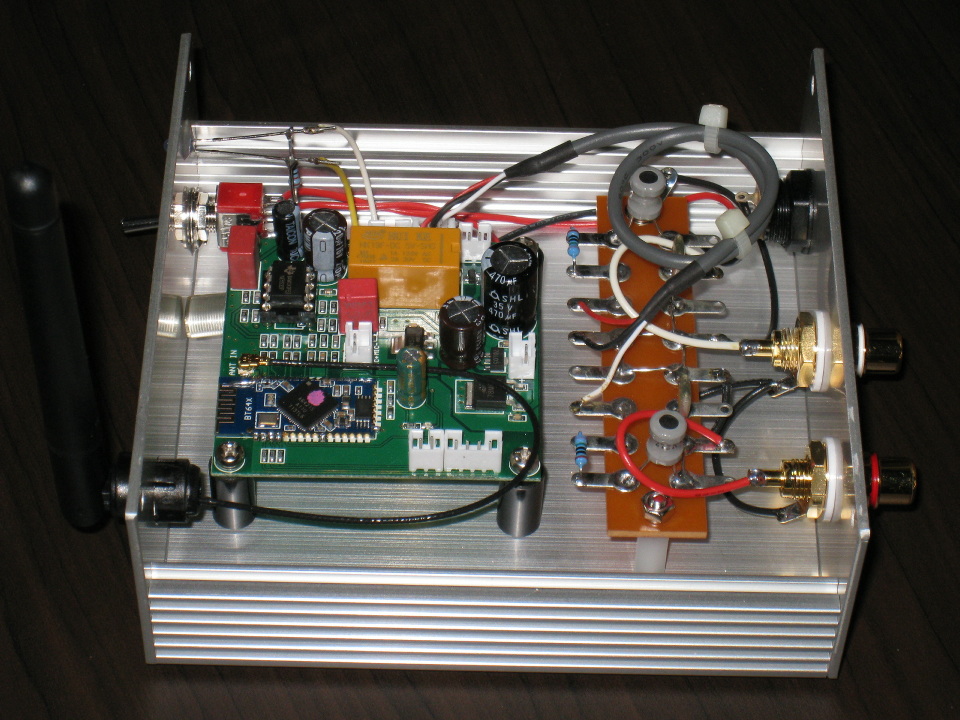

すべて組み終わったので、ACアダプター(12V)を繋いでLEDの点滅を確認、続いてiPad miniのBluetooth設定でBT-AUDIOを確認し問題なし。
さて、どんな音が出るのだろう・・・

bl10_01  bl13_01

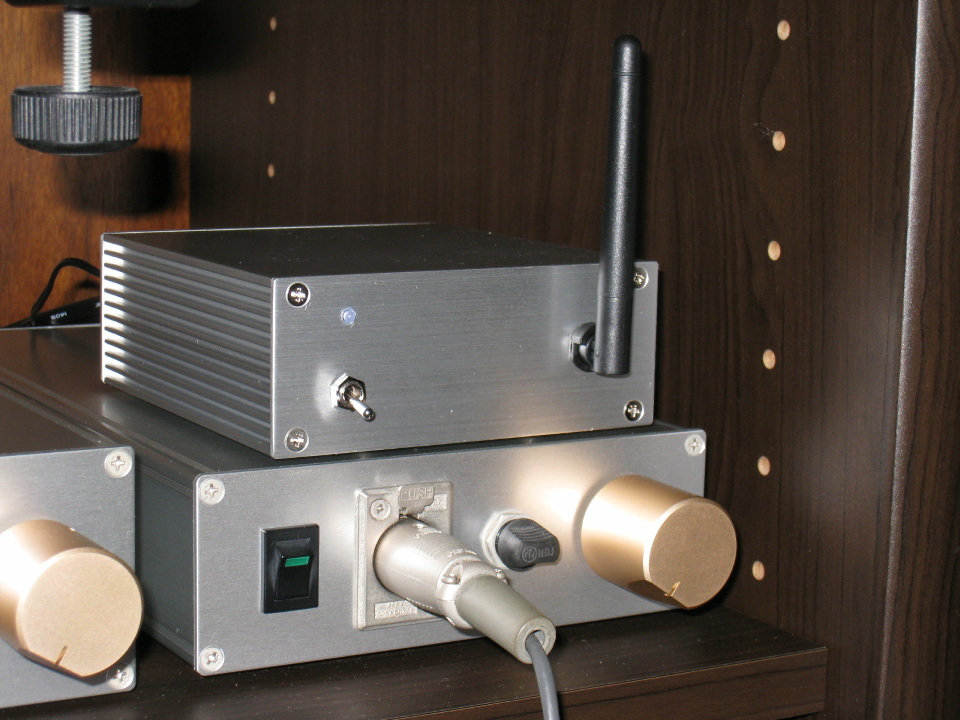

iPad mini+Bluetooth Ver1+バランス型ヘッドホンアンプで聞いてみたが、想像していたよりも良い音出してます。
これなら常用しても良いかな。
※MacBook(Mid 2009)でも動作確認済・・・iTunesに取り込んだAppleロスレスの曲を聞きましたが満足の音。

bl15_01

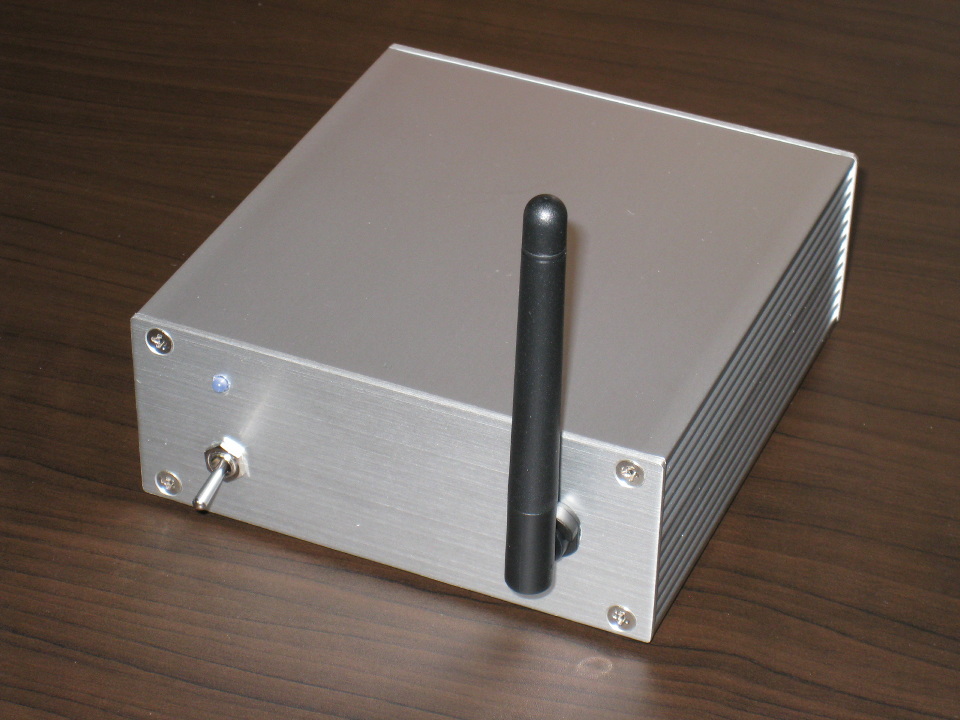

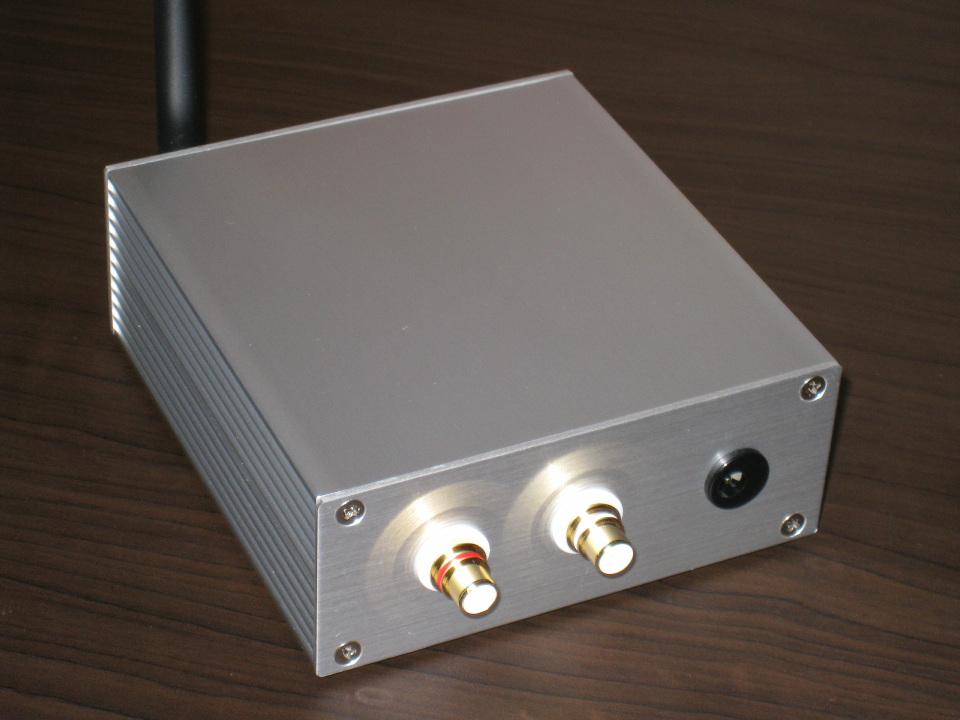

(2019年4月3日完成・2020年10月11日売却)
