CDM12のチューンナップ1

PractSoundSystemにCDM12のチューンナップ情報が掲載されました。

内容は次のとおりです。
・ケミコンの交換とパスコンの追加
・デコーダへの給電の独立化


詳しくは、PractSoundSystemのホームページをご覧下さい。

buhin

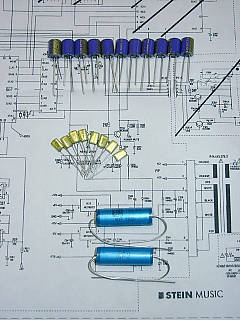

交換したコンデンサです。
下の青いコンデンサはノイズ対策用です。


kaizou_cmd01  kaizou_cmd02

kaizou_cmd03  kaizou_cmd04
交換後の基板
左の写真の青・黄線はキースイッチ、右の写真の赤・黒線は5V電源です。


次にキースイッチ基板が二つもあり邪魔なので、電源ボックスの中にPLAYとOPEN/CLOSE
のスイッチを別途設けることにしました。このボタンとリモコンの併用です。
2枚のキースイッチ基板が無くなり周辺がスッキリしました。


sw

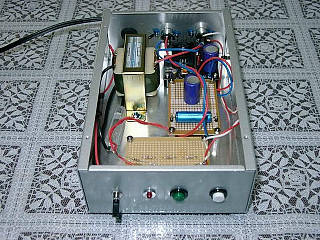

完成した5V電源とPLAYとOPEN/CLOSEスイッチです。
緑がPLAYで、白がOPEN/CLOSEです。
