DAC2.6の改造及び全リクロック化

DAC26

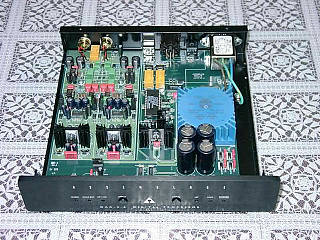

DAC2.6の改造前

最初の改造は以下のとおりです。
・DSIXを使用するのでTR202のトランスとR207の抵抗を取り外し。
・IV変換回路の帰還抵抗(R309・310)を5.1KΩのビシェイ金属箔抵抗に交換。
・C317〜319、C320〜321の電解コンデンサを20V47μのOS(SPシリーズ)コンデンサに交換。


kaizou1_01  kaizou1_02

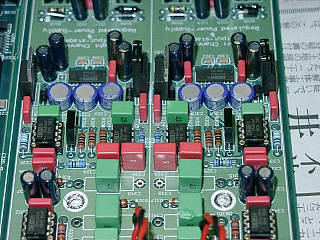

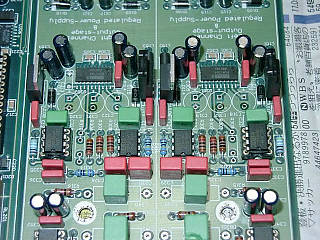

左がコンデンサと抵抗を外した状態の基板です。右が取付けたOSコンデンサとビシェイ抵抗です。

kaizou2

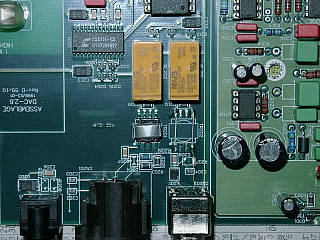

部品を外す前の写真を撮り忘れました。右側にある黄色のリレーの下が取り
外したTR202のトランスと、その下にあったのがR207の抵抗です。


次にDAC2.6の全リクロック化ですが、これは岡本さんのホームページを参考にしました。
