やはりＣ−ＭＯＳの配線には苦労しました。(^_^)
予備配線後、基板にすぐ半田付けしたところＣ−ＭＯＳの根元から線が
切れてしまったので、再度新品のＣ−ＭＯＳに予備配線後、半田付けし
たところを接着剤で固定しました。

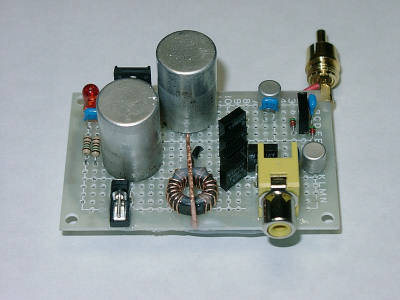

完成したＤＳＩＸ第１０世代機（第１０世代機を参考に自作した作品）
基板裏の写真も撮る予定でしたが忘れてしまいました。(^_^)

基板の裏はホットボンドで固定しています。
なお、オリジナルの第１０世代機と異なる点は以下のとおりです。
１．部品配置が違う。
２．ＯＳコンデンサの頂部に電波吸収体がない。
３.出力トランスのシールド板厚を１mmとした。大きさは同じです。
４.初段帰還抵抗を９１KΩとした。１００KΩが入手出来なかったため。
