FET式差動ヘッドホンアンプ Version3の製作

ぺるけさん設計のFET式差動ヘッドホンアンプ Version3プリント基板がヤフオク!に出品されていたので、
久しぶりにヘッドホンアンプを作ることにしました。前から作ってみたかったヘッドホンアンプです。


完成時(2013年12月13日完成)から交換を予定して今日まで経ってしまったバランス型ヘッドホンアンプのロッカースイッチを先に交換しました。

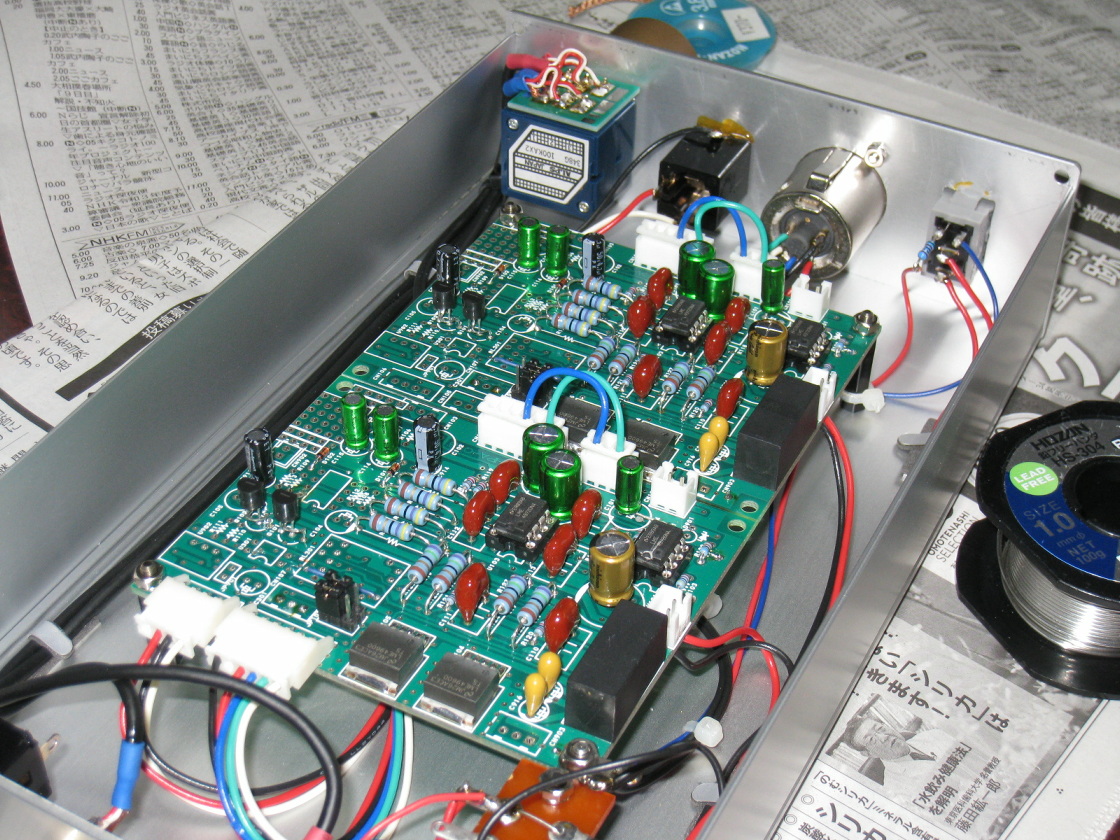

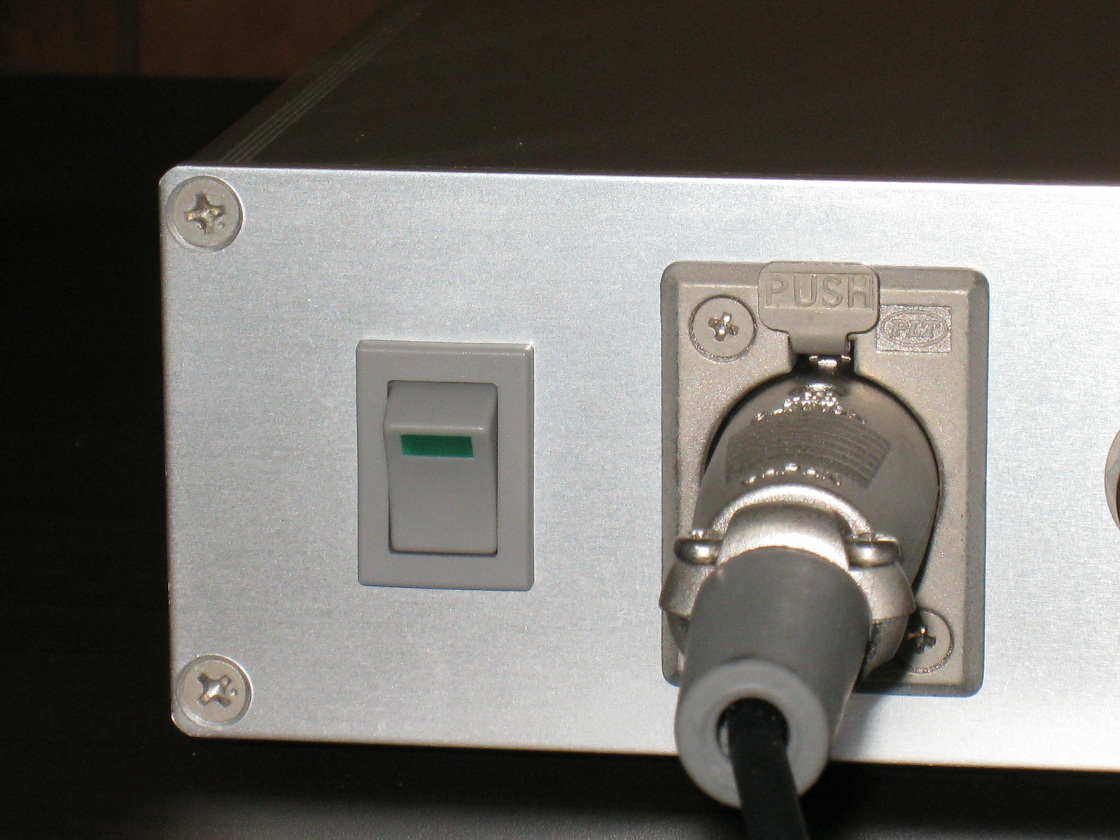

黒色から灰色に交換しましたが、灰色の方がケースに馴染みます。ついでに基板をチェックしましたが問題ありませんでした。(2021年3月22日交換)

sw1_70  sw2_70

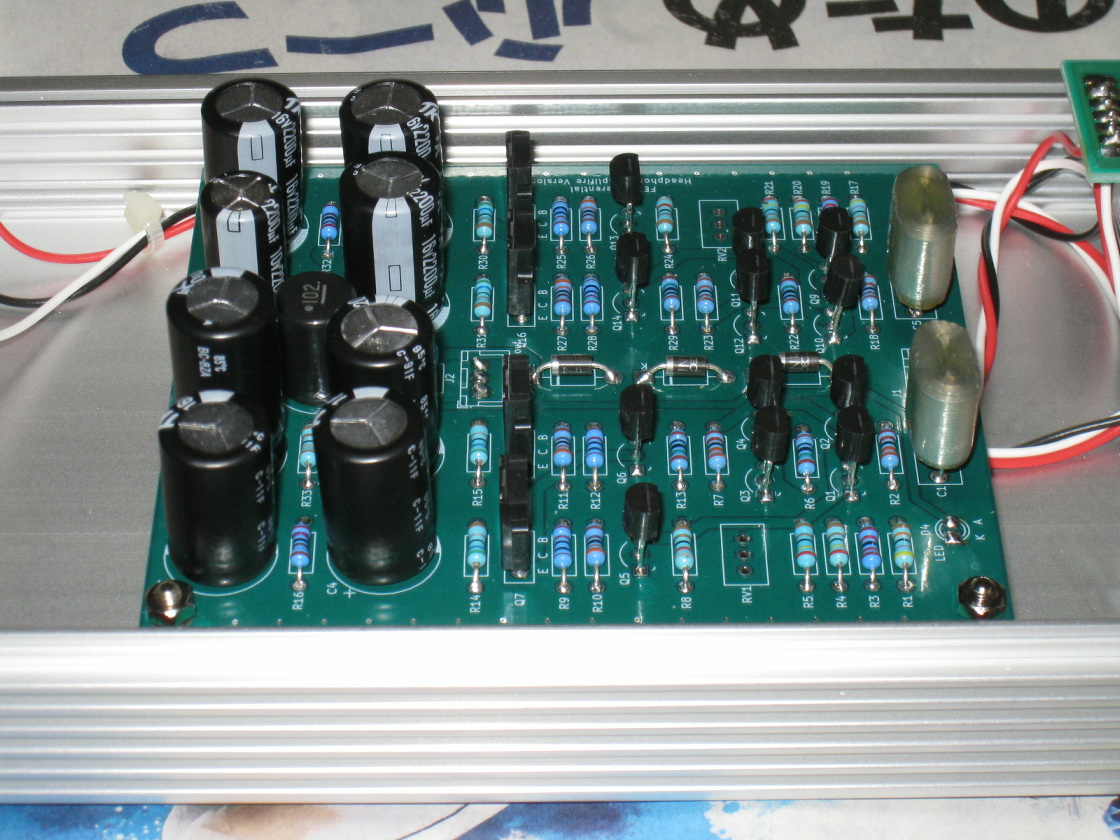

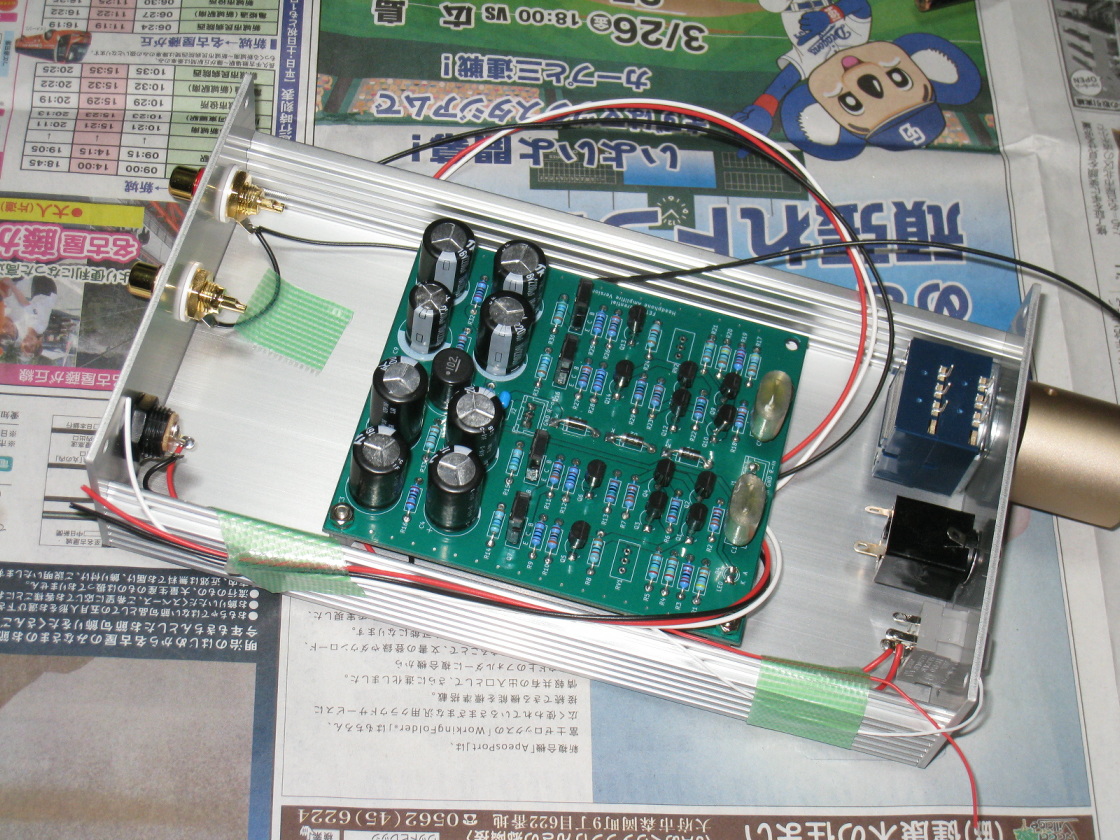

製作途中と完成した基板です。コネクタは取り付けず、電線を基板に直付けしました。ケースはタカチのHEN110420S・ACアダプタは秋月の15V/1.2Aタイプ。
ツマミはSATRIアンプ(若松で販売されています)のものです。大きさといい、触った感触が気に入って昔から使っています。
久しぶりの製作で、2SC1815-Yを取り付けるところに、2SC1815-GRを取り付けてしまい修正。

v31_70  v32_70

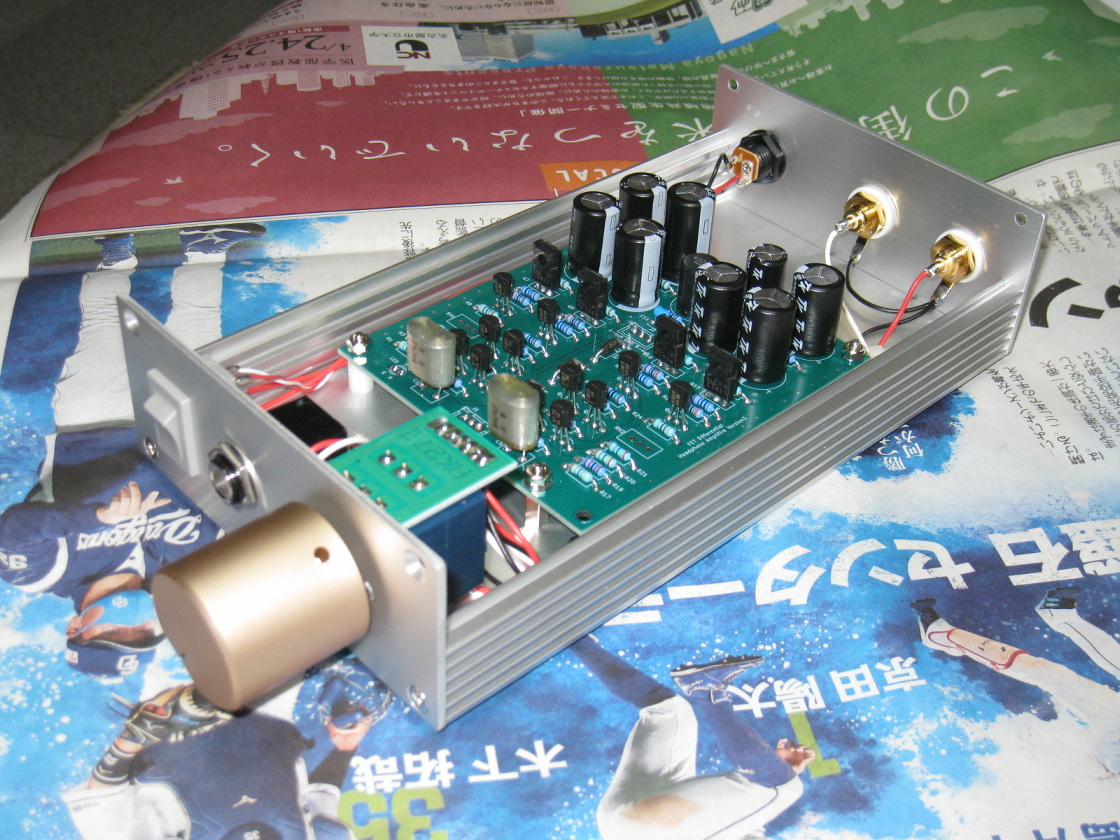

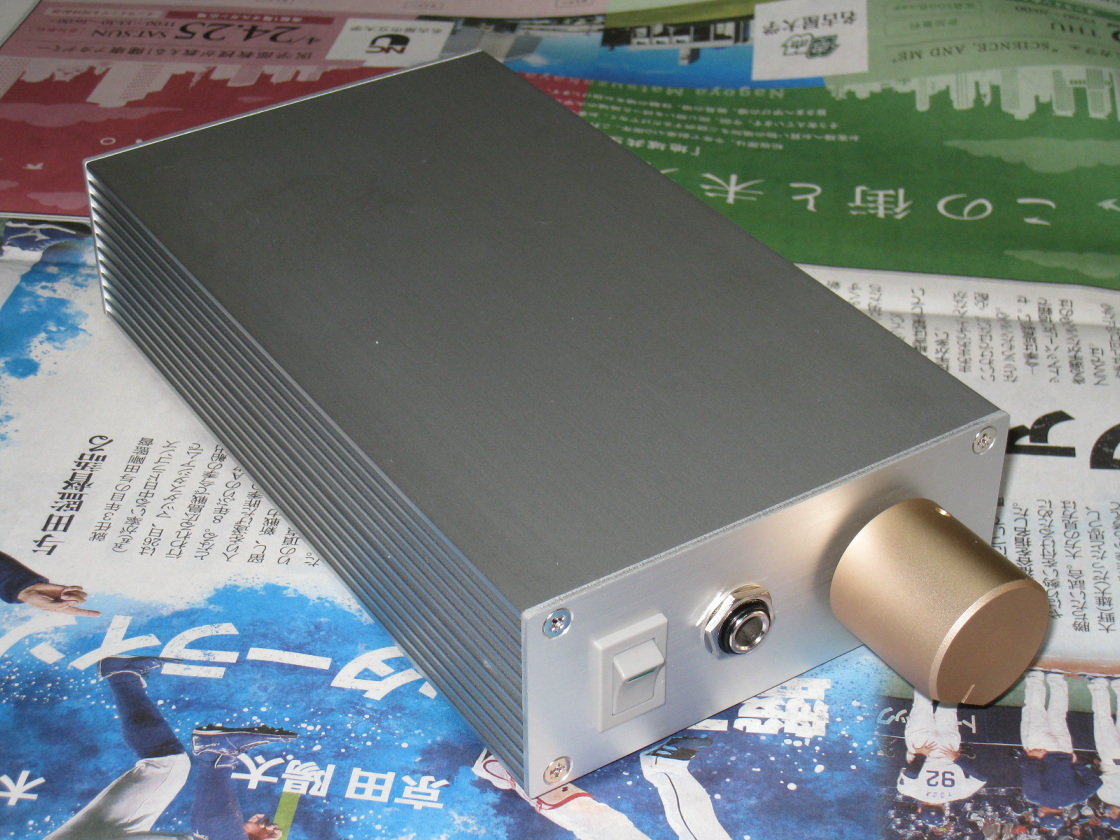

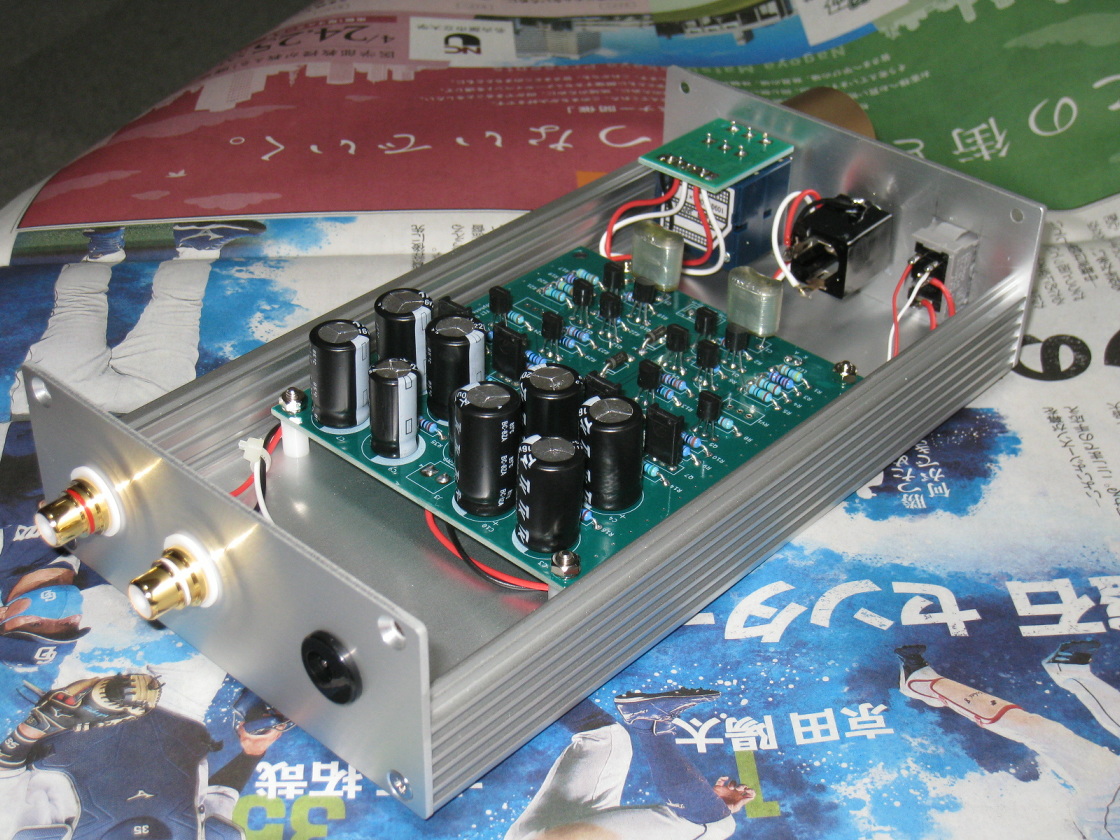

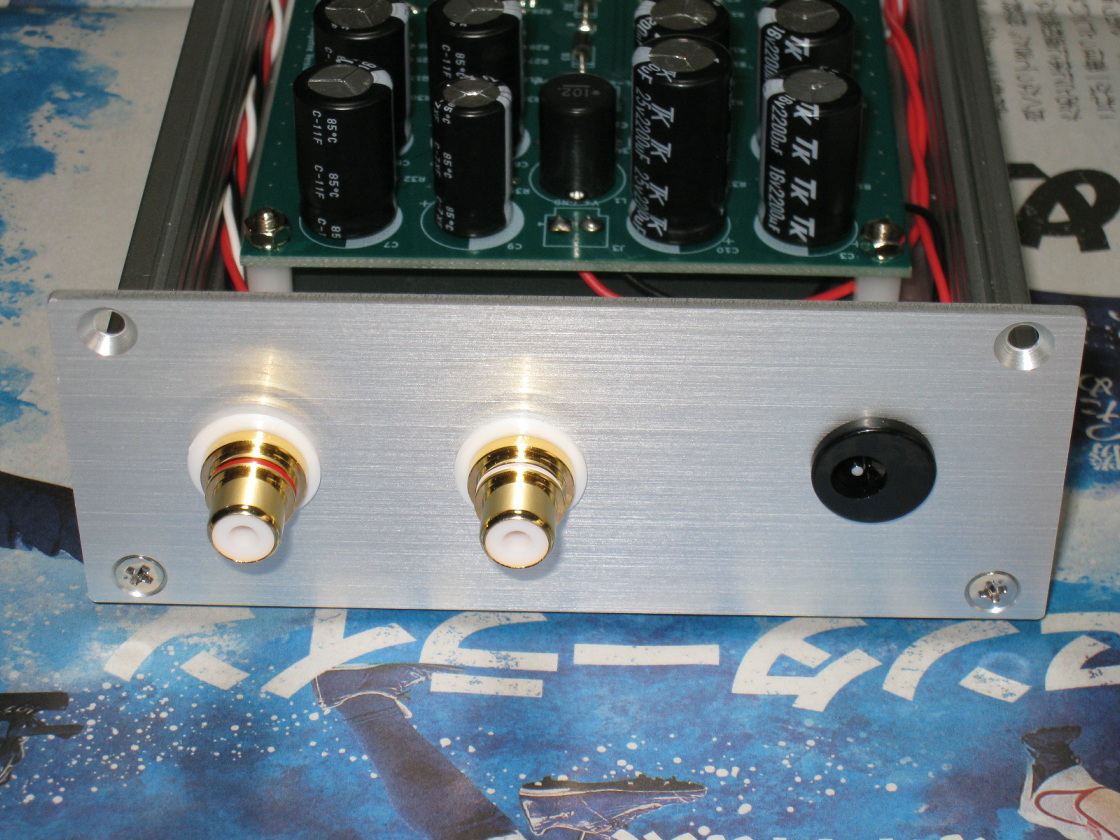

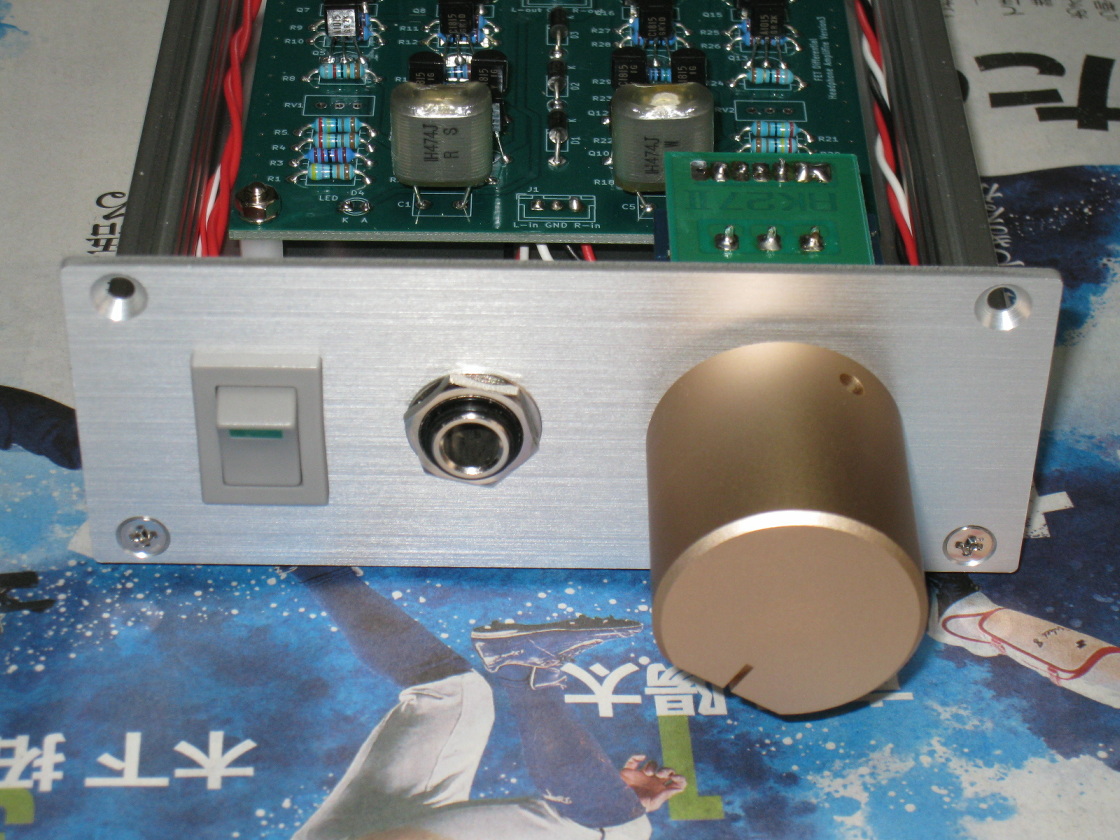

完成したFET式差動ヘッドホンアンプ Version3です。ノイズの発生もなく、昔聞いたぺるけさんのヘッドホンアンプの音です。(2021年3月25日完成)
v33_70  v34_70

v35_70  v36_70

v37_70


FET式差動バランス型ヘッドホンアンプ(2017年版・15V Version)の製作へ
