専用基板を使った「OPアンプMUSESで作る高音質ヘッドホン・アンプ」竹バージョンの製作

お気に入りのヘッドホンアンプですが、これを作ったときにタクマン電子REY75の抵抗も買ってあったのと、トランジスタ・コネクタ類
も揃っていたので、竹バージョンを作ってみました。電源はトランスが良いのですが、タカチのHENケースに収めたかったことと、以前
買ってあったDC-DCコンバータ(何で買ってあったのか覚えていない)があったので、これで製作してみました。


なお、C3〜C6はブラックゲートのBG-PK 4V220μFに、パスコンはOSコンの16V68μFに変更してあります。この変更については別府氏の
ホームページに情報があります。

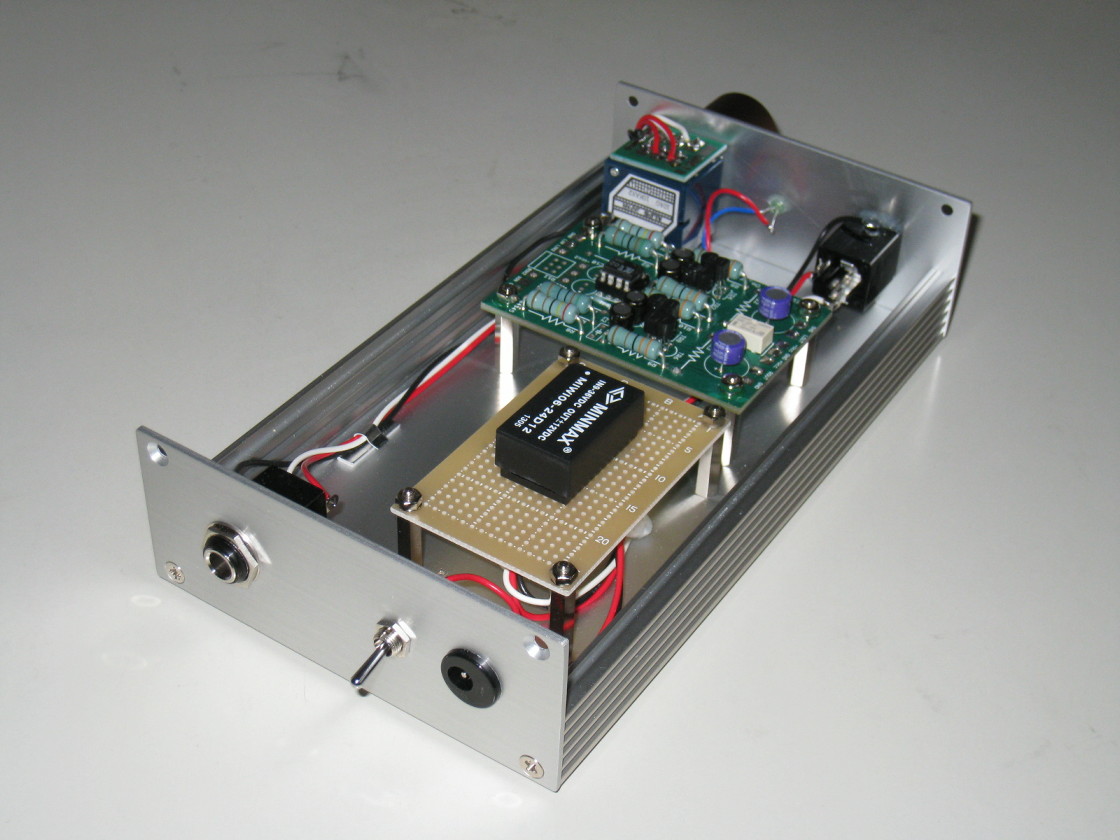

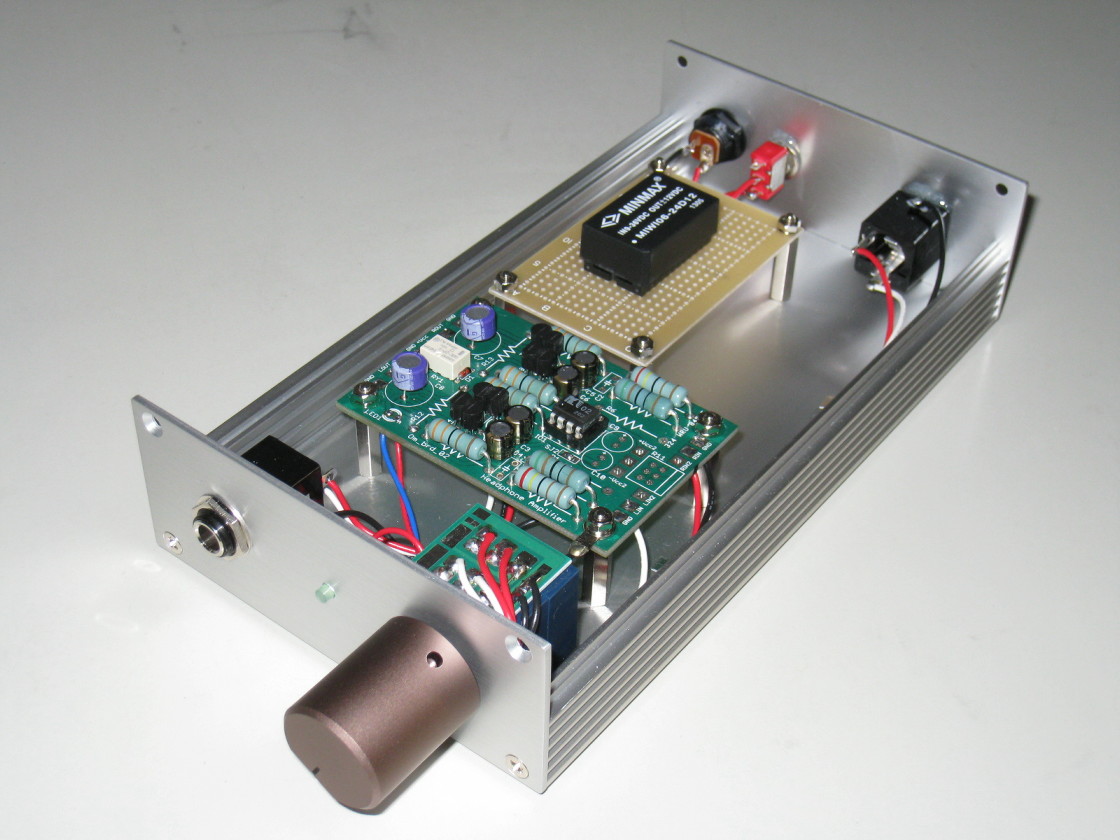

muses301_3  muses302_3

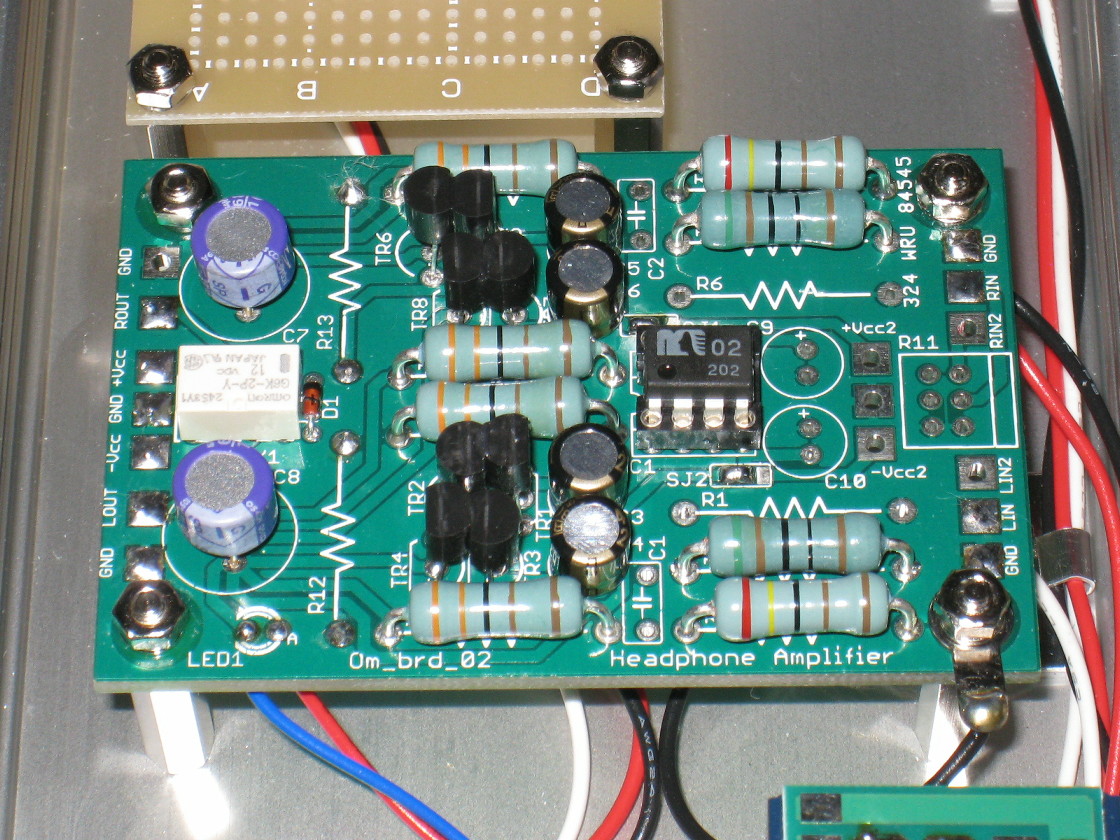

muses305_3

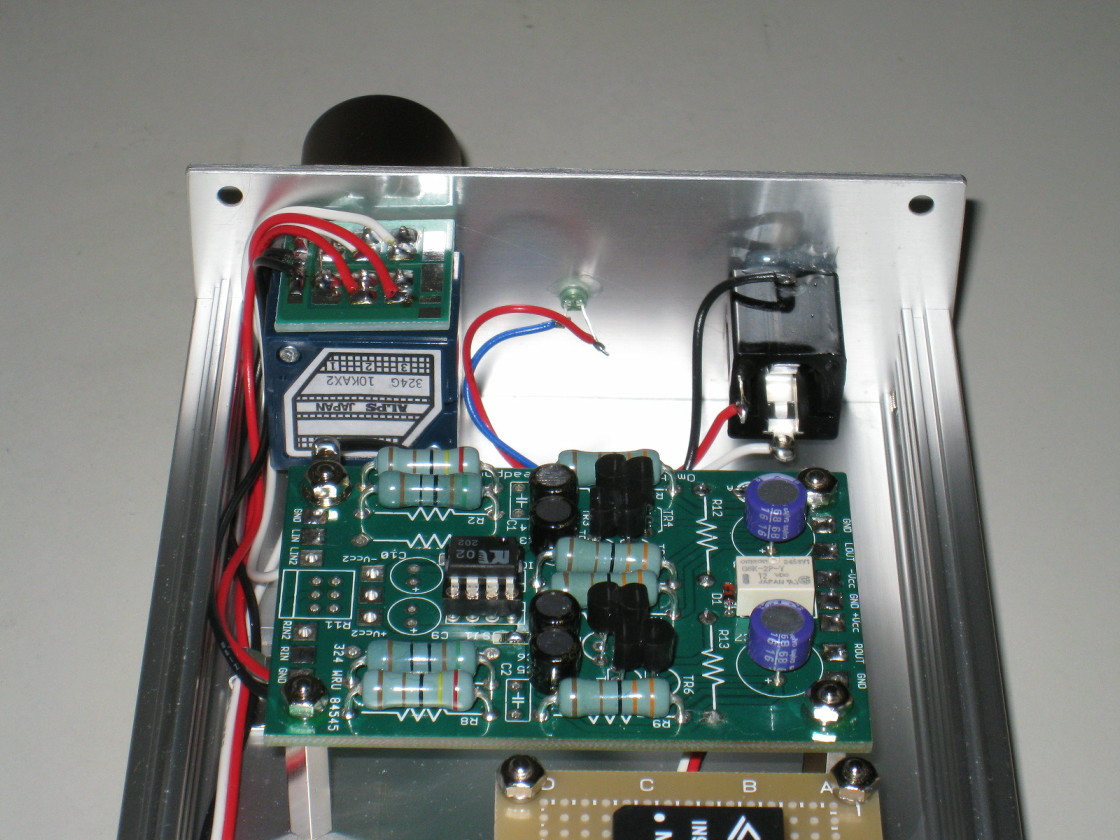

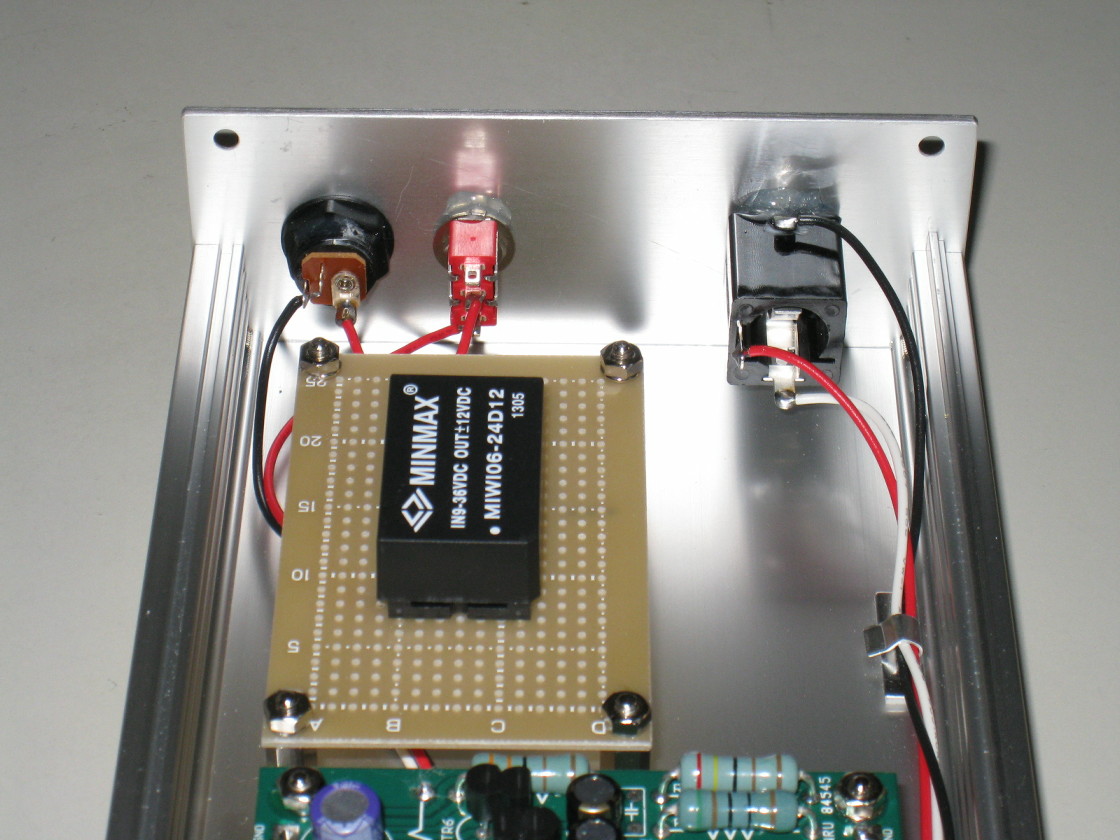

muses303_3  muses304_3
