はじめてつくるヘッドフォンアンプの製作

回路図も写真も一切ない、ちょっと変わった本です。
すべて、イラストで書かれています。せめて、回路図くらいは載せて欲しかった。

opa2604_01
※表紙掲載については、著者の酒井氏に許可を得ています。

基板裏の写真は配線が汚いのでご勘弁を。

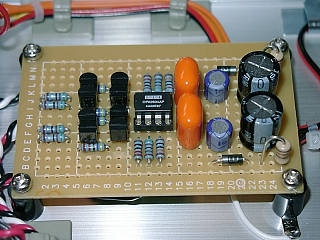

opa2604_06

オペアンプは製作例のOPA2134ではなくOPA2604に変更。電源としては006P×2個でしたが、偶然ぺるけさんの掲示板
に、このアンプのことが載っていてニッケル水素電池を使った外部電源(24V ACアダプター)+充電池共用型のことが
載っていたので、こちらのものに製作変更。なお充電池には秋月のものを使用しました。抵抗は千石の安いものです。
ボリュームは、いつも使っている東京光音プラスチック抵抗ボリューム2CP-601A10K。

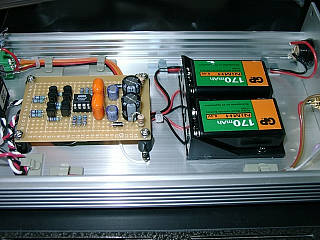

opa2604_03  opa2604_02

完成後、電圧等をチェックし異常ないことを確認して音出し。
問題も無く音出し成功で、ボリューム全開でもノイズは皆無。
音については、時間が経過するごとにグングンと良くなってくる感じ。

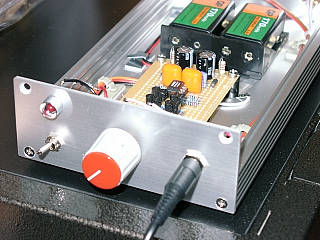

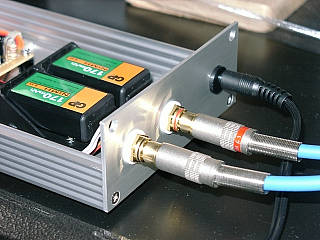

opa2604_04  opa2604_05
