■アンプ部

初段：Ip=0.5mA×2、Ep=165V、bias=Ek=1.5V
終段：Ip=3.75mA×2、Ep=約180V、bias=Ek=7.5V

C-=CRDを経て-5Vへ
CRD=定電流ダイオード(1mA)
VR=50k〜100k
R=1/2W型
C=0.1μF/630V耐圧のフィルムコン

アンプ部の調整箇所はありません。
プッシュプルになった２管のプレート電圧に30V以上の差が出たら、もう少しましな球に交換。

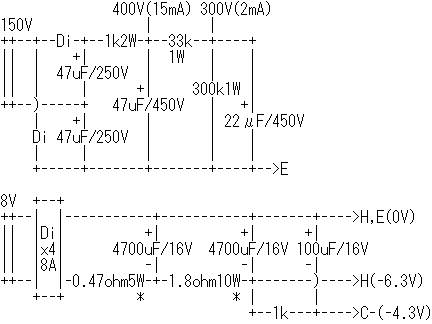

■電源部

トランスはソフトンのM2-PWTを使用。
*=ヒーター電圧が6.3Vになるように要調整
C-は-3V以上あればOK

※（この回路図は、ぺるけ氏が書かれたもので掲載については許可を得ています）

---

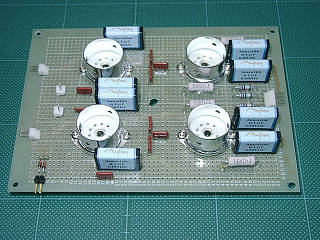

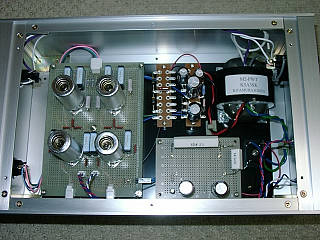

アンプ部は２号機と同じようにガラスエポキシ基板で作りました。
フィルムコンはアムトランスのAmcoシリーズを、
抵抗はニッコーオムと手持ちの安いやつを使用。

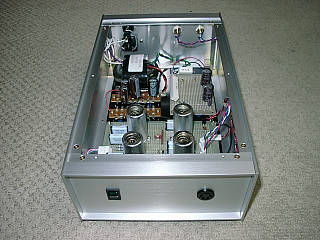

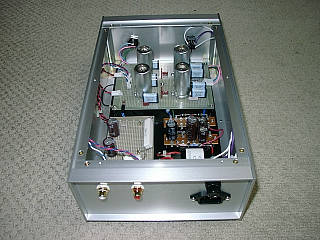

トラブルも無く完成しました。
プロバイアス電圧が低いのか、又はフィルムコンデンサが２号機と違うのか、少しおとなしい感じですね。
　　

エアコン・ホットカーペット等を消してのチェックではハム音は確認出来ませんでした。
２号機に近い音に近づいてきた、これなら問題ない。
