TDA1543 4パラ ファイナルDACキットの製作

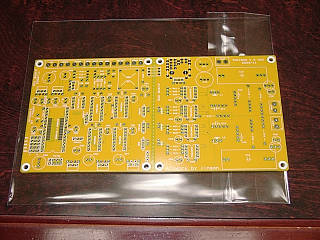

tda1543final_01

これだけキットを作るとケース代金も少なく抑えたいものです。今回は、1,540円のタカチのものを使用しました。

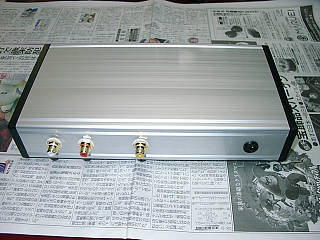

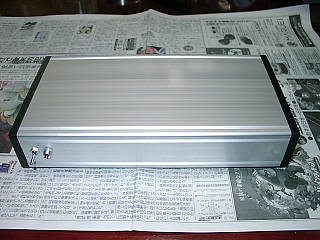

tda1543final_02  tda1543final_03

入力として光と同軸が付けれますが、同軸1系統のみと簡略化。
電源を製作しケース内に収めようとすると大きくなってしまい、オーディオラックに
収納できないので、手持ちの秋月のACアダプター(12V2A)を利用することにしました。

tda1543final_04

同軸1系統のみと簡略化しようと思いましたが、折角光もあるので光1系統を追加しました。

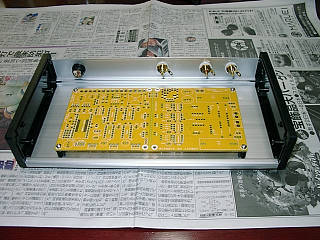

下が加工後のケース裏面。光モジュール用に四角の穴あけは苦手なので、別の小型プラケース
に光モジュールを組み込んでシールドで繋ぐ予定。光は単なるテスト用だからこれで良いかと。

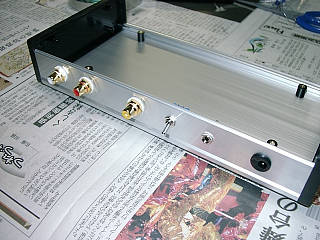

tda1543final_08

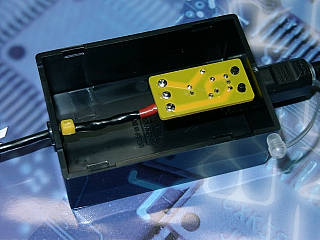

光入力部はこんな感じです。プラケースは加工が楽で大好き。
tda1543final_05

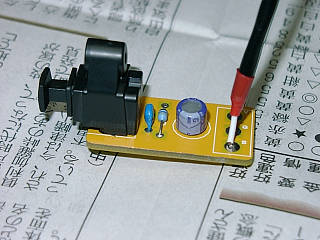

もっと小さなケースに基板を収納したかったけど、光モジュールの高さでこの大きさになってしまいました。

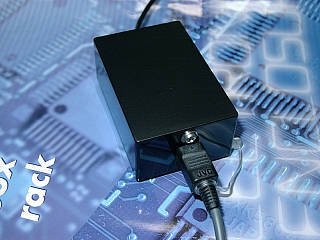

tda1543final_07  tda1543final_06
