メイン基板の部品交換は以下のとおりです。
回路図記号
交換前
交 換 後
BD2 S4VB20 ショットキーバリアダイオード・日本インターFCH10A15,FRH10A15
C1 追加 StyroflexNSF(2700pf/500V)
C2 追加 StyroflexNSF(2700pf/500V)
C3 追加 StyroflexNSF(2700pf/500V)
C4 16V2200μ OSコン16V1000μ
C5 16V2200μ OSコン16V1000μ
C6 10V100μ OSコン16V150μ
C7 16V2200μ OSコン16V1000μ
C11 0.47μ ASC X363 400V0.47μ+StyroflexNSF(2700pf/500V)
C12 0.47μ ASC X363 400V0.47μ+StyroflexNSF(2700pf/500V)
R23 2K モルガナイト(2.2K)
R24 2K モルガナイト(2.2K)
R25 100K モルガナイト(120K)
R26 100K モルガナイト(120K)

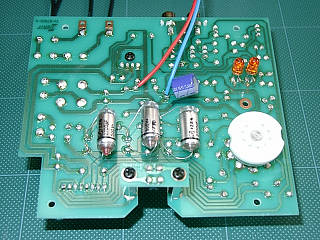

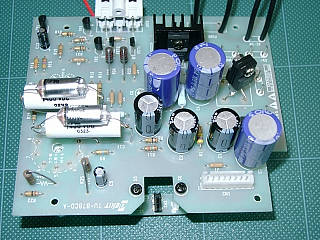

878kai_04  878kai_05

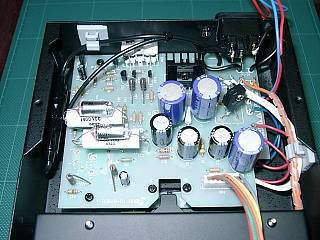

878kai_06
基板が完成したので、CDユニットを取り付けて
動作チェックし、問題ないことを確認後音出し。
※ヒューズをSBF-1.6Asに交換してあります。基板左の黒いものがヒューズホルダーです。
※上部に見える青と赤の線は、クロック用電源です。


878kai_07

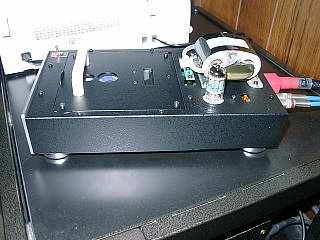

クロック交換前に、とりあえずエージングしてます。
