6AH4GT全段差動プッシュプル・アンプでイヤースピーカーを鳴らす

以下のページを参考にしました。

●既存真空管アンプをスタックス・イアースピーカ・アダプターに変える●


イヤースピーカーのコネクタは、スタックスから直接購入しました。
なお、購入したものはPROバイアスの5ピンのものです。使用して
いるオメガSR−007II及びSR−003ともプロバイアスです。

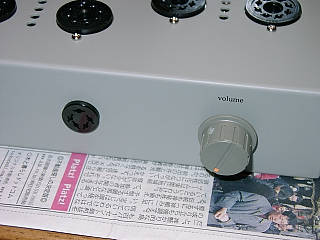

出来上がった6AH4GT全段差動プッシュプル・アンプに、
このコネクタを取り付ける訳ですが、シャーシが1.6mm厚
の鋼板製のため穴あけには苦労しました。

6ah4gt_stax1

(下記画像の掲載についてはスタックスの許可を得ています)
SR-plug

stax_kairo

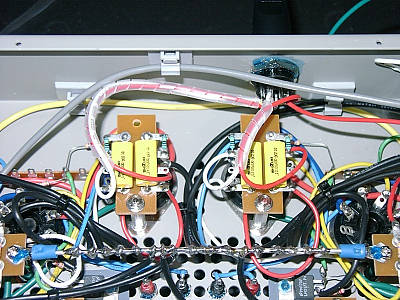

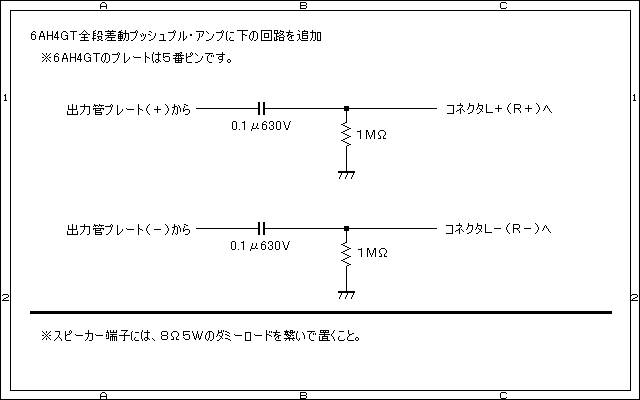

フィルムコンデンサ(0.1μ630V)と抵抗(1M)を追加するだけです。
6ah4gt_stax2

とりあえず、6AH4GT全段差動プッシュプル・アンプのB電源を使用し
音出しをおこなう。
※B電源とコネクタの間に数MΩの抵抗を挿入。
音出し成功。
