ぺるけ式 FET差動バランス型ヘッドホンアンプ 2017年版 実装済み基板＋アルプス電気 電動ボリュームの製作

ぺるけ式 FET差動バランス型ヘッドホンアンプ 2017年版 実装済み基板とアルプス電気 電動ボリュームをひとつのケースにまとめてみました。
以前、製作したものをケースから取り外して作ろうと考えましたが、汚くなりそうなので新規製作することにしました。

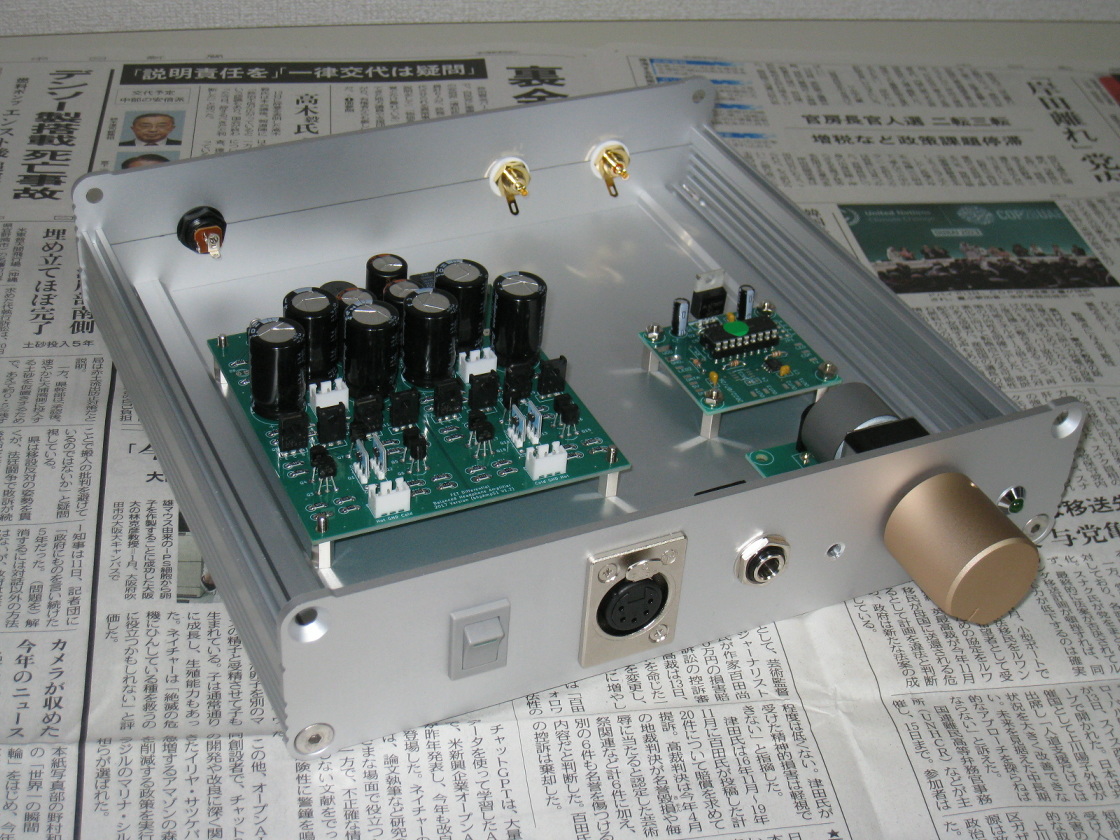

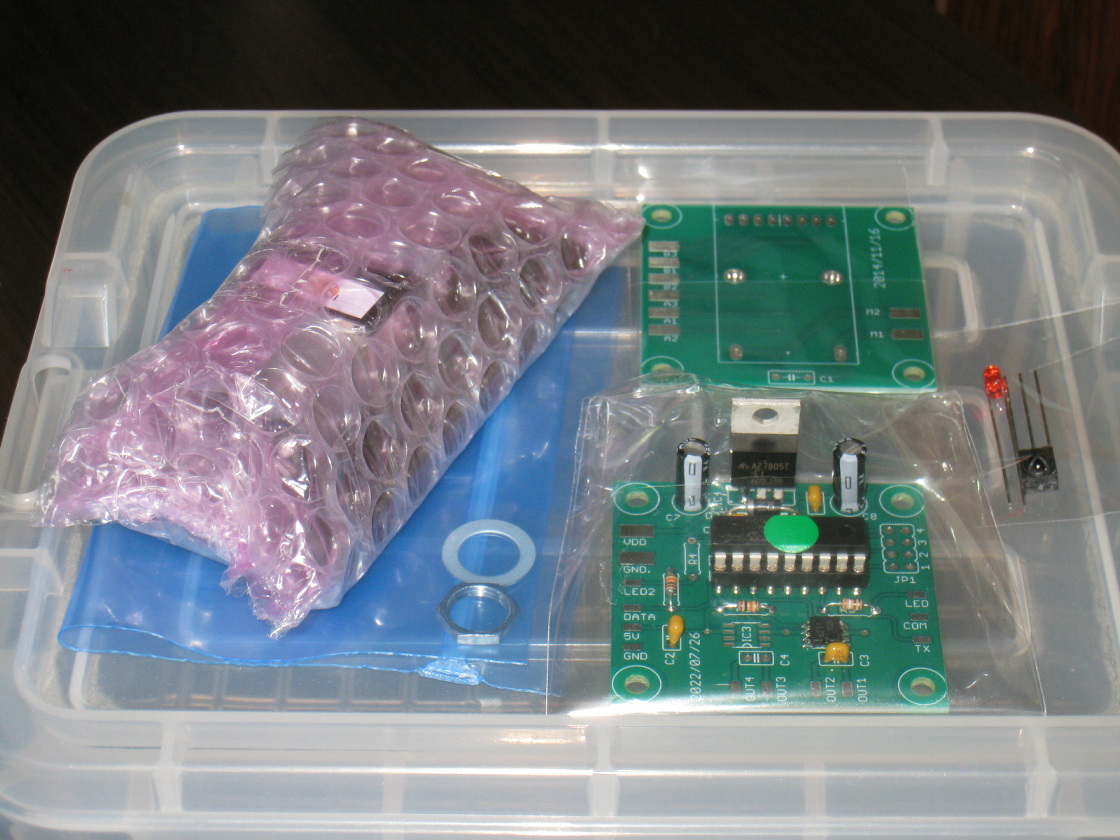

実装済みヘッドホンアンプ基板とアルプス電気 電動ボリューム基板(ボリューム付き)をYAHOO!オークションで入手。完成品二つで約１万円とは格安。

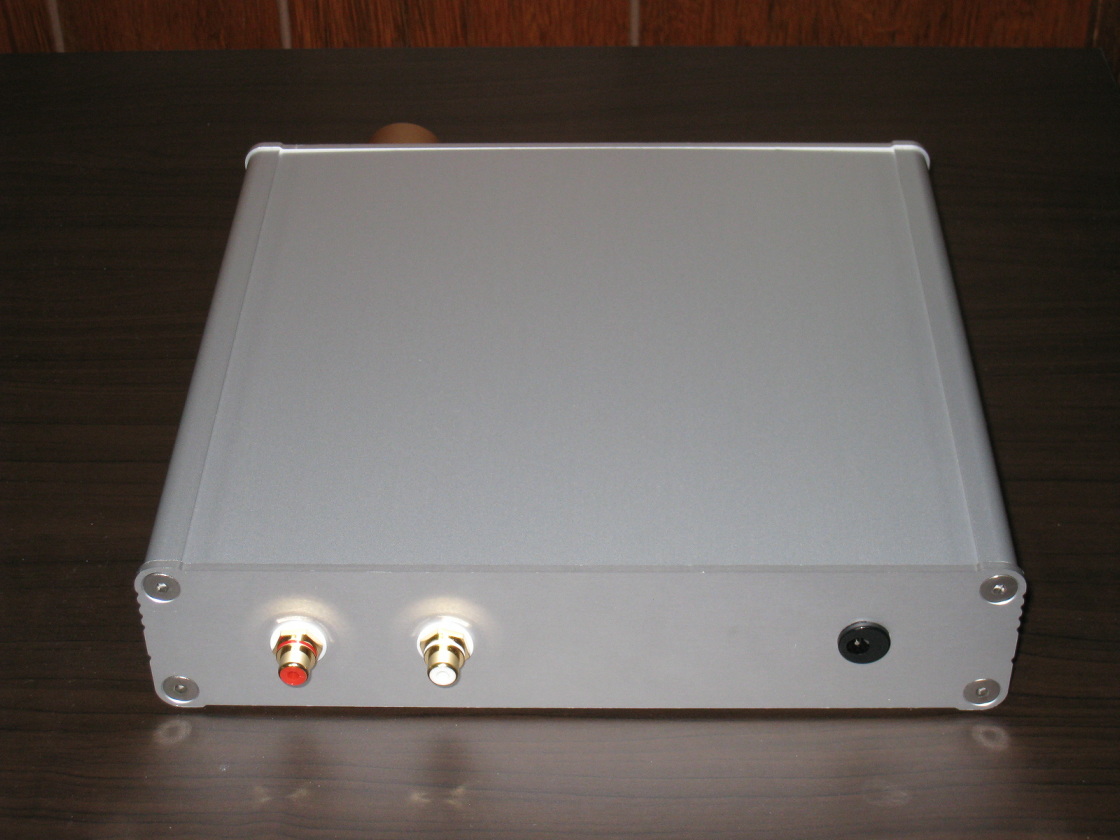

別途、ACアダプター・コネクタ・スイッチ等は揃える必要あり。

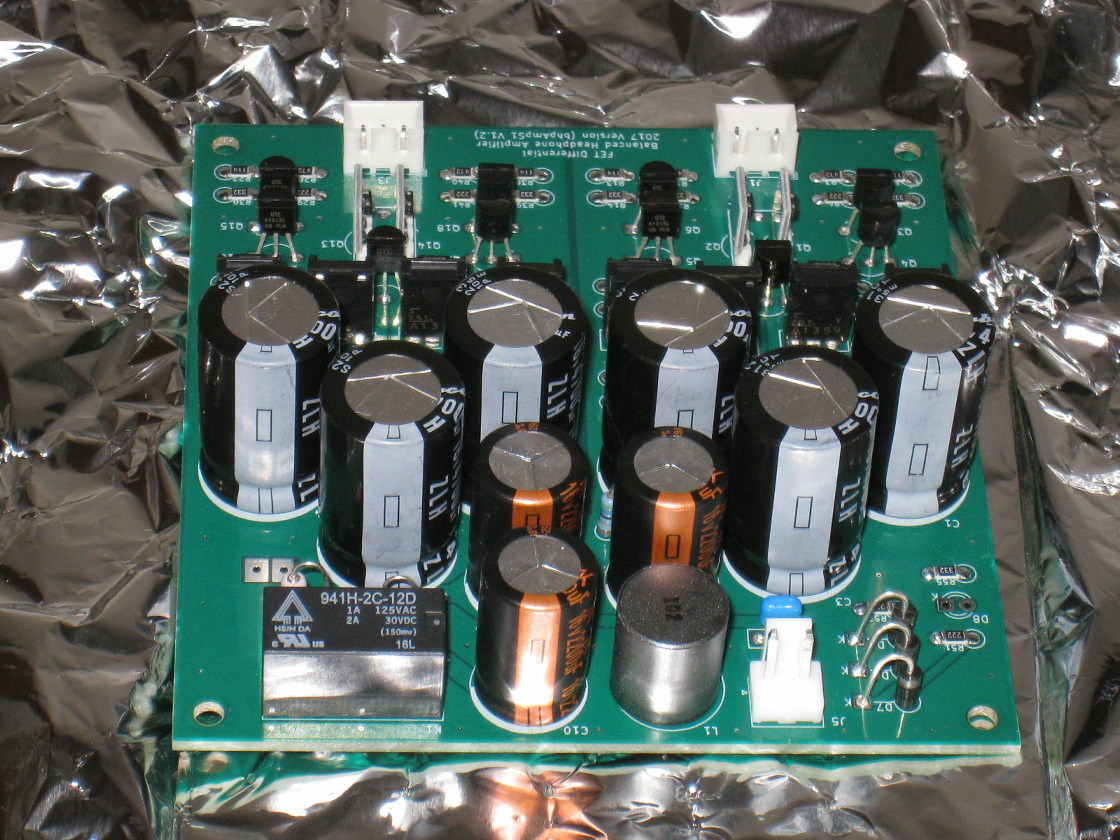

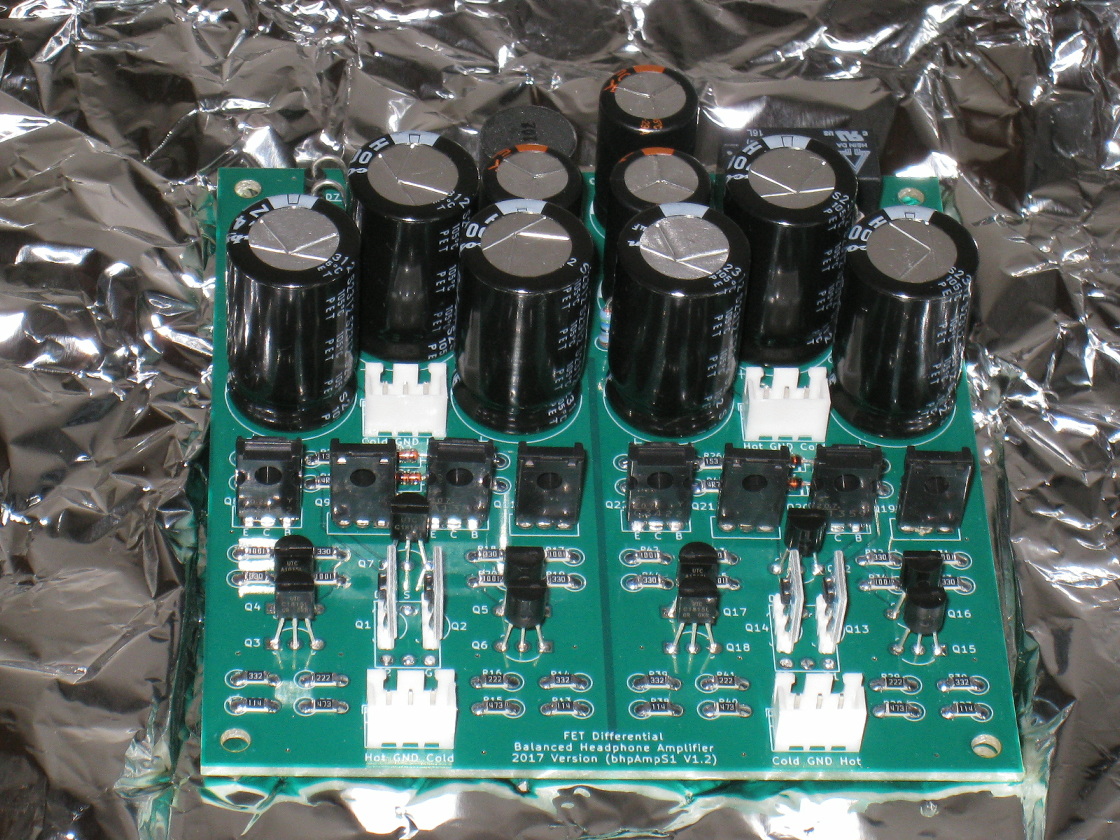

ぺるけ式 FET差動バランス型ヘッドホンアンプ 2017年版 実装済み基板です。接続ケーブルも一式付属しています。
　　

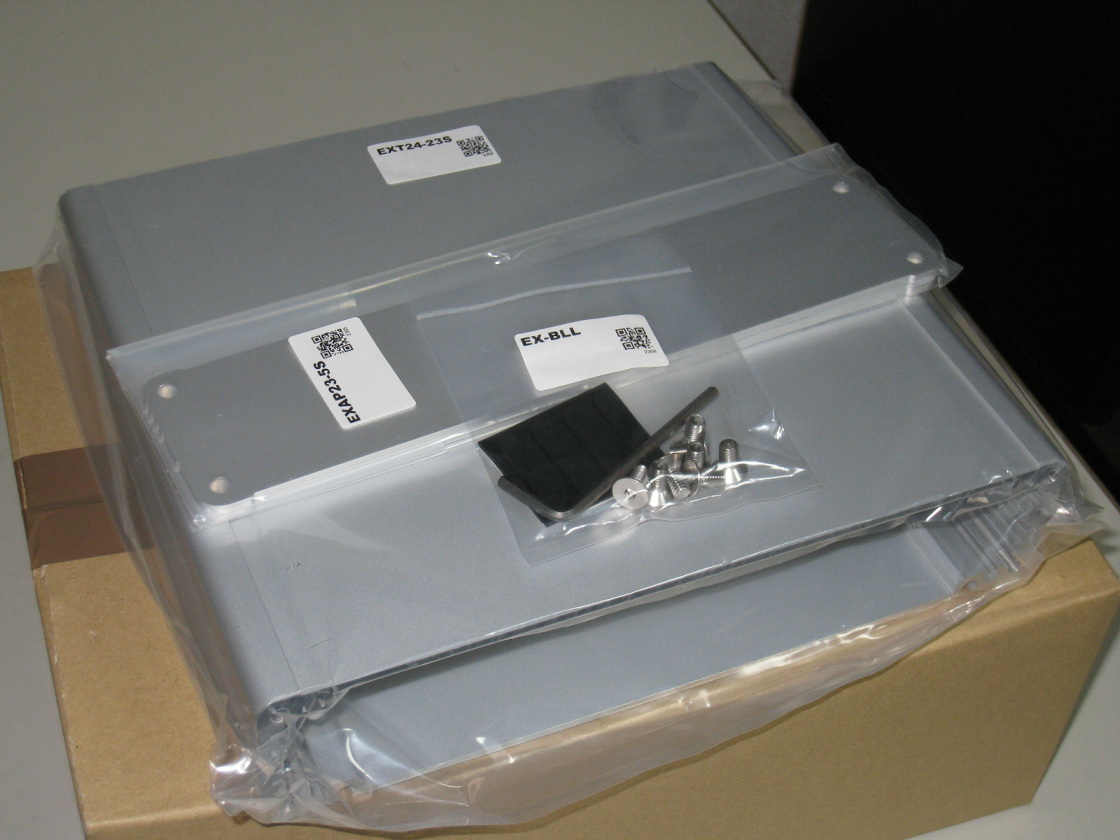

アルプス電気 電動ボリューム基板(50KΩ２連ボリューム付き)とケースのタカチEX23-5-21SSです。右手小指が痛くて穴あけに苦労しそうです。
　　
ケースの厚みが3mmとは知らず(幅・高さ・奥行きのみ考えて厚みまで考えが回らず)、リーマでの穴あけ(特にXLRコネクタ)には苦労しました。
右手小指が痛いので軍手をつけての作業になり２日掛かりました。ちなみに、いつも使っているタカチのHENシリーズの厚みは2mmです。
　　

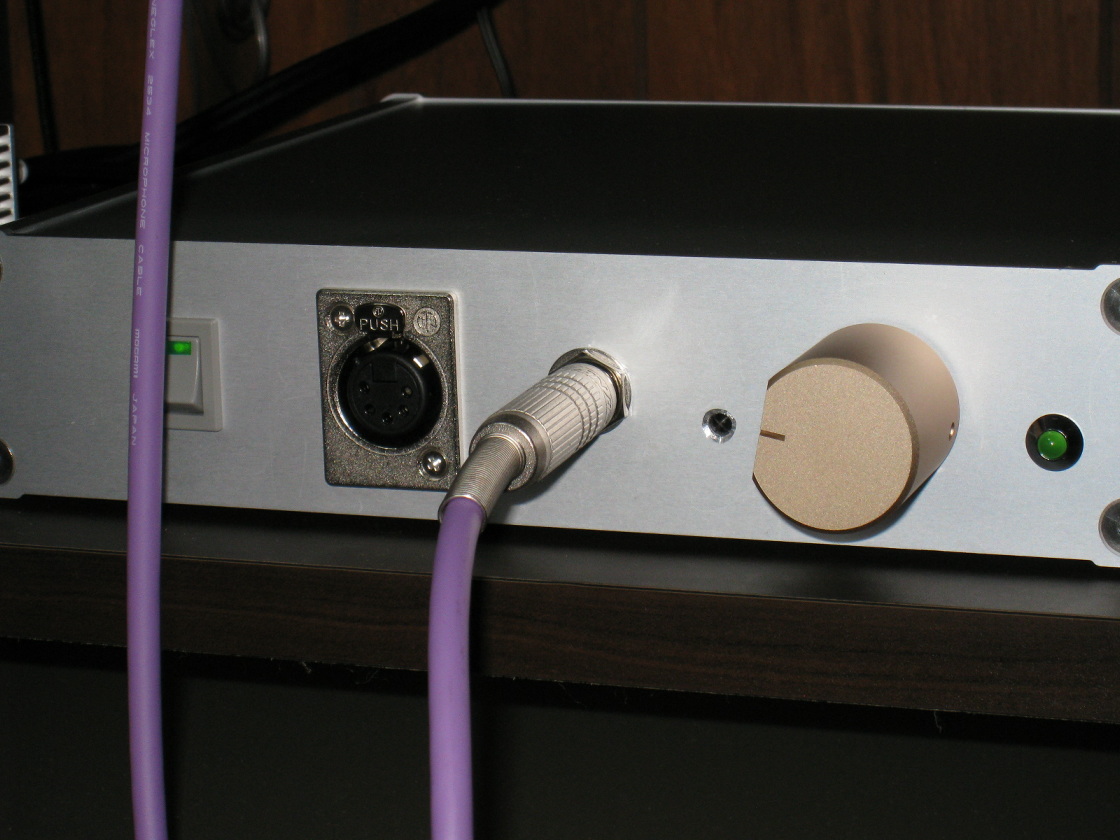

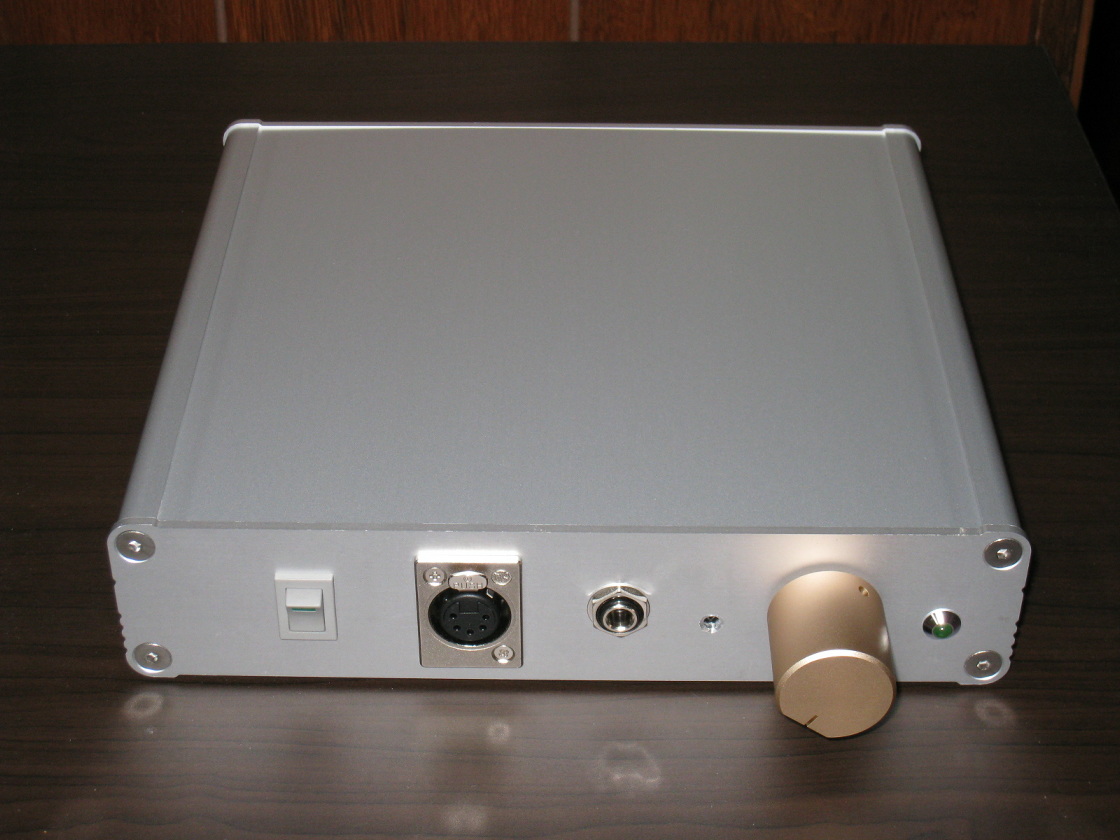

6.3mmヘッドホンジャックとボリュームの間にある丸い穴は赤外線リモコン受信モジュールです。
　　

　　

トラブル発生！！

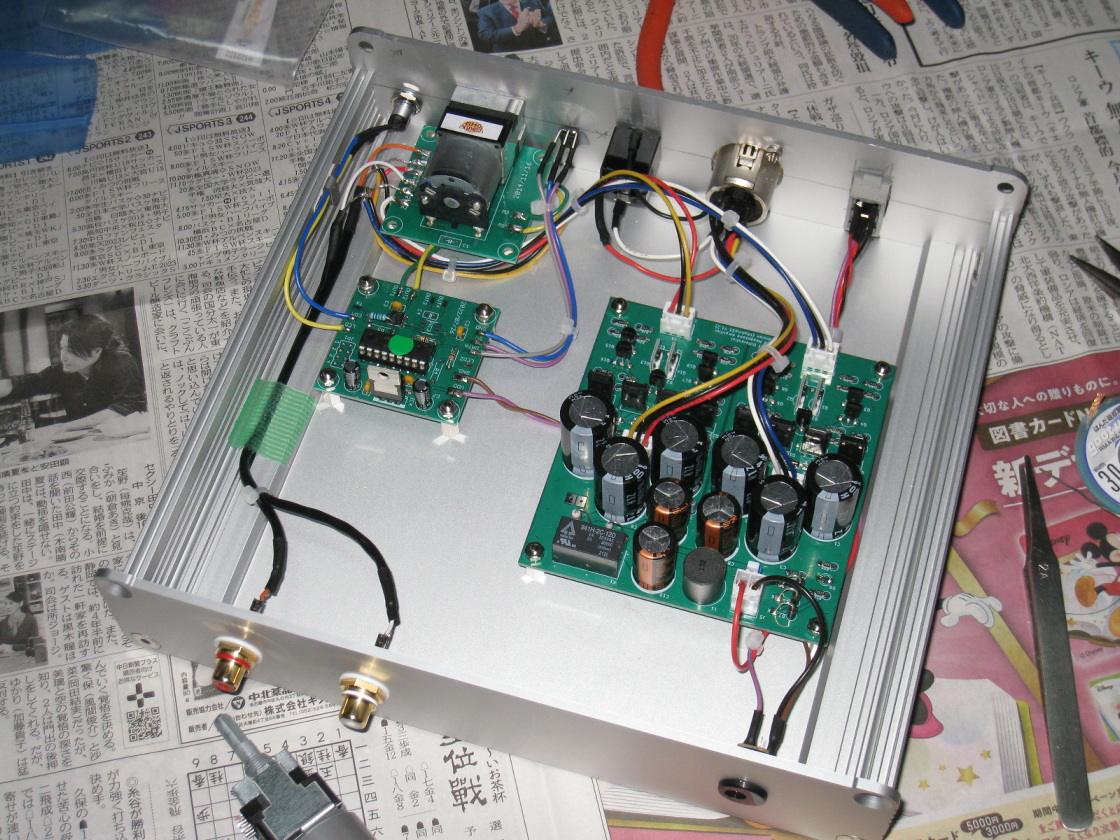

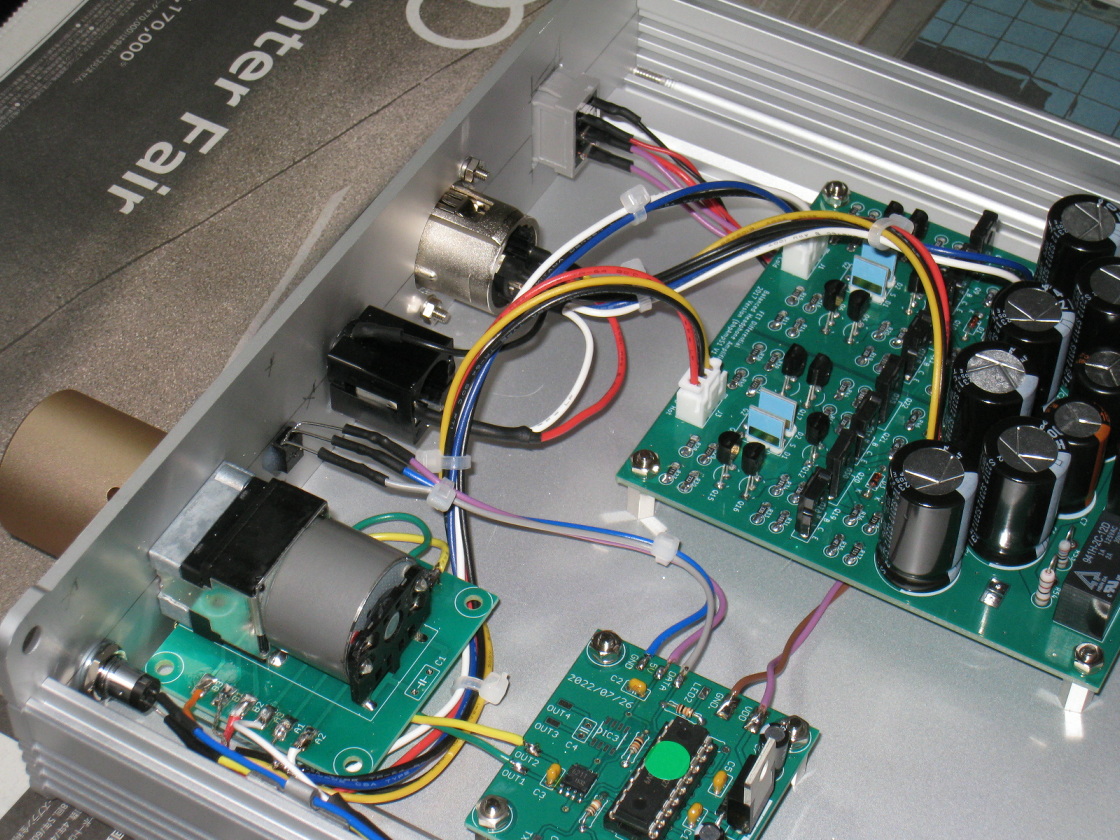

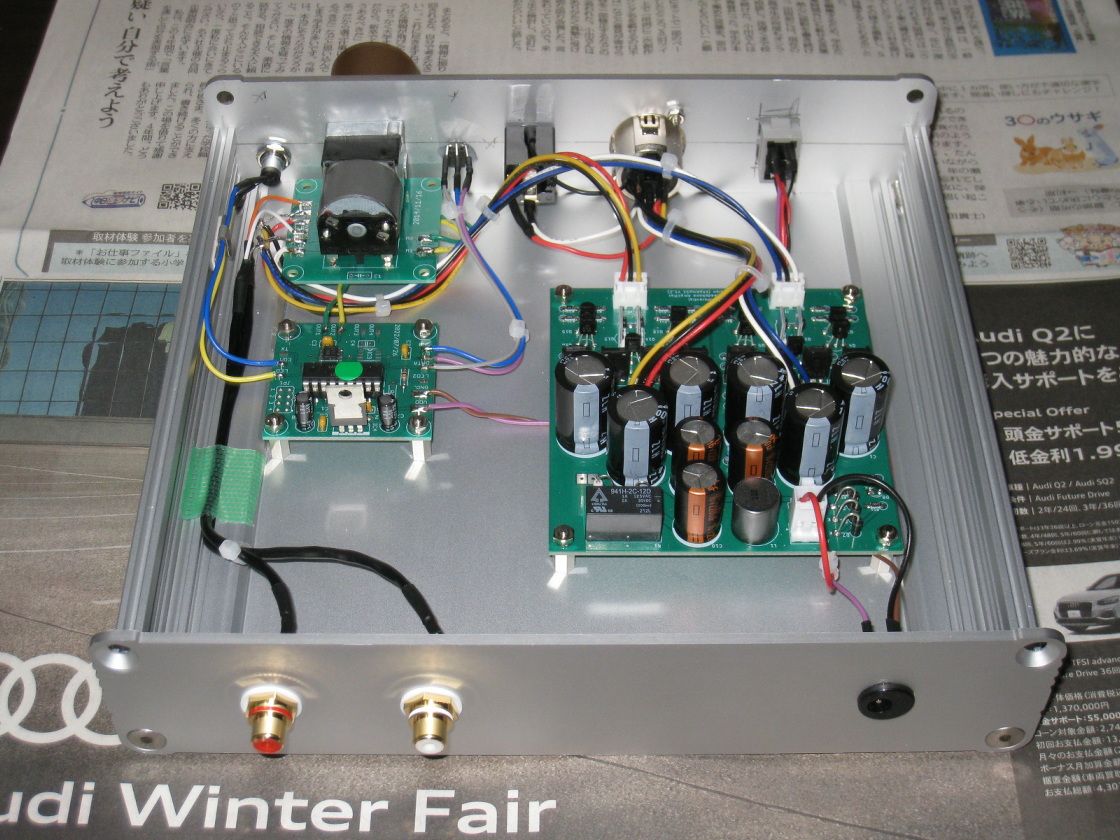

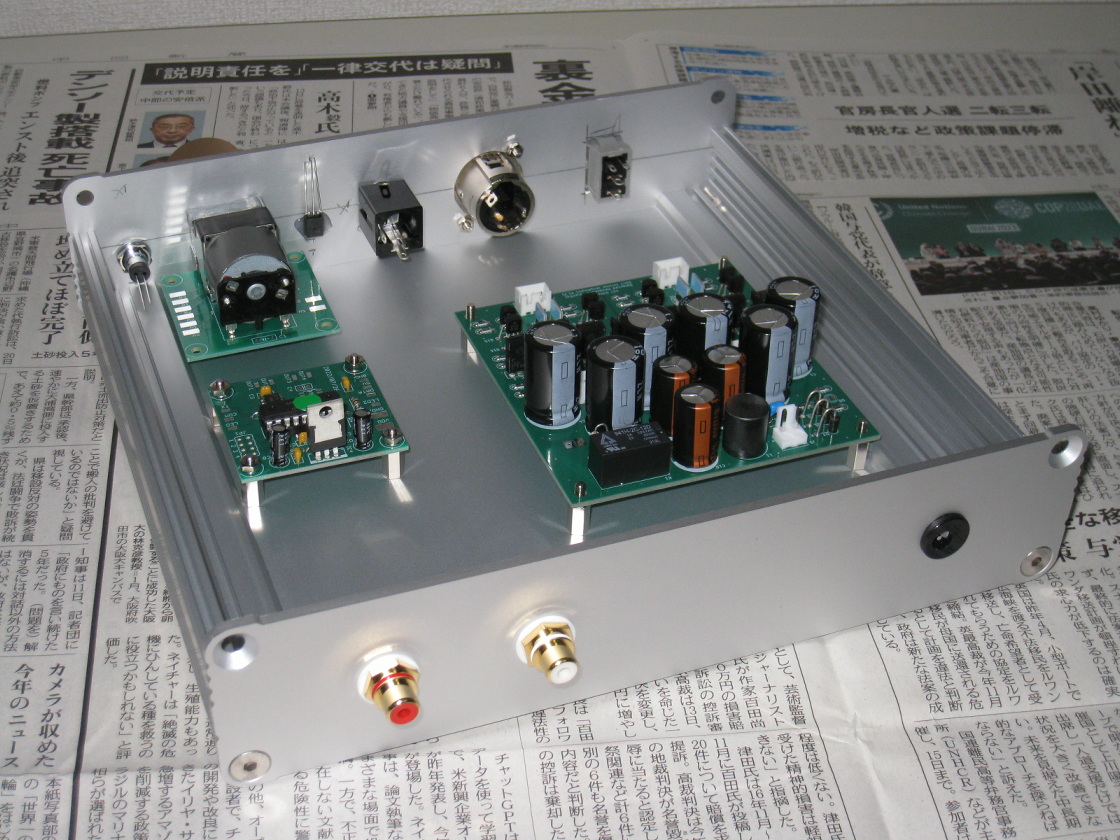

配線が終わり電圧・配線忘れなどをチェック。

ACアダプター・RCAケーブルを接続しスイッチオンして音楽を流すと・・・何故かボリュームを回すと音が変です？

原因が判明(多分、間違いないはずだが)し部品注文中です。　これで直るかな？

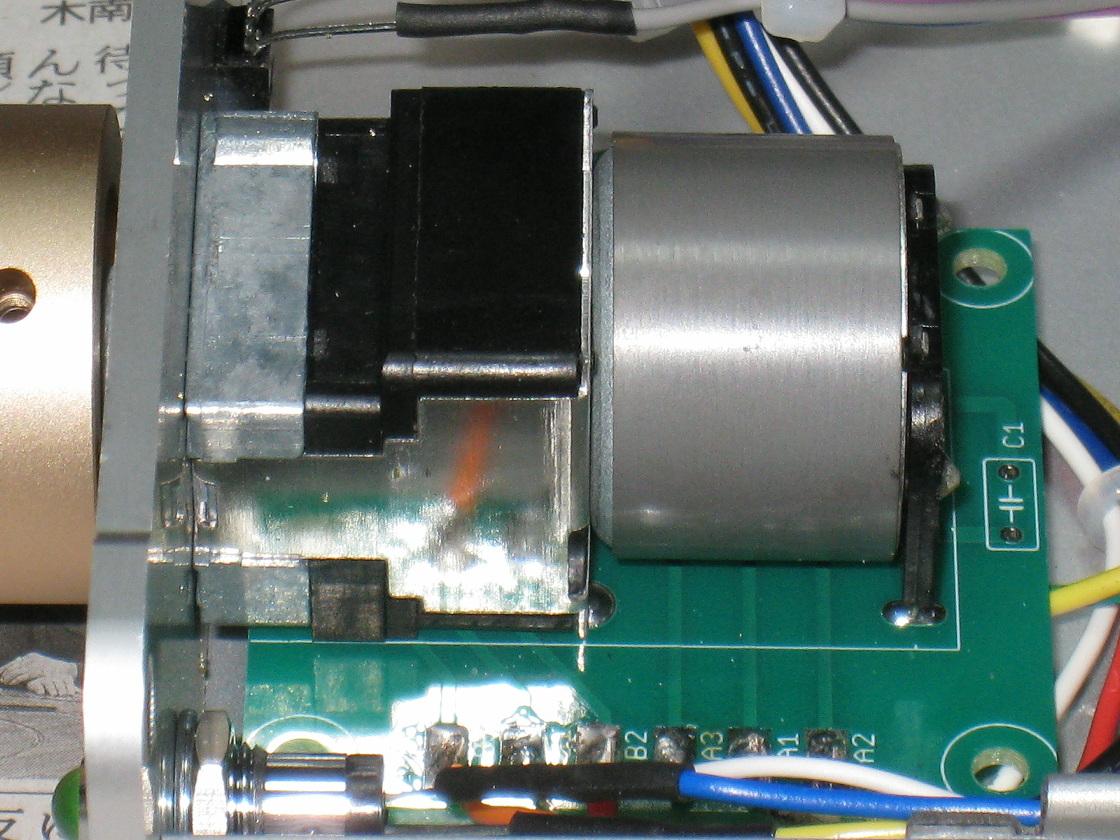

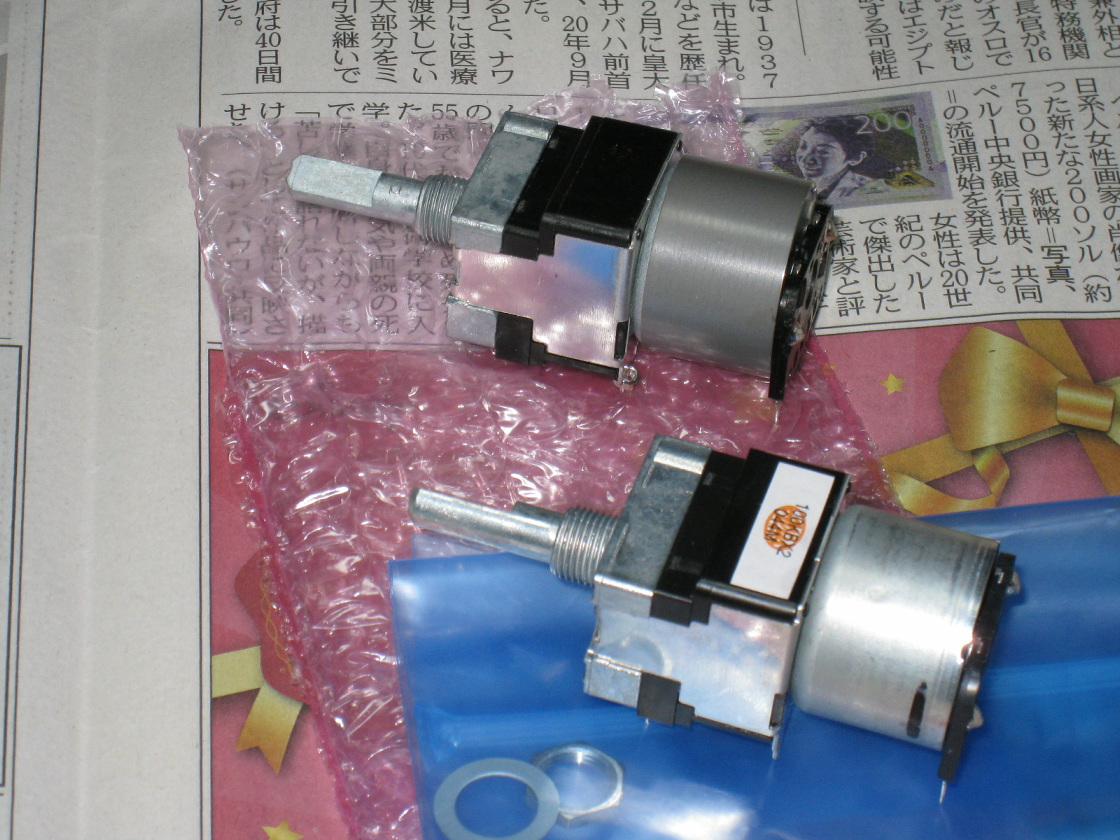

部品が到着。トラブルの原因は電動ボリュームで、手前が購入したアルプス電気の電動ボリュームRK16812MG099(抵抗値100KΩ)で、奥のものは基板に同封されていた

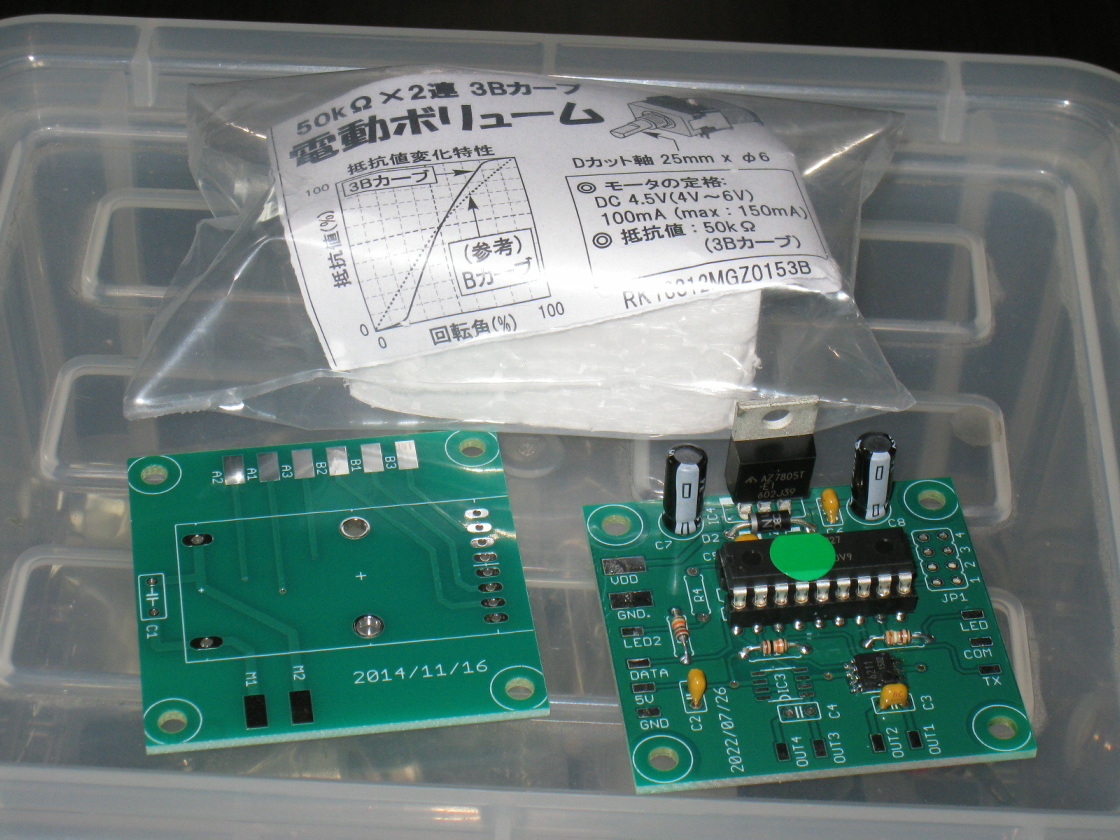

共立エレショップの電動ボリュームRK16812MGZ0153B(抵抗値50KΩ)でイコライザ向けのボリュームでした。抵抗値が違うだけで同じ電動ボリュームと思ってました。

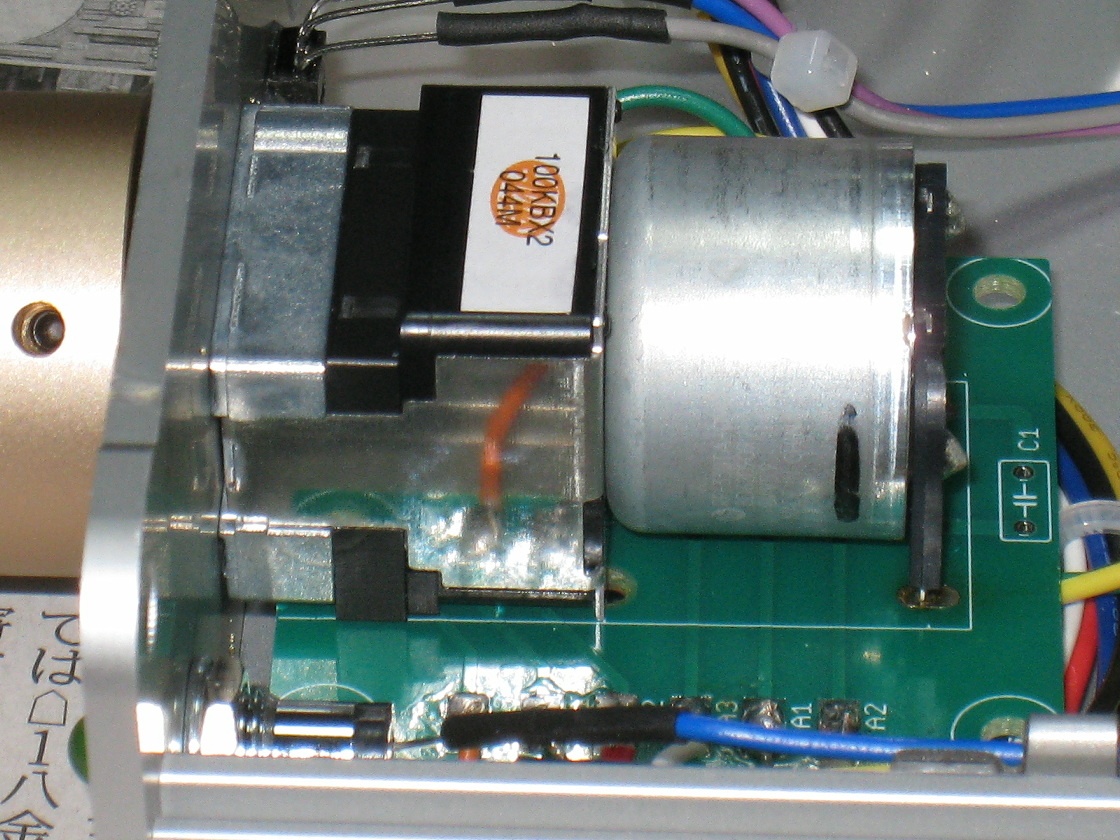

基板からボリュームを外すのに苦労(特にボリュームの８ピン)しましたが、時間を掛けてハンダを取り除き、基板も傷めずに取り換えが完了。
　　

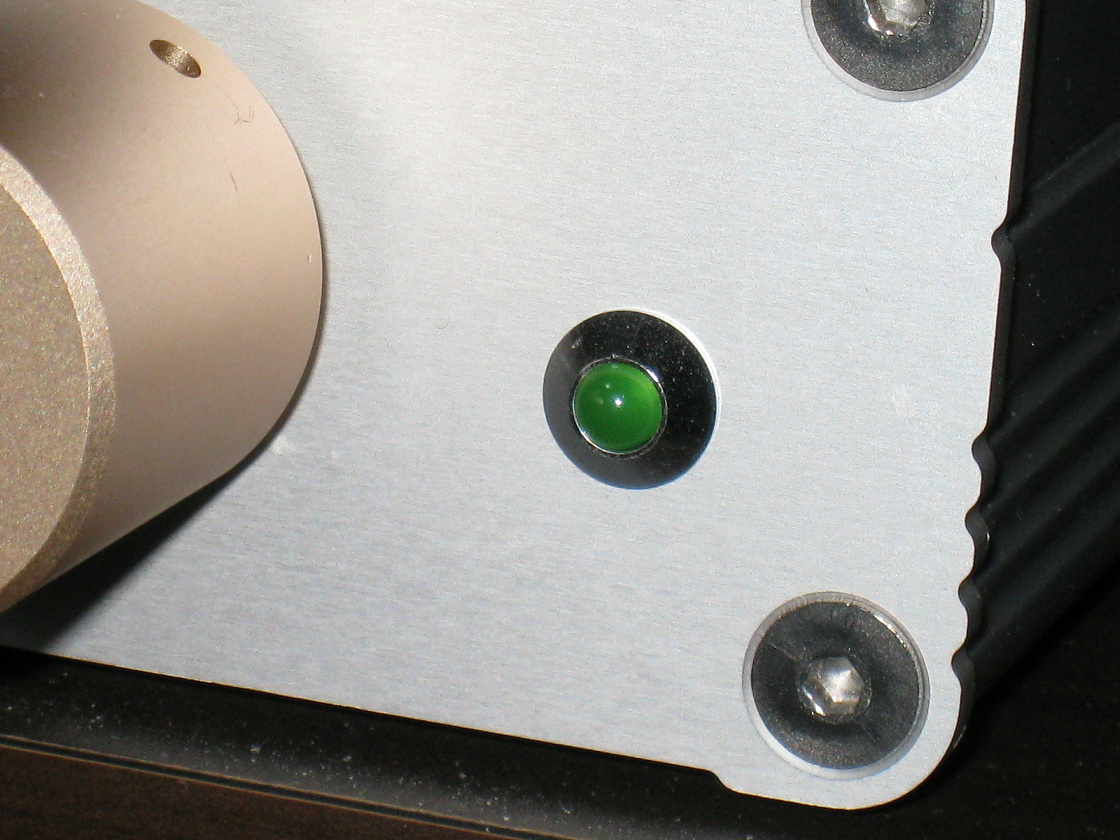

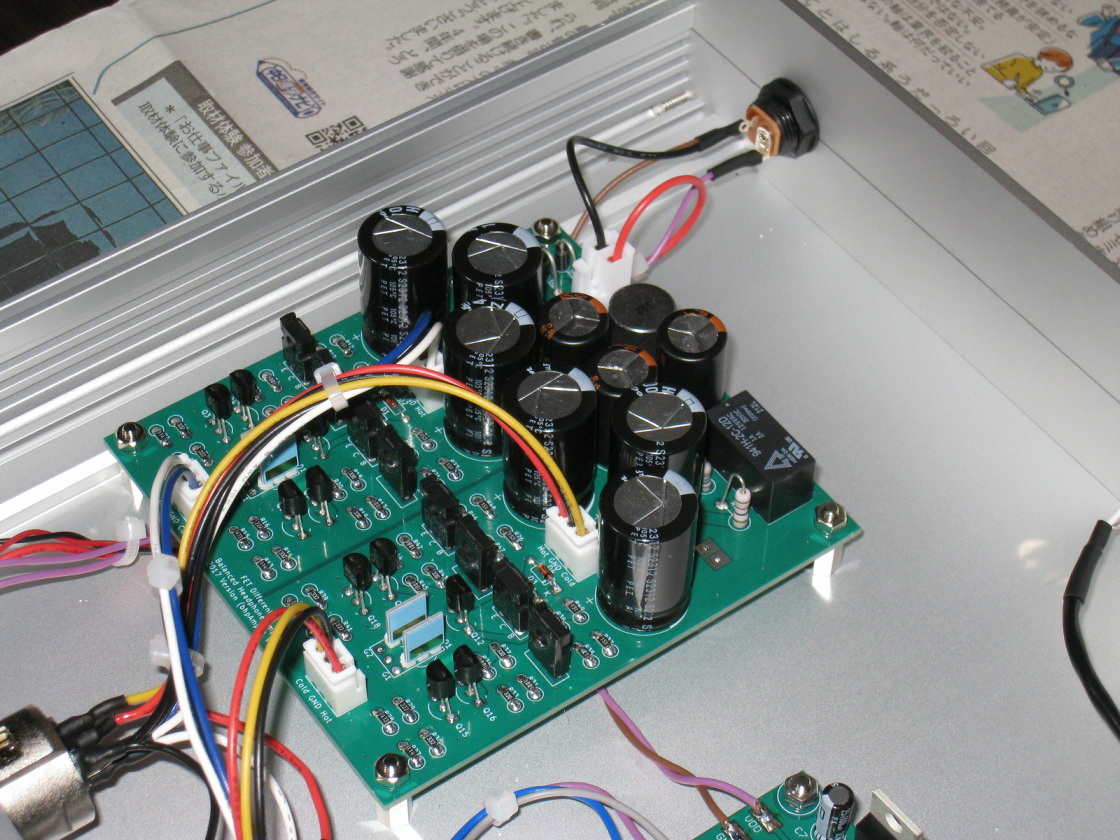

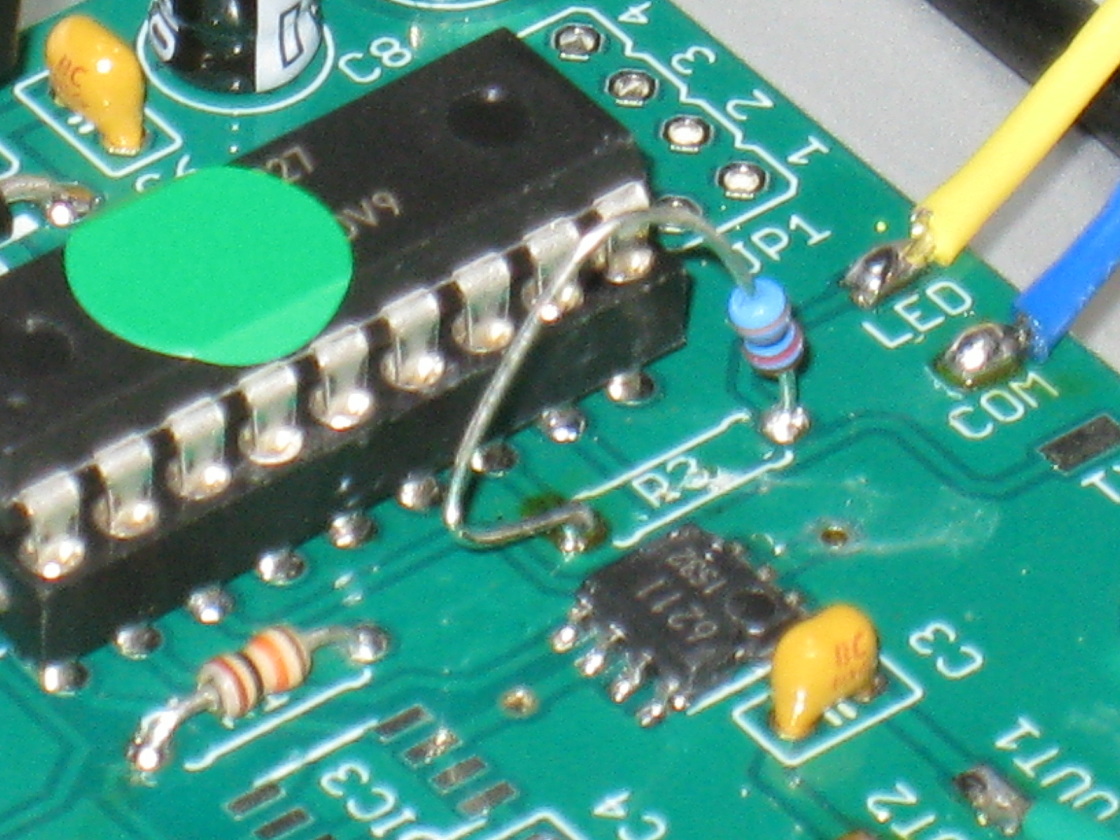

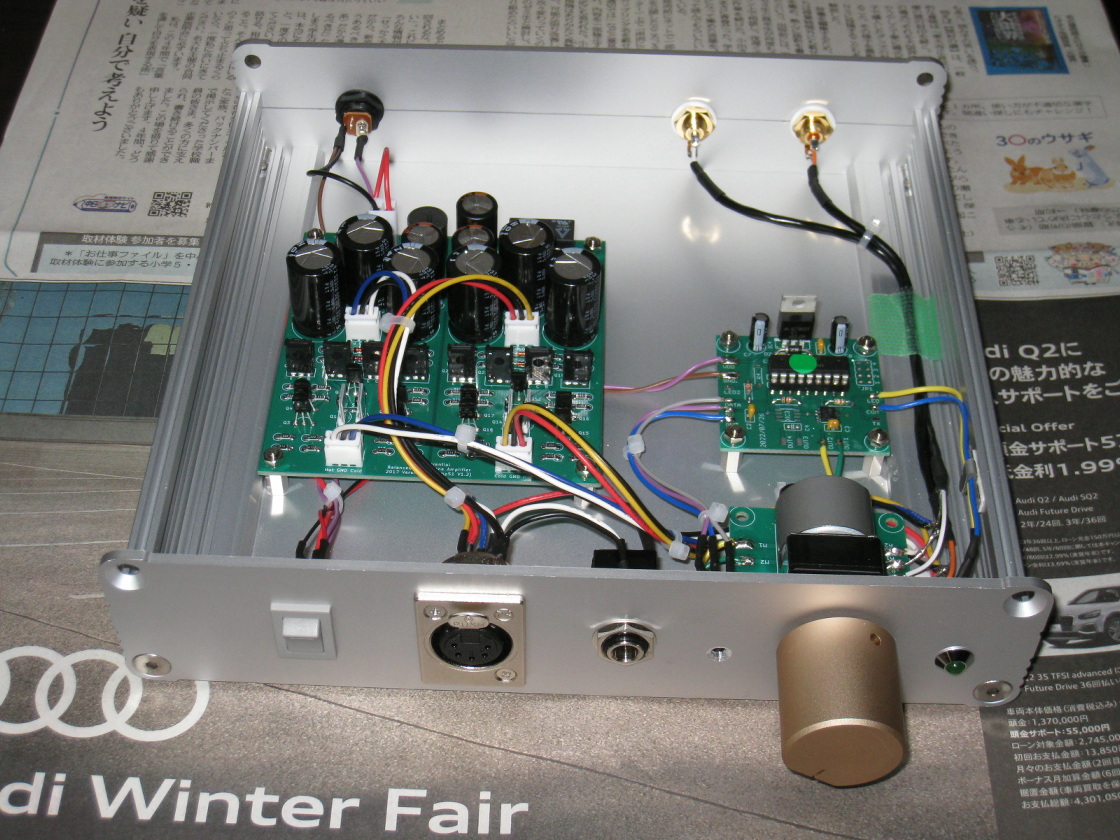

パネル面のLEDが明るすぎたので抵抗も交換し調整しました。テスト中！！　音量・電動ボリュームも正常に動作するのを確認しました。(2023年12月19日完成)
　　

6.3mmヘッドホンジャックがあったので、とりあえず取り付けました。アンバランスの音も問題なし。
　　
　　

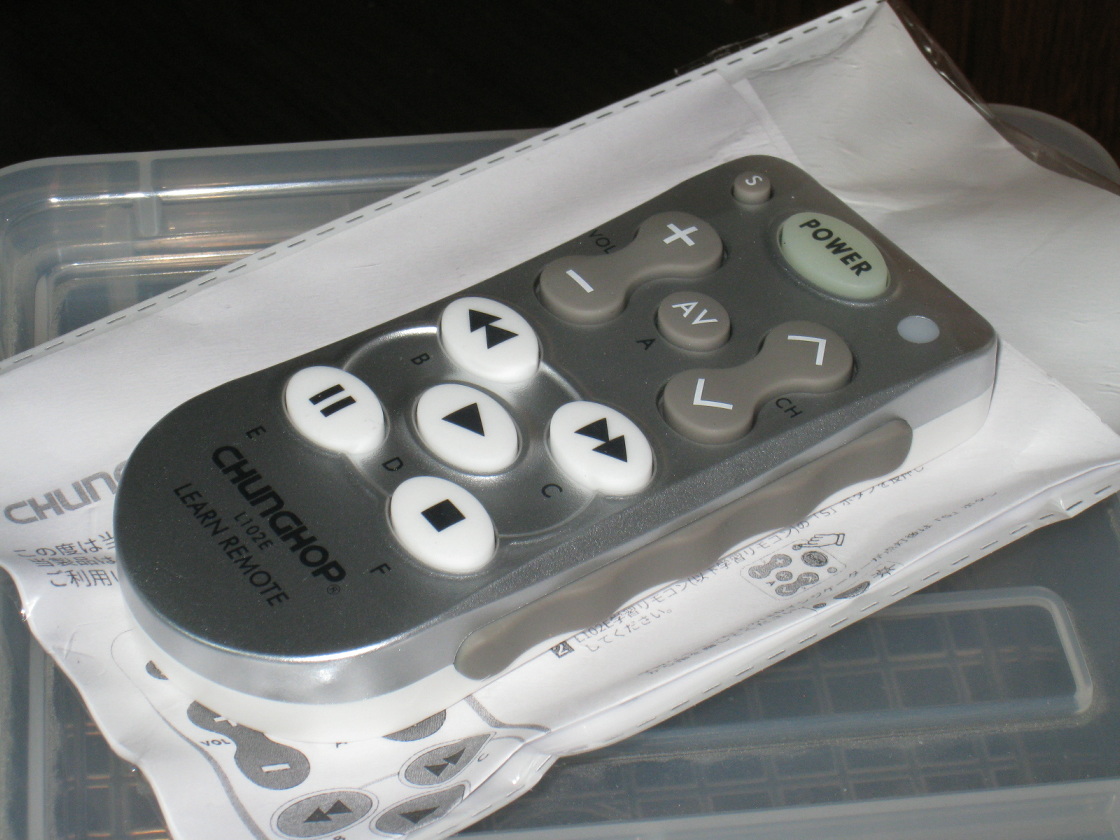

電動ボリューム・電動ボリューム駆動モジュール・リモコンを１セット予備として確保。
