電源と三田電波製高精度水晶発振器を組み込んだ基板です。
水晶発振器の電源には、ＣＤＰ−Ｘ５０００から＋１２Ｖ
を取り出し、３端子レギュレータにて＋５Ｖに落としたも
のを供給しています。
なお、水晶発振器は16.9344ＭＨｚです。

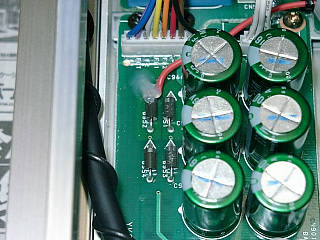

ここから、クロック基板の電源を取ります。

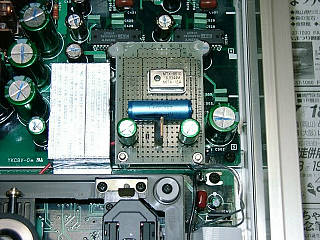

クロック基板は、このように取付ました。

以前に比べて、音が切れる(シャープ)ようになりました。

失敗談：トップパネルの裏側をよく見ずにクロック基板を設置したので、コンデンサ
の頭がパネルに接触し閉まらなくなりました。とりあえず基板を斜めにして一件落着。

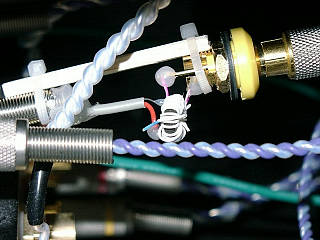

ＣＤＭ１２の出力に付けていたデジタルトランス
ＤＯＴ２３をＤＡＣ２．６の出力に接続しました。
本来ならＤＡＣ２．６の内部に入れた方が良いのでしょうが
手抜きです。写真で分かるように、割り箸で固定してますが
これはＰＴＦＥテフロンケーブルの力で半田付けが外れるの
を防止するために付けました。
