秋月電子DACキット(ローパスフィルタ付き)+OPアンプ式バランス型ヘッドホンアンプの製作

バランス型ヘッドホンアンプを製作(平ラグ仕様プリント基板仕様)して2年経ちましたが、いまだに我が家のメインで活躍中です。
最近人気の秋月電子のUSBオーディオDAコンバーターキットをバランス型ヘッドホンアンプと組み合わせて製作しようと考えましたが、
平ラグ仕様とかプリント基板仕様のケースに収めるのは無理があるので、コンパクトに製作できる
OPアンプ仕様のものと組み合わせて
製作することにしました。
トランス式USB DACの製作時に購入した超硬ホールソーメアコアトリプル(MCTRタイプ)のお陰で、ケース加工が苦にならなくなりました。


製作過程でミスが二つほどありました。
ひとつは抵抗1本だけ片方の足を隣の穴に取り付けたこと。もうひとつは正面LEDの穴あけに失敗し、パネルにごく僅かに傷が付いたので
(気にならない人は気にならない程度)手持ちのLEDブラケット(名前が判らない)があったので、これにLEDを取り付け写真のように修正しました。


完成後の電圧測定の一部(左:LED+側・右:OPアンプの+側)
akibha06_2  akibha08_2

akibha01_3  akibha02_3

akibha05_3

akibha03_3  akibha04_3

Windowsマシンに繋ぎNASに保存されている音楽でテスト中。
OPアンプは秋月で買った
MUSES8920Dを使い、とりあえず鳴らしてみよう・・・。
akibha09_3

akibha10_1  akibha11_1

akibha12_1  akibha13_1

akibha14_3  akibha15_3

akibha16_3  akibha17_3

使用頻度の少ないDACキットを外して、OPアンプ式バランス型ヘッドホンアンプのみに作り替え!
久しぶりに聞いたが、YAMAHA HPH-200も購入時よりこもりが少なくなり聞きやすい音になってきた。※上のアンプです。
RCAジャックの手持ちが無かったので、絶縁フォーンジャックで代用しました。
※下のアンプのフォーンジャックに刺さっているものは、NEUTRIKのフォーンコネクタ用ダストキャップです。XLRコネクタ用も使用しています。

0_03  1_03

HPC-26Tヘッドホン用ケーブルを使ってYAMAHA HPH-200をバランス型ヘッドホンに改造

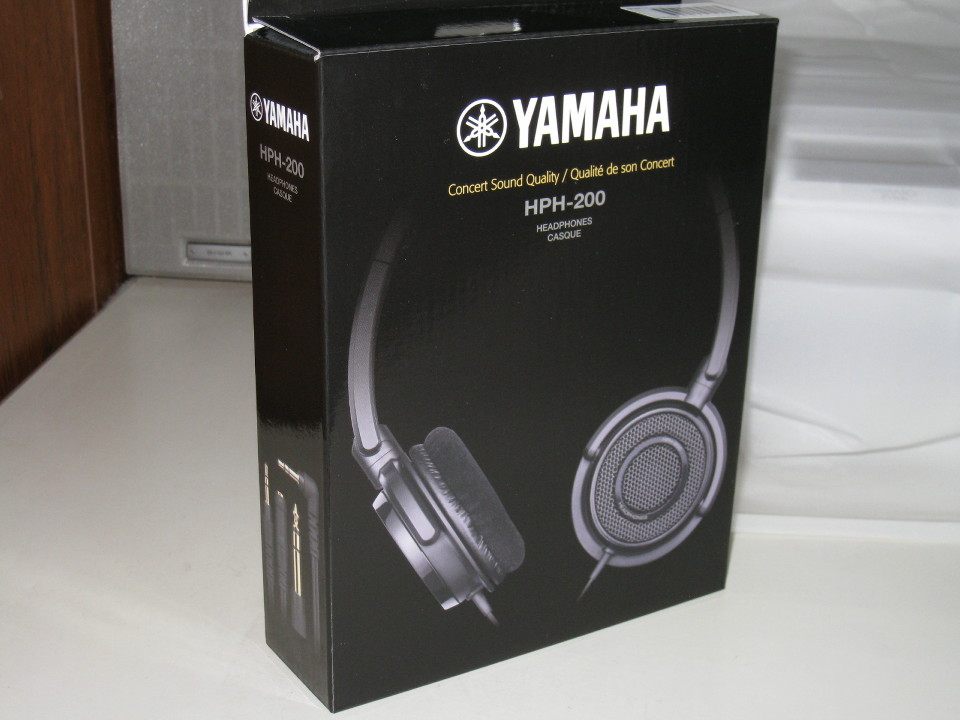

10,000円のヘッドホンYAMAHA HPH-200を衝動買いし、音も聞かずにバランス型に改造しました。

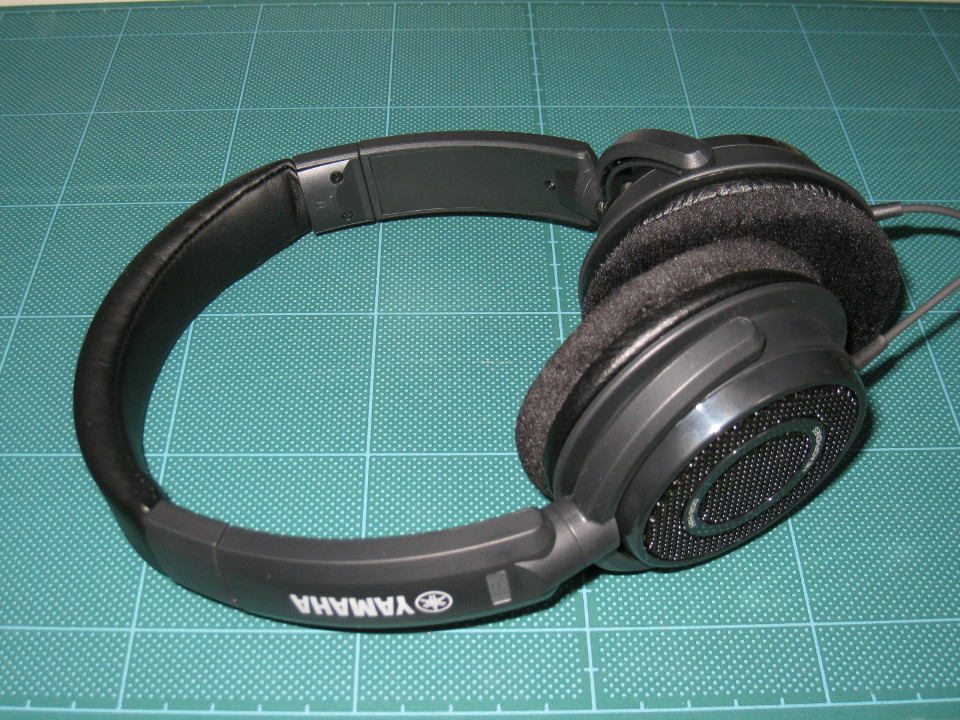

イヤーパッドを取り外して、ネジを7本(片チャンネル)外せば簡単に分解出来ます。写真はすべて改造後のものです。
yamaha00_3  yamaha01_3

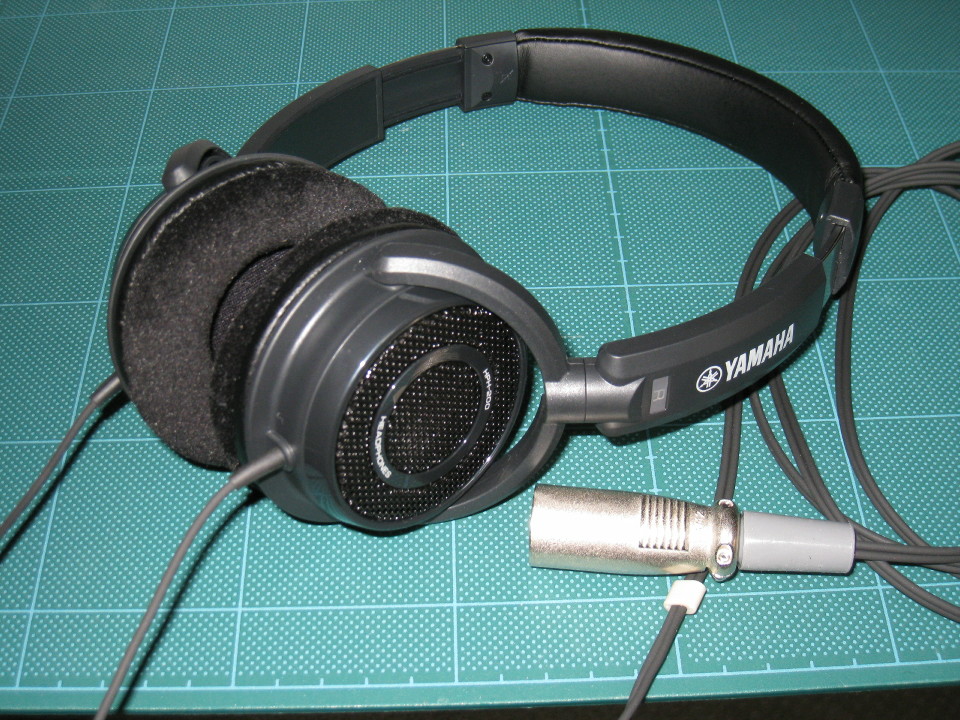

HPC-26Tケーブルはケーブルの引出口(ゴムブッシュ)にもスムーズに差し込めます。

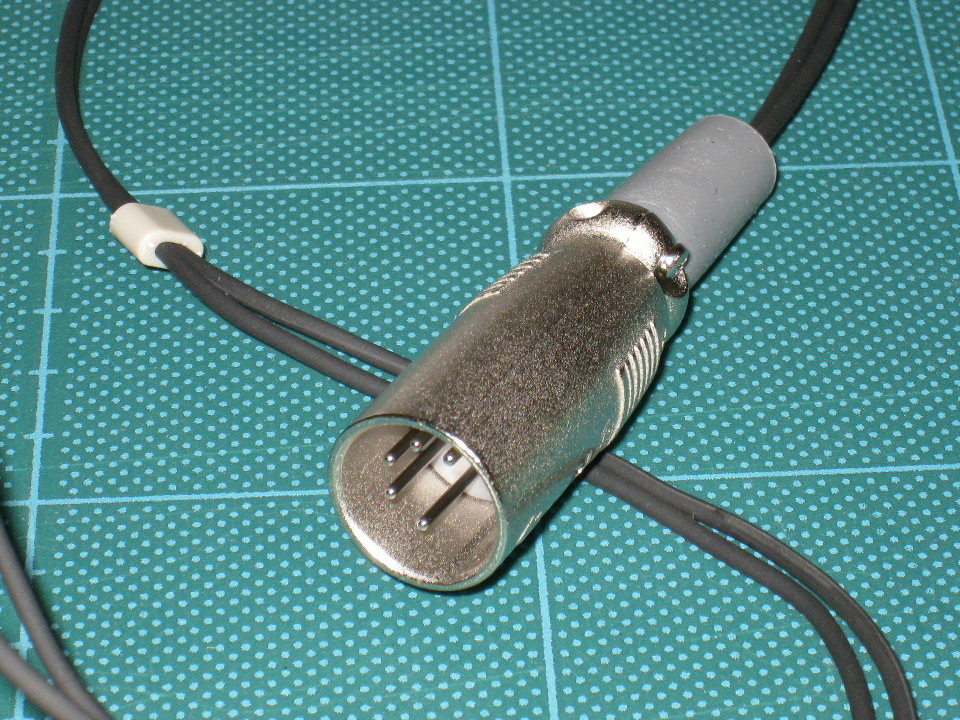

ケーブル分岐部分にあるグレーのものは、昔AKG K404を壊した時に保存してあったものを利用しました。

yamaha02_3  yamaha03_3
