理解しながら作るヘッドホン・アンプ(木村 哲著)の製作

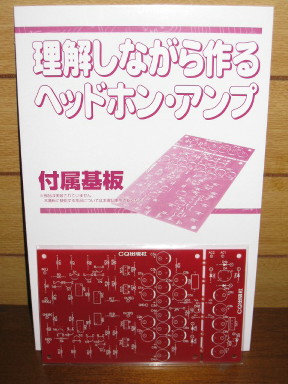

付録で付いてくるプリント基板を使用しヘッドホン・アンプ(12V版)を作ります。
この基板は、切れ目の左側が「アンプ部+DC電源部」で、
右側が「AC100V電源部」になっており、今回は左側部分のみを使用します。

peruke03

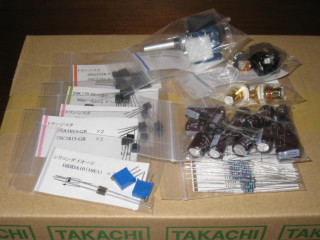

今回もぺるけさんが頒布している部品を使わせて頂きました。

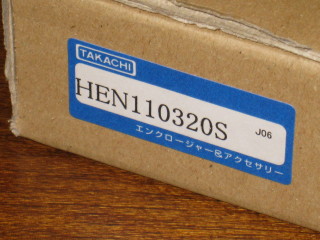

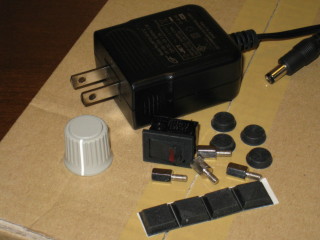

こちらで用意したものはケース(タカチHEN110320S)・電源スイッチ・ツマミ・スペーサ・ACアダプターのみです。
ゴム足は間違えて置いたもの。

peruke04  peruke05

peruke06

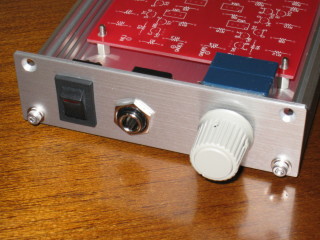

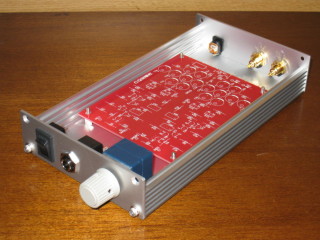

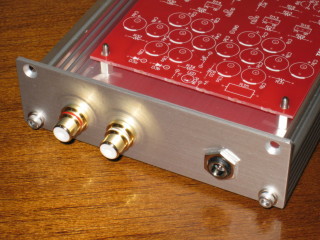

パネル加工に関しては、本に寸法が出ていたので同じにしてみた。基板の「AC100V電源部」を切り離す。
peruke08  peruke09

peruke10
