電子ボリュームキットの製作

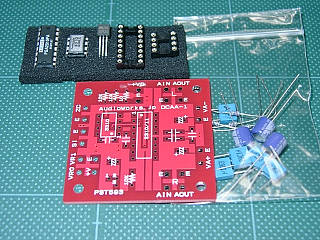

このキットも、インターネットで偶然見つけたものです。
電子ボリュームに興味があり、キットとして発売され
ていたので即注文。下がキットに含まれるものです。
基板は50mm x 50mmで、これ以外に電源と外付けVRを
付ければ完成します。VR1個で左右同時調整します。

vr-kit01

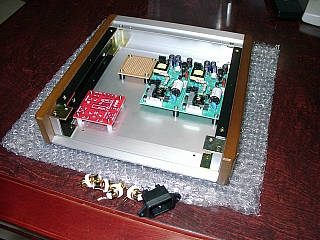

最初からアンプ等に組み込むものでしょうが、実験という
こともあり別ケースに収納してみました。・・・製作途中

vr-kit02

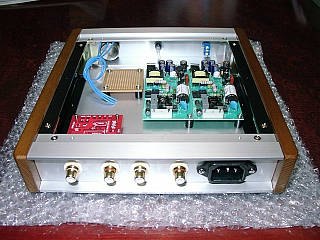

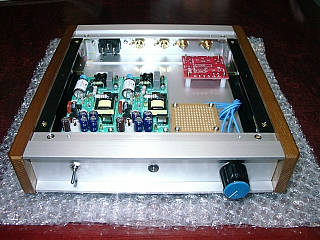

ケースに部品をすべて取り付けた状態。
vr-kit03  vr-kit04

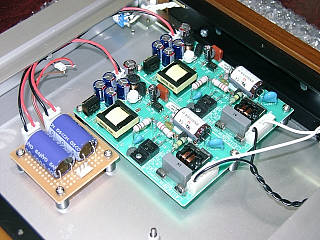

スイッチング電源廻りが完成。
イーター電機のBNS 05SA-Uを2個使いパラにOSコンを追加。
電子VR基板へはアナログ・デジタル共用電源として±5V。

vr-kit05
