秋月電子通商の広帯域用スピーカー(F92A41-2)とモノラルパワーアンプキット(TDA2030)×２の製作

Yahoo!オークションでUkigokEさんが秋月電子通商の広帯域用スピーカーF92A41-2を使ったエンクロージャーの処分品を安く出品されていたので衝動買いしました。
何十年ぶりだろうスピーカー(普段はヘッドホンのみ)で音楽を聞くのは？？　BGM程度に鳴らすだけなので、お金を掛けずに製作予定。
オーディオの製作は約１年ぶりです。

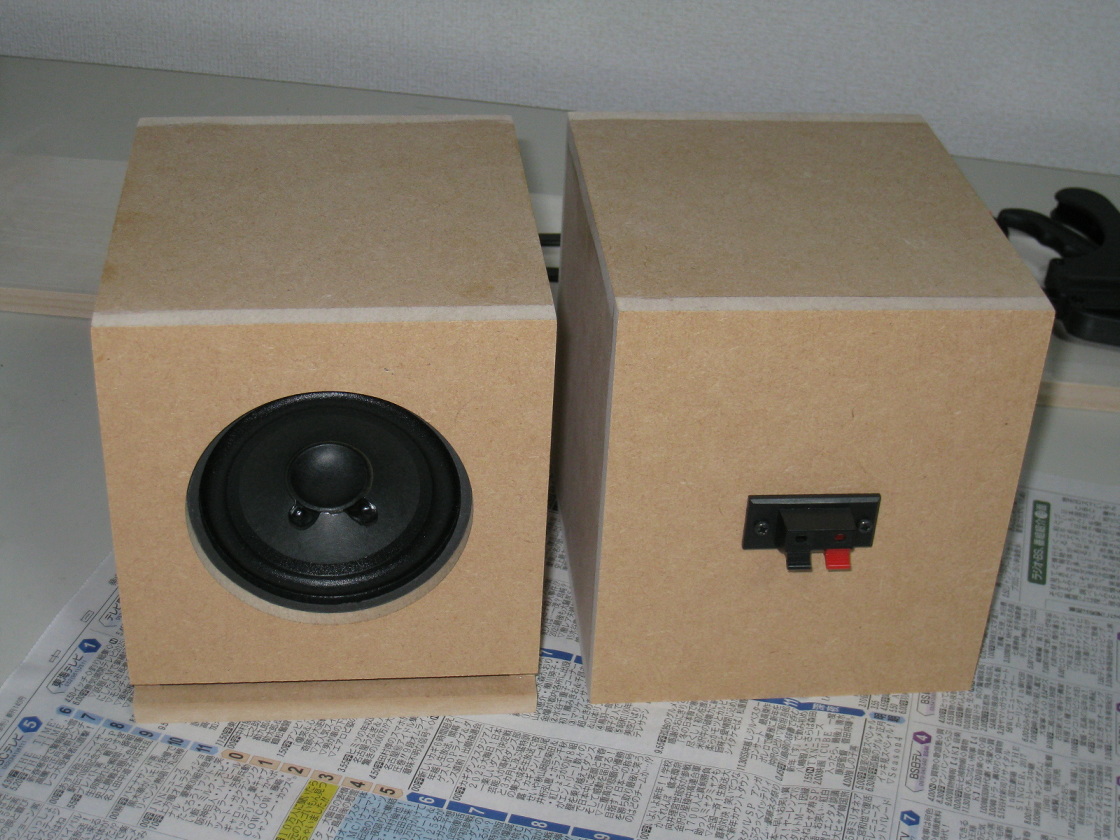

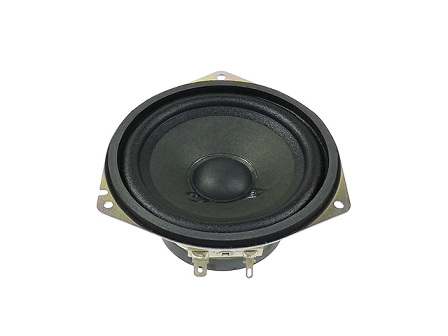

広帯域用スピーカー(F92A41-2)400円とUkigokEさんのエンクロージャー(完成品・左右のセットで)3,200円。
　　

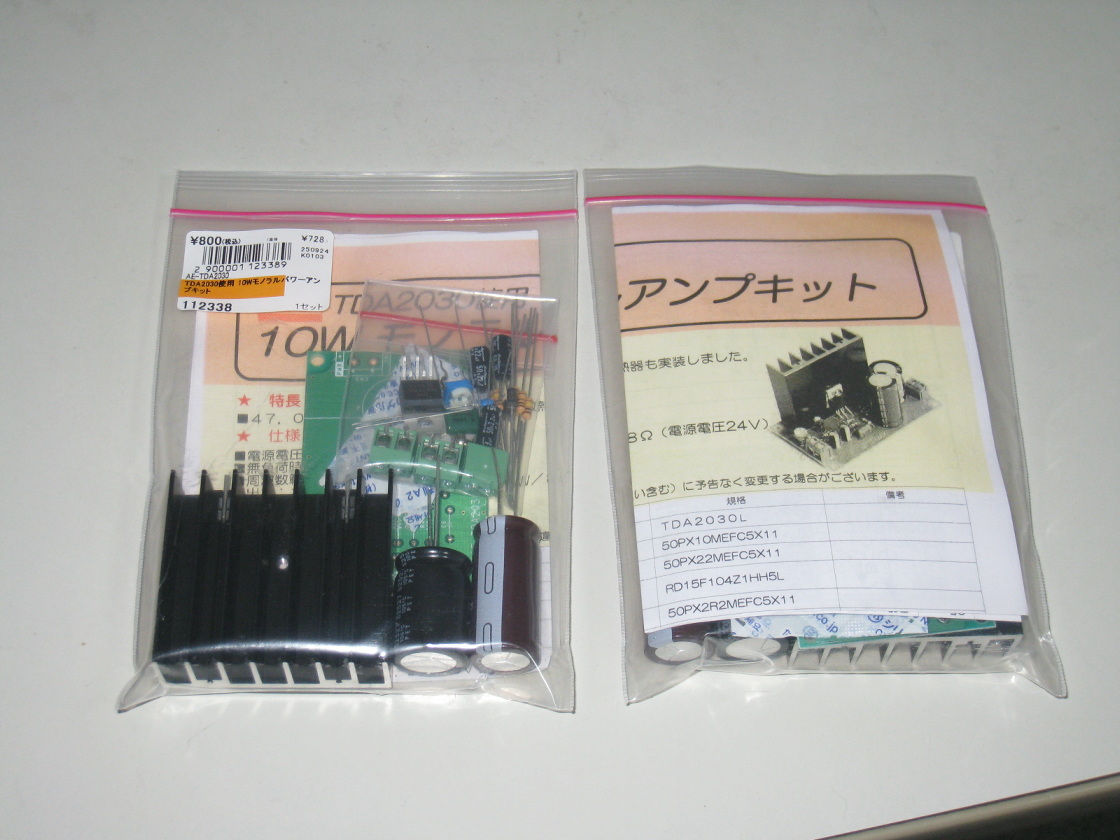

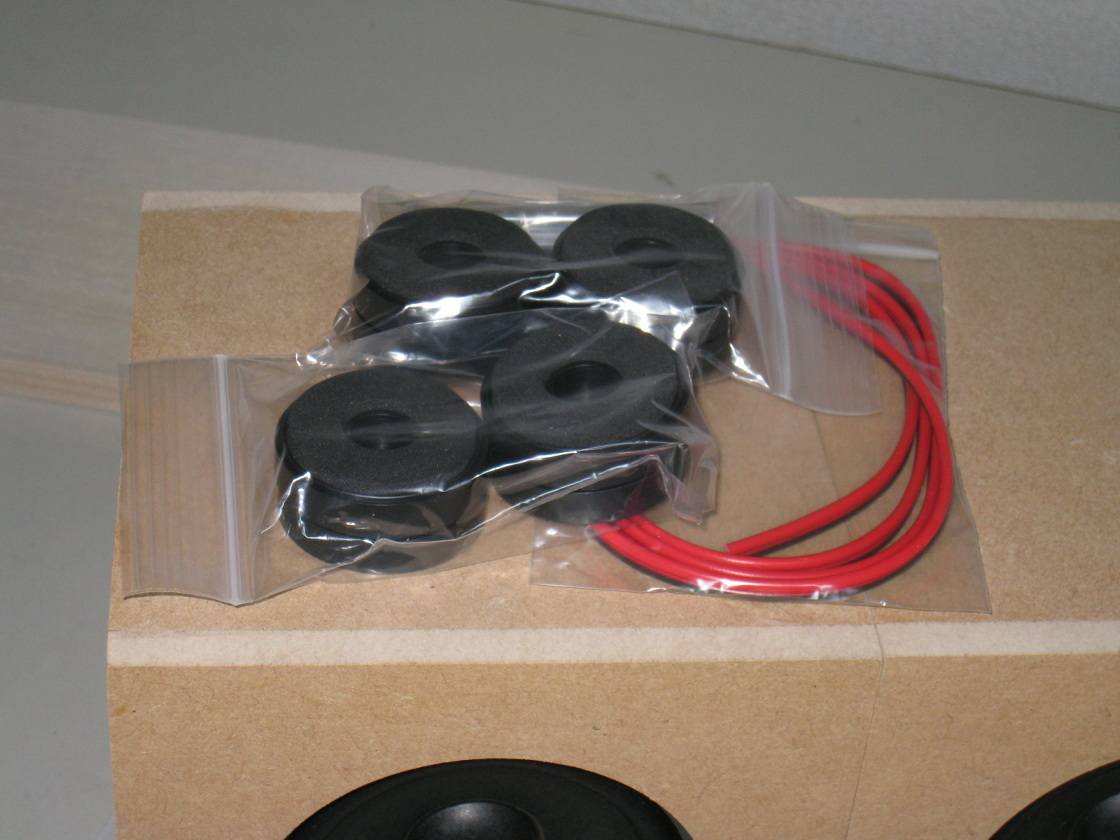

10Wモノラルパワーアンプキット(TDA2030)800円を２セット　UkigokEさんから一緒にスピーカーケーブルとプラスチック足も購入。
　　
安いものを揃えましたが、それなりの金額に。必要なものですから仕方ありませんが。

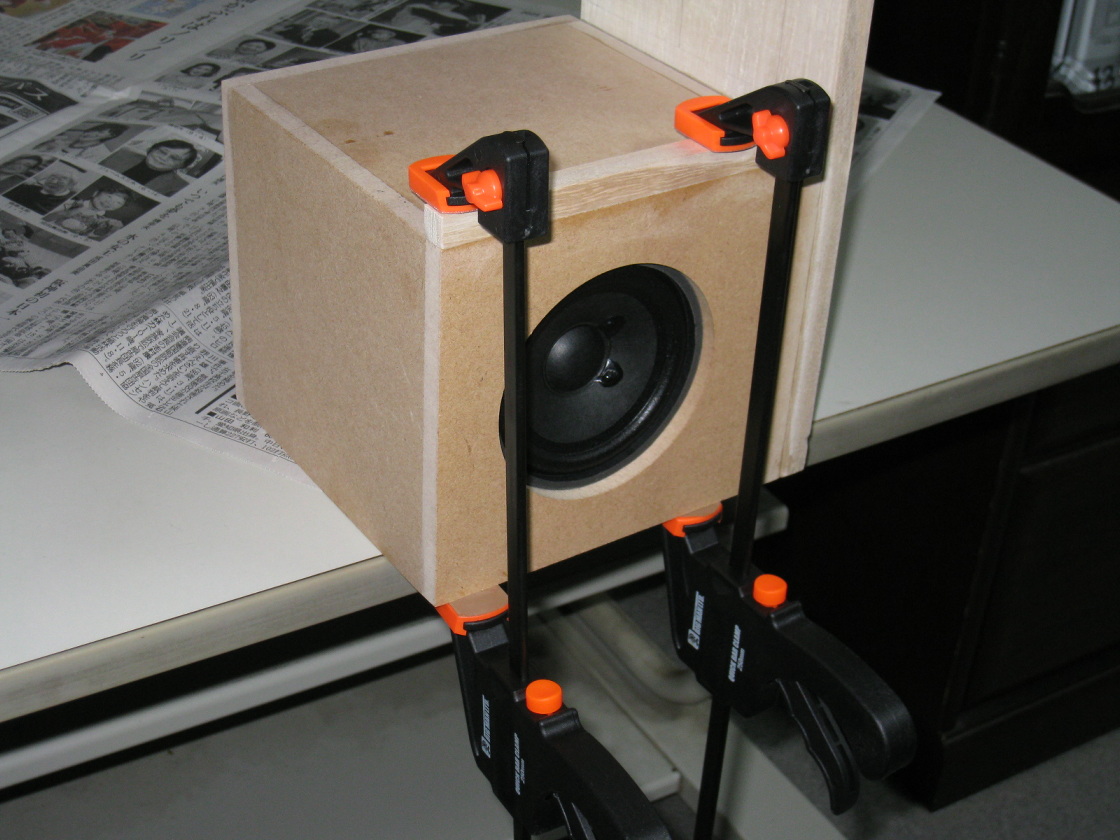

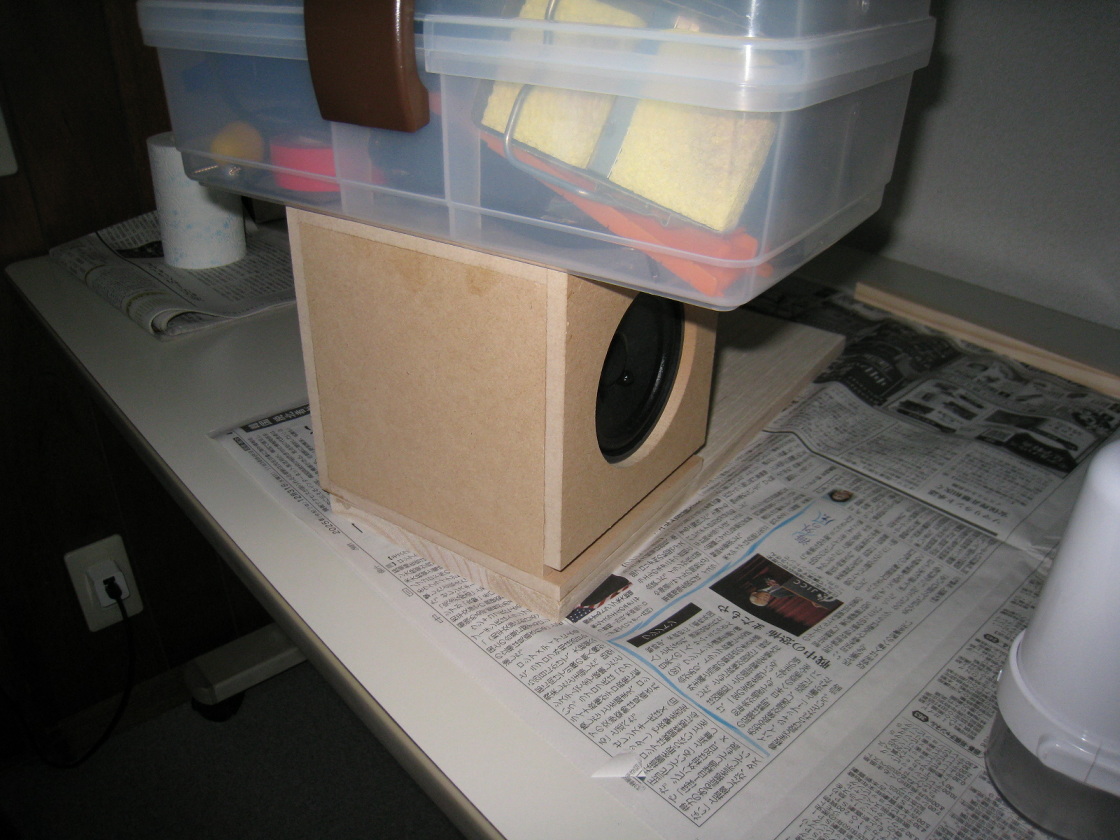

買ったクランプが固定すると滑って使い物にならず。結局、このような感じでエンクロージャーと板を固定。エンクロージャーも綺麗に製作されてます。

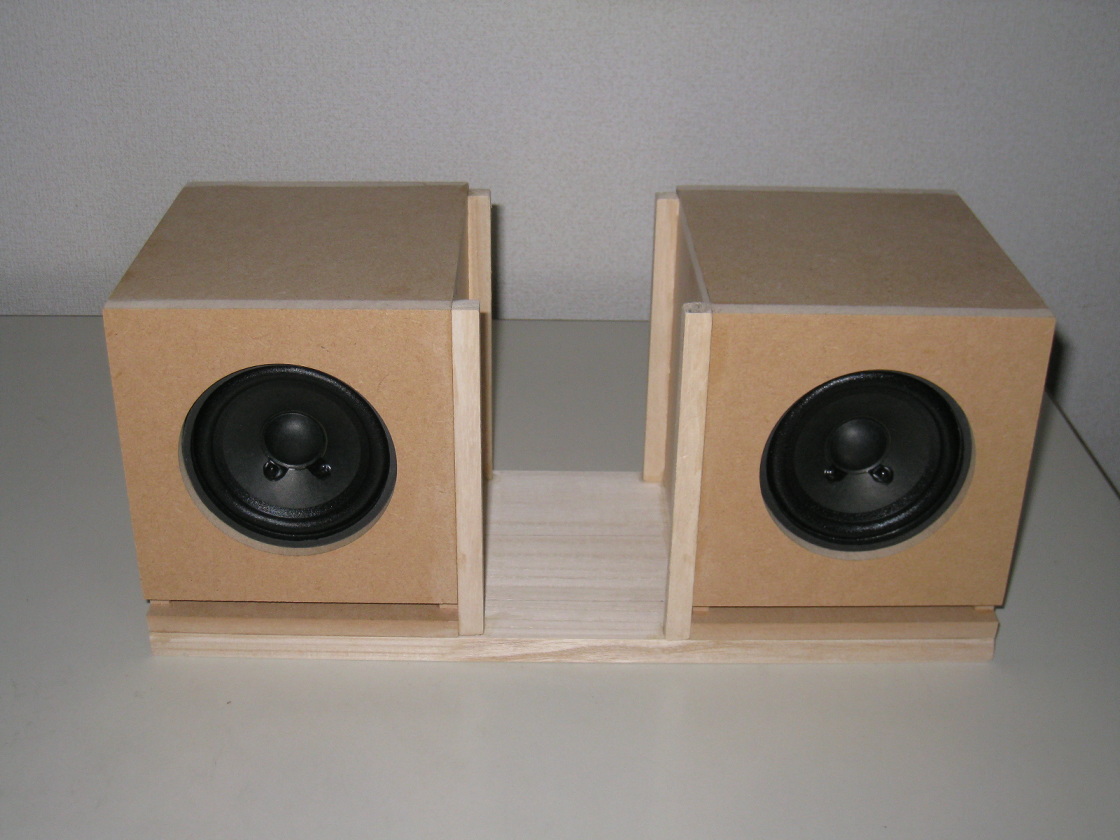

真ん中の狭い所にパワーアンプを組み込みます。横幅をもっと広くと考えましたが、オーディオラックに置く予定なのでこの寸法にしました。
正月休みで一部部品の到着が遅れるのでのんびりと製作していきます。
　　

クランプの固定面がツルツルなので、これでは滑って固定できない。手持ちで滑り止めテープがあり、これを貼って解決。

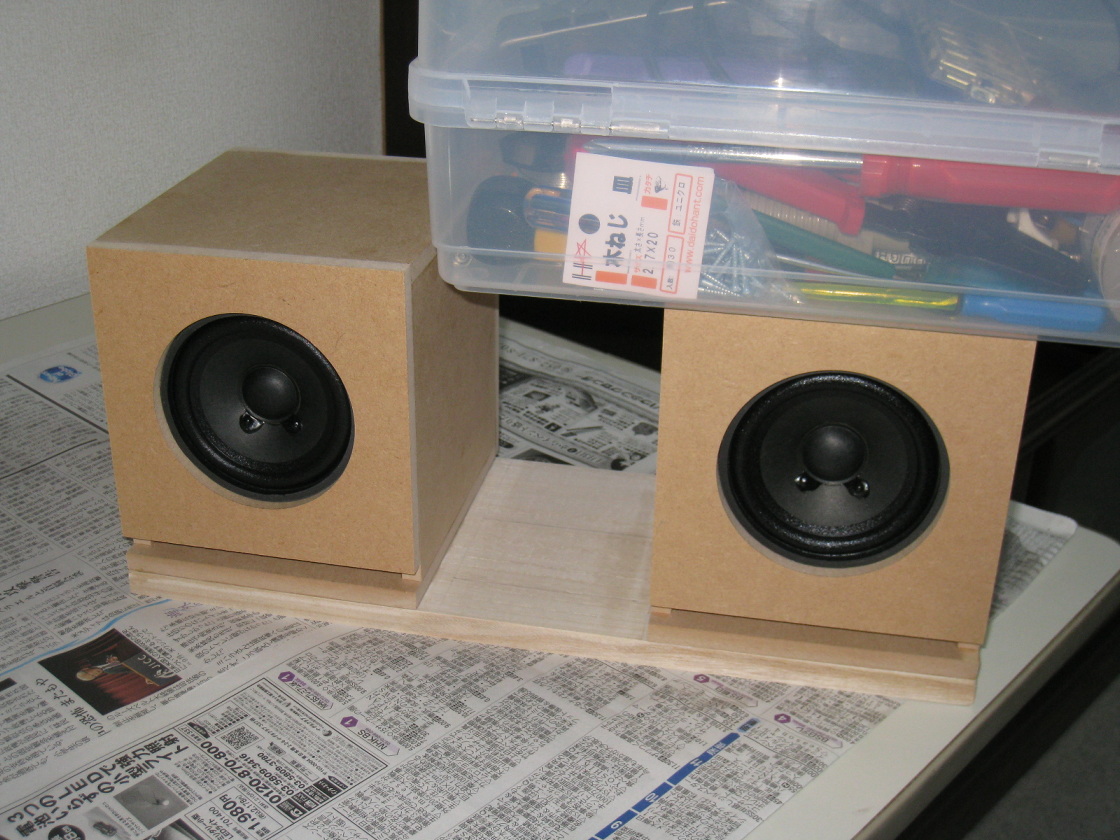

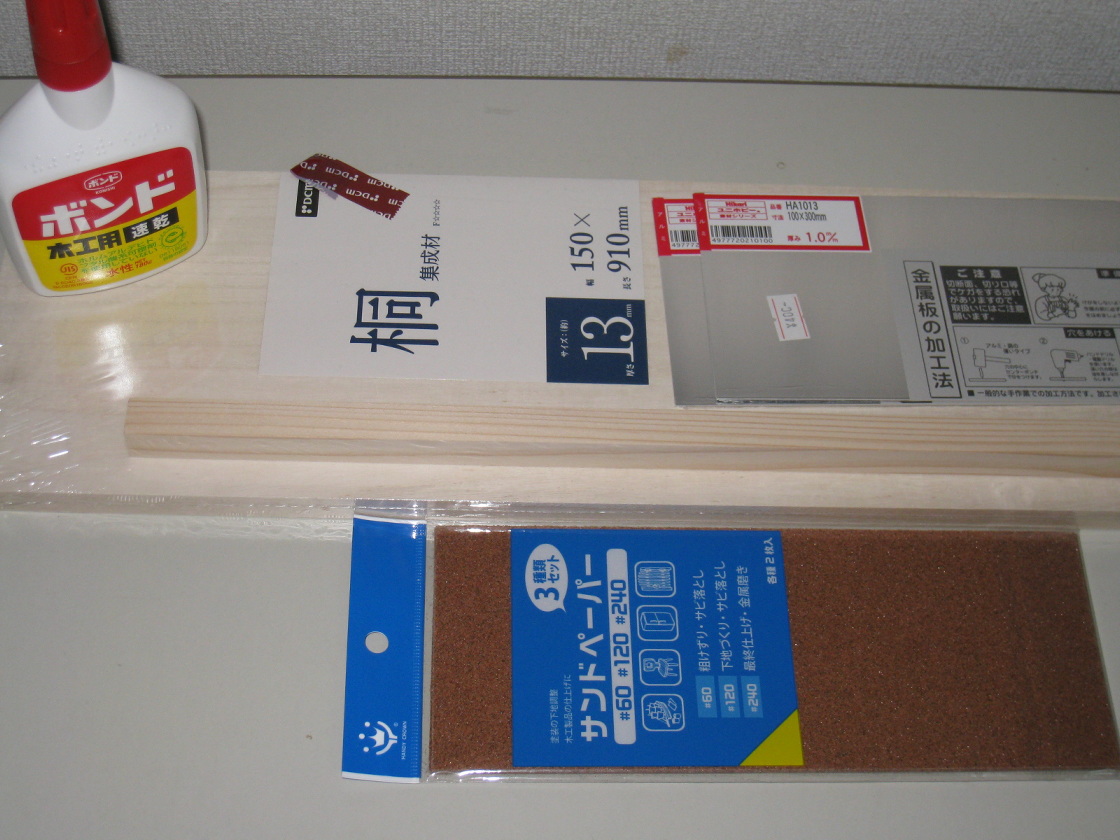

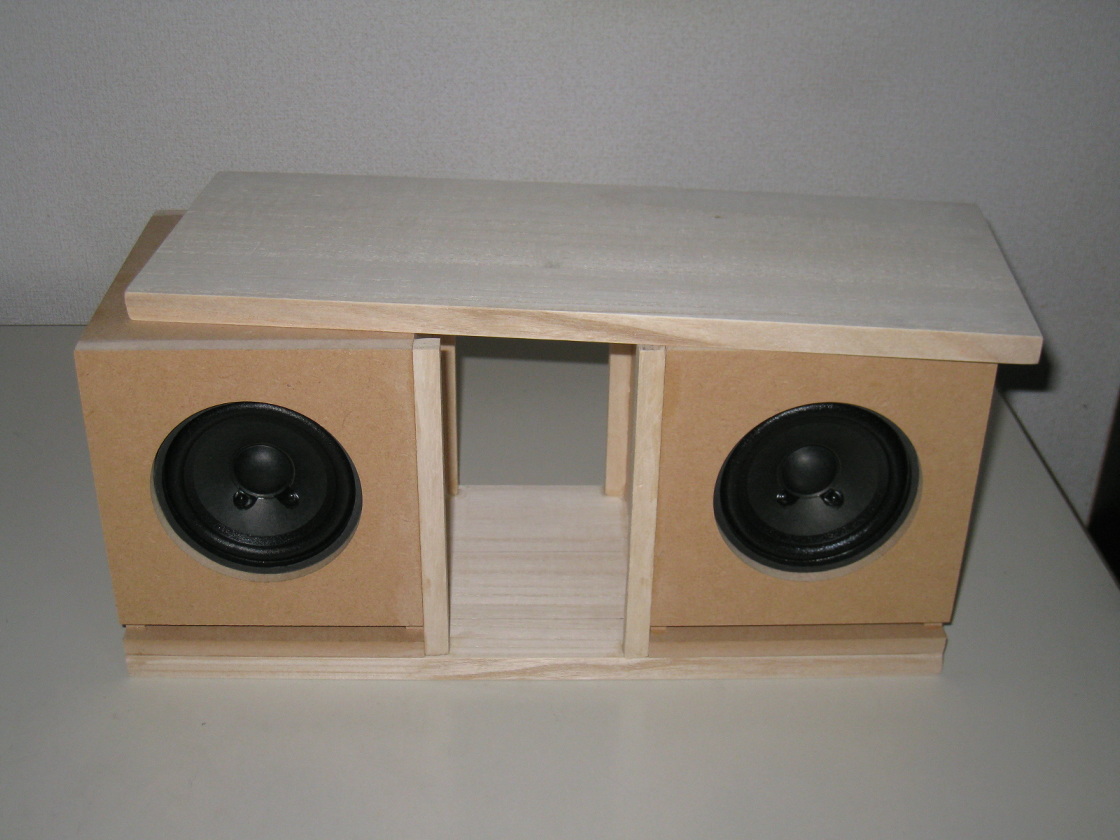

ボンドで固定し完成です。右写真の天板は、真ん中にアンプを組み込み、前後のパネルを取り付け後に貼り付けて完成です。次はアンプの製作かな・・・。
塗装も考えたが失敗しそうなので諦めた。
　　

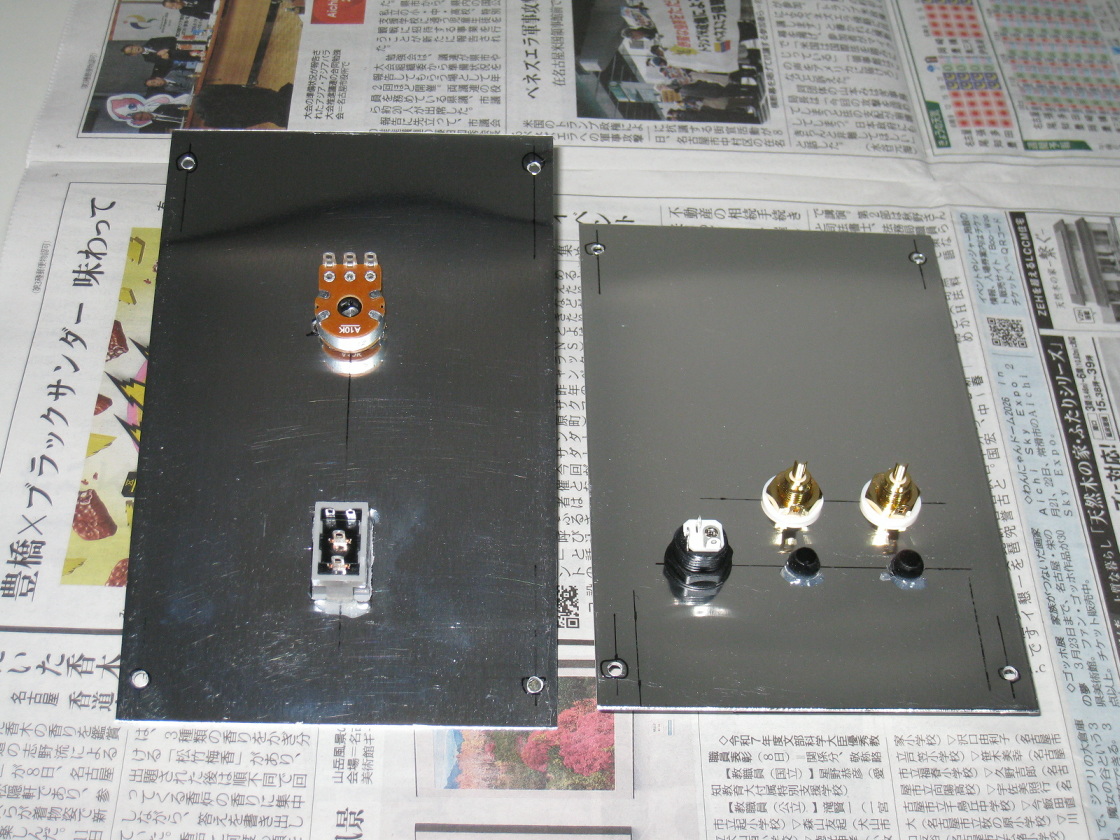

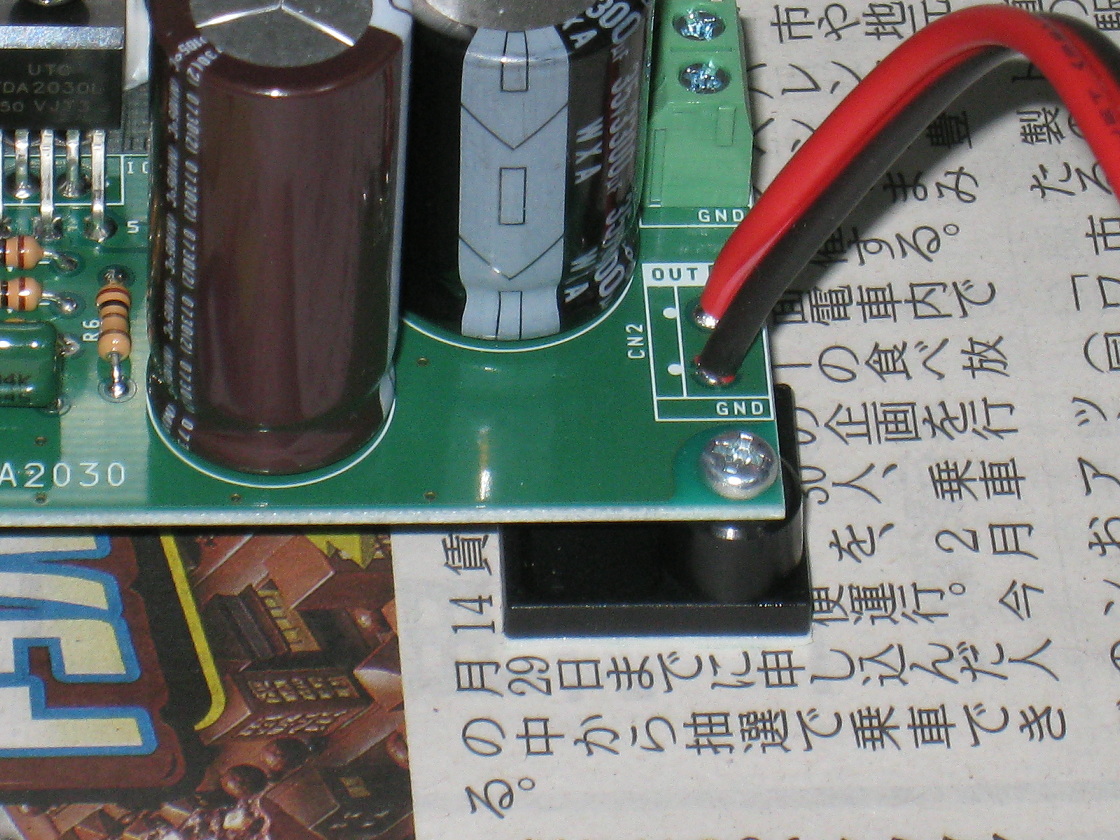

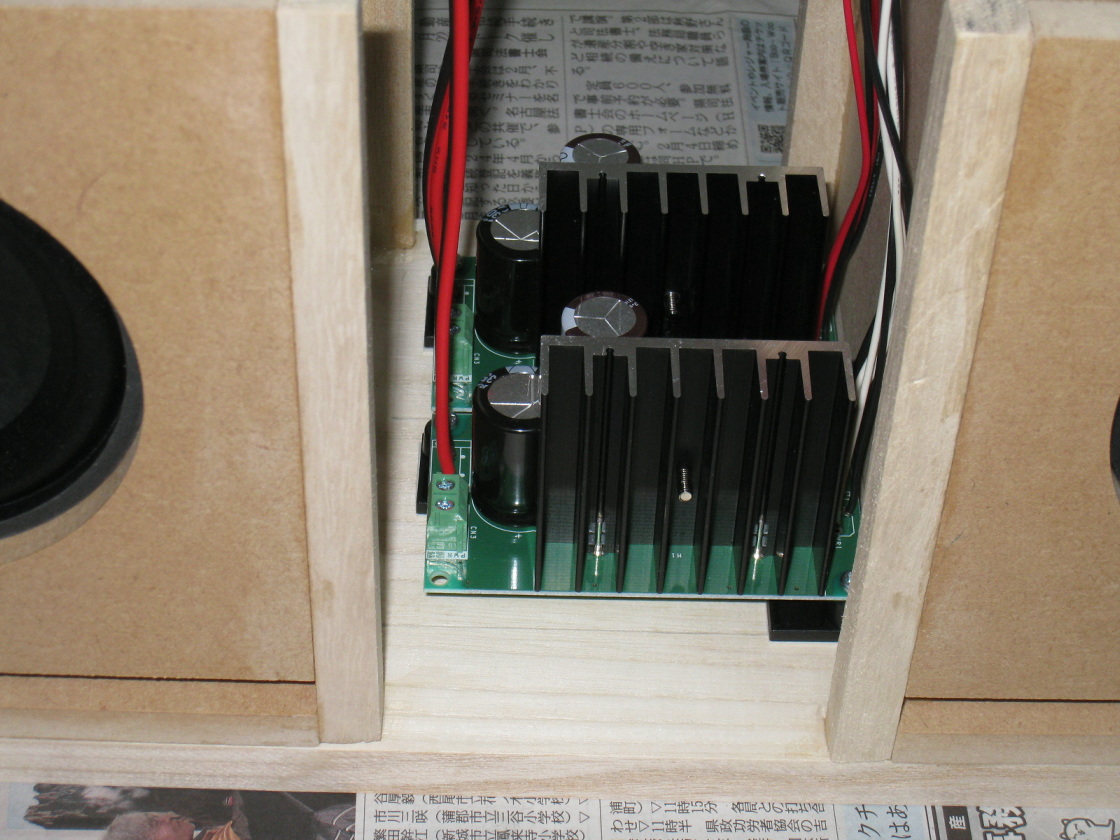

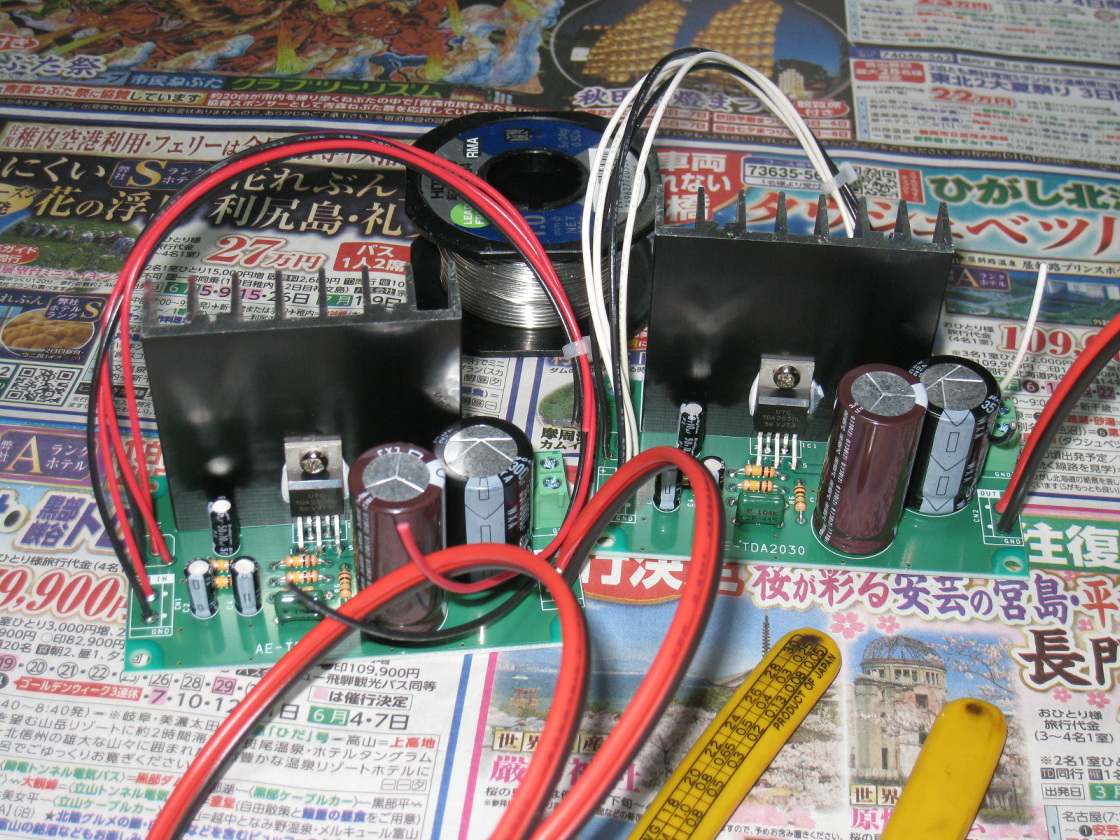

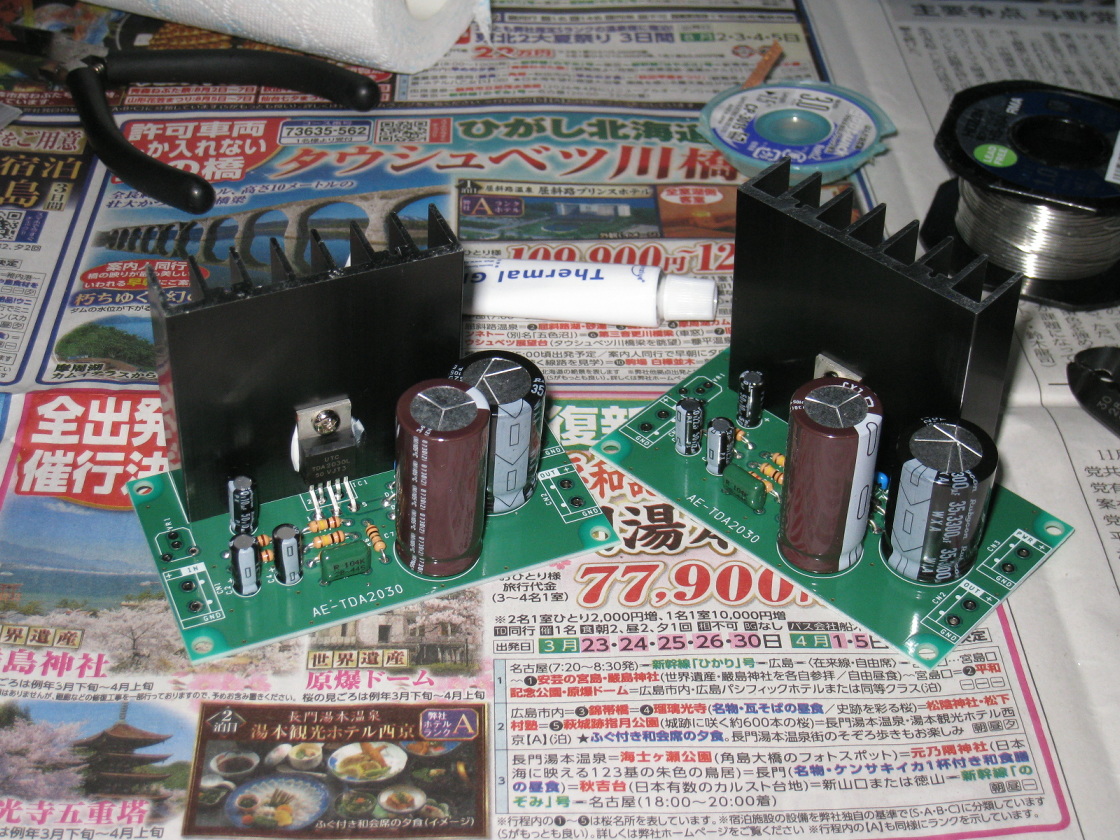

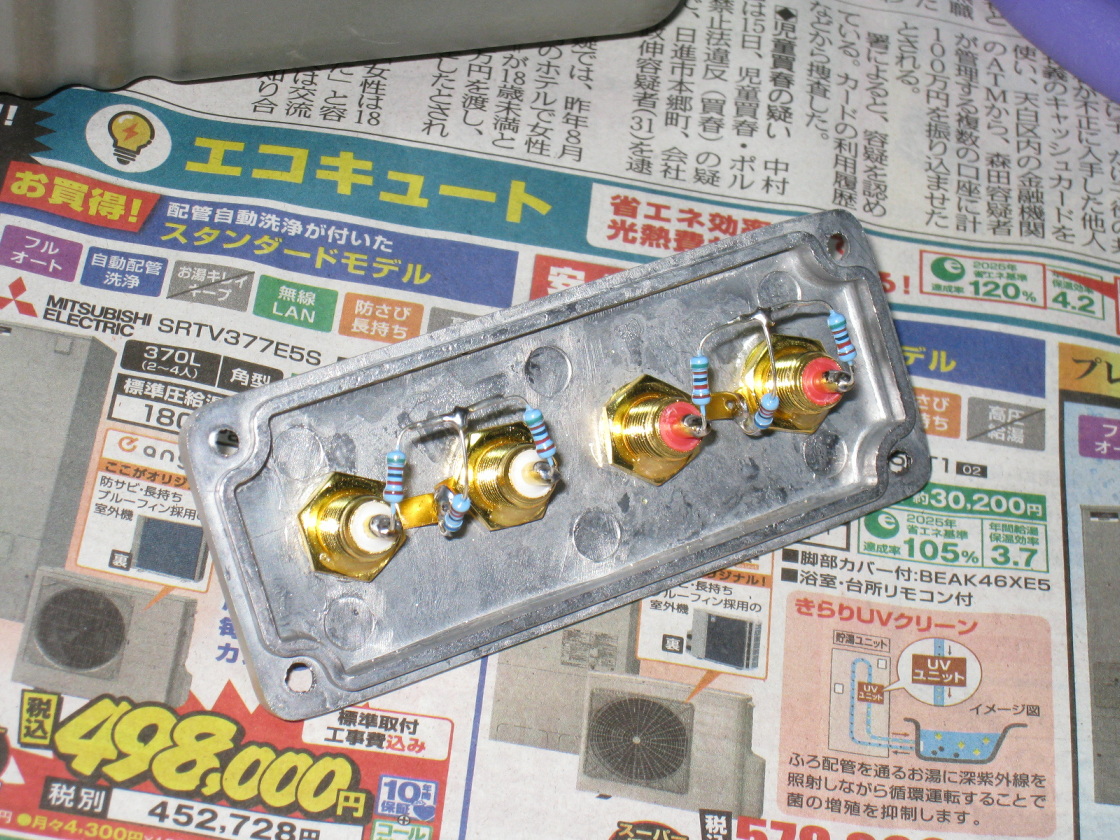

モノラルパワーアンプ×２基板完成・ターミナルブロックは電源部以外はケーブルを基板に直付け・音量ボリューム(付属の半固定ボリュームは使用せず)は外付けに。
　　

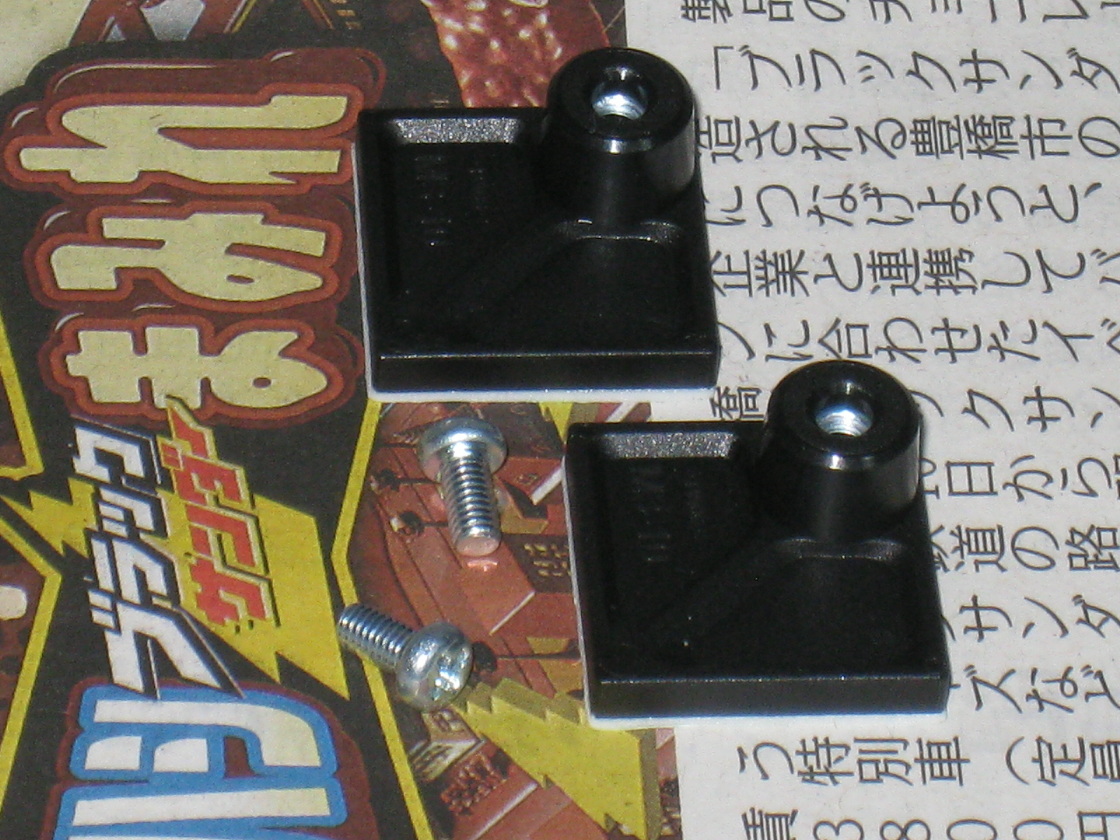

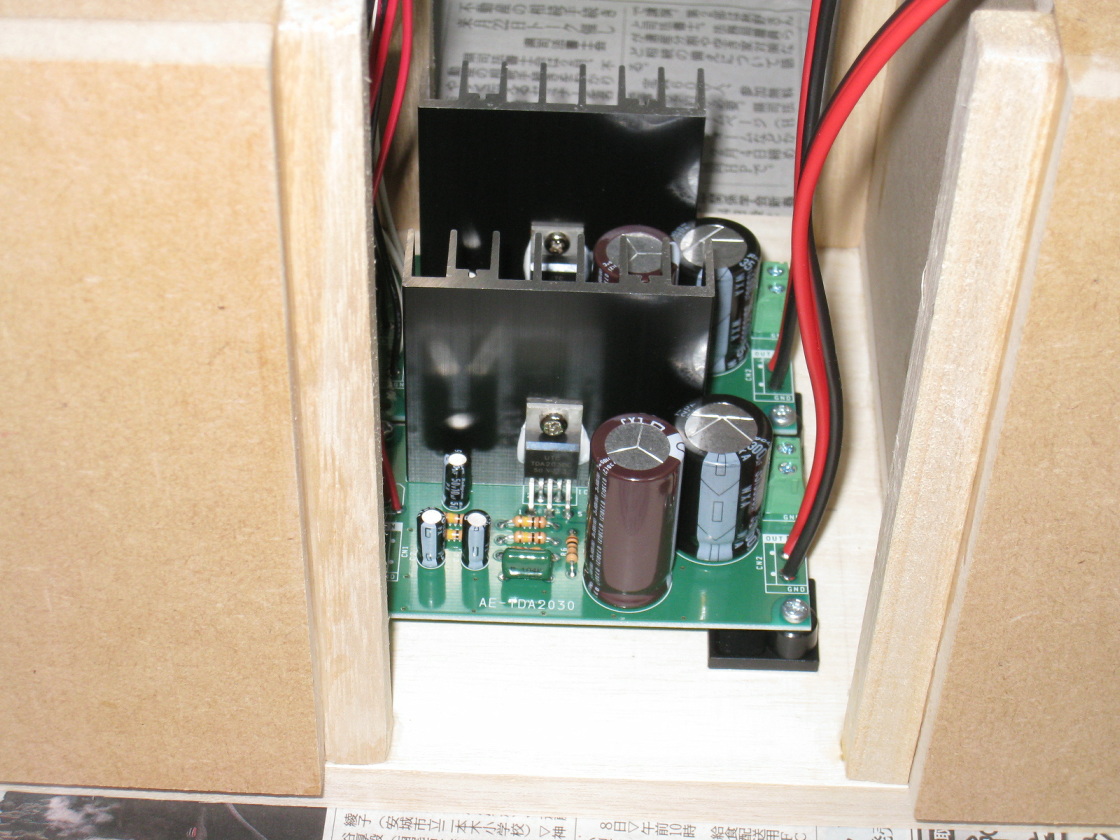

基板取り付けは、秋月電子通商の貼付型スペーサー(ビス付き)を利用しました。
　　

　　

　　

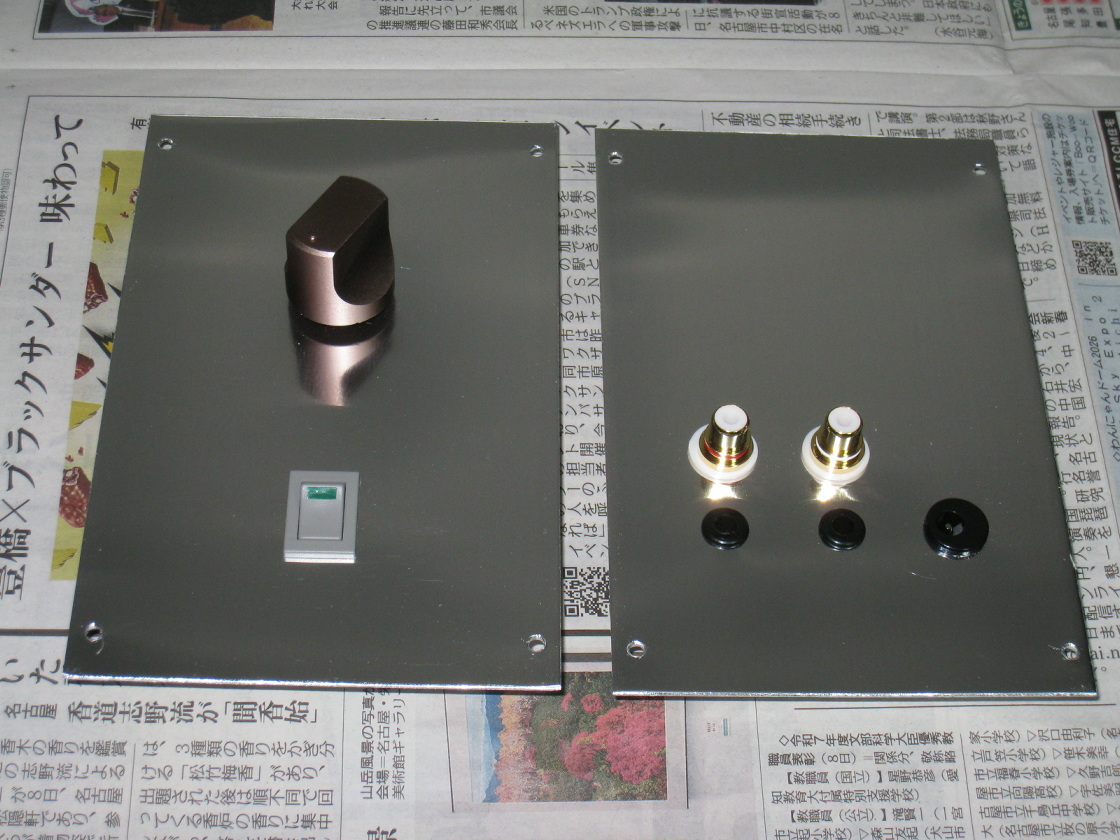

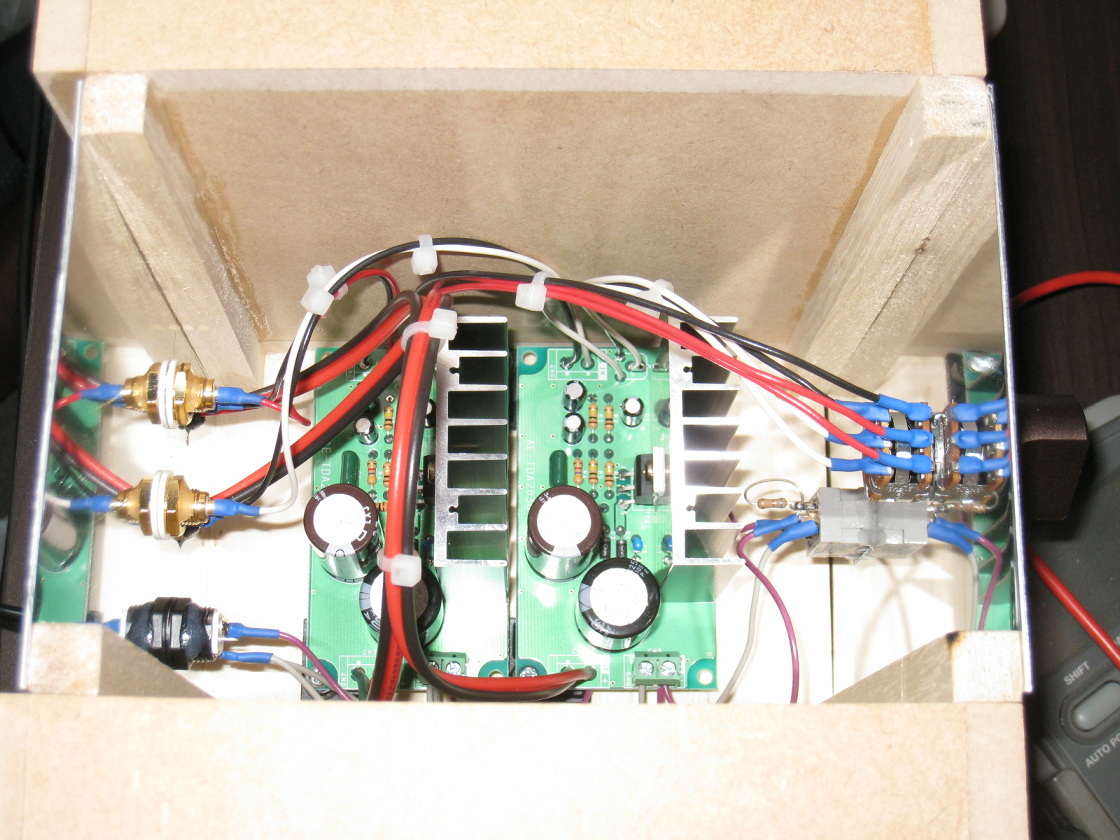

完成しましたが、天板と木製ハンドル・プラスチック足を付ける前に、アンプ部をテストしようとしましたが適当なRCAケーブルが無いので、音出しは後日・・・。

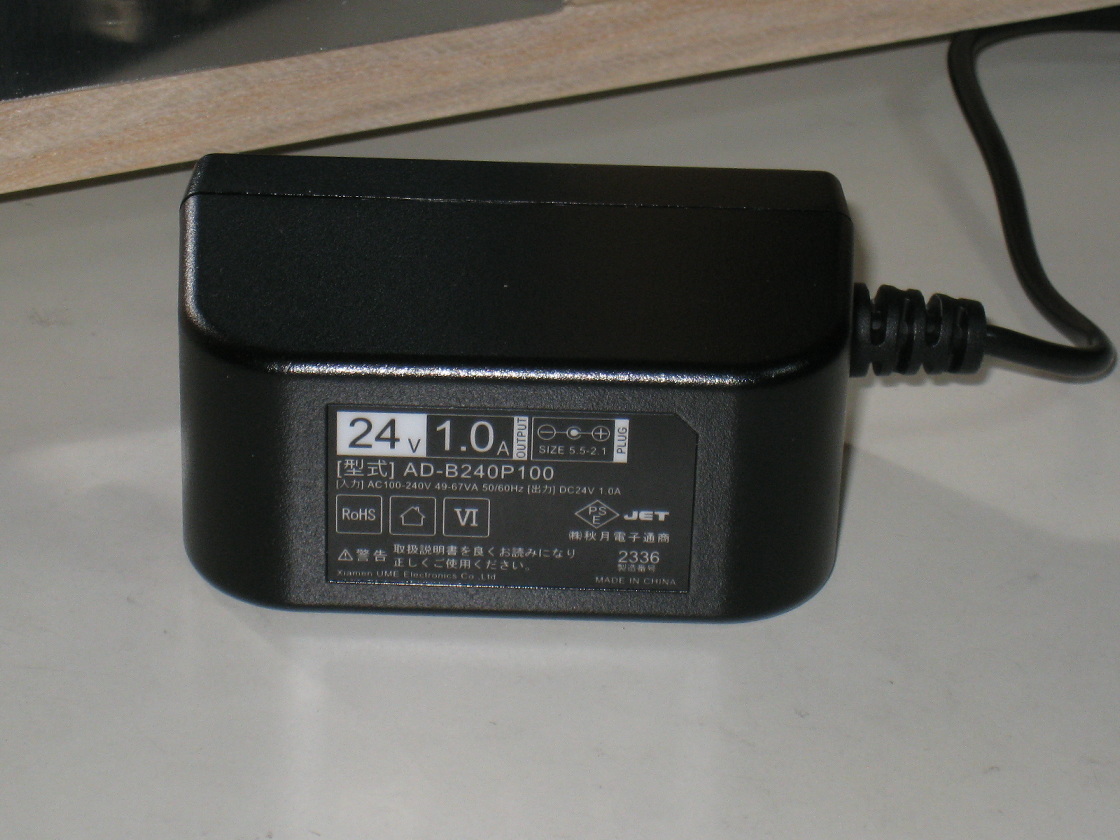

電圧・配線間違いはありません(間違いようもないけど)でした。ACアダプターは秋月電子通商のAD-B240P100(24V1A)を使用しました。
　　

正直アンプ部の横幅10cmはちょっと狭すぎた。
　　

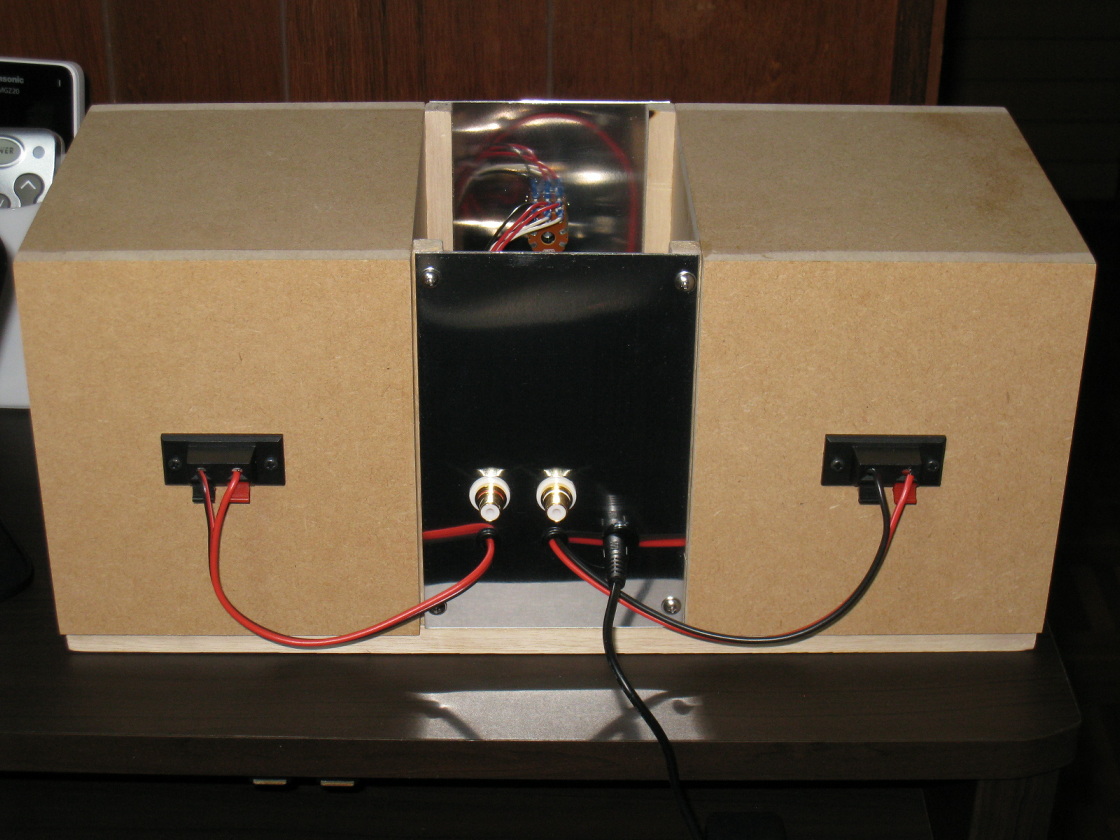

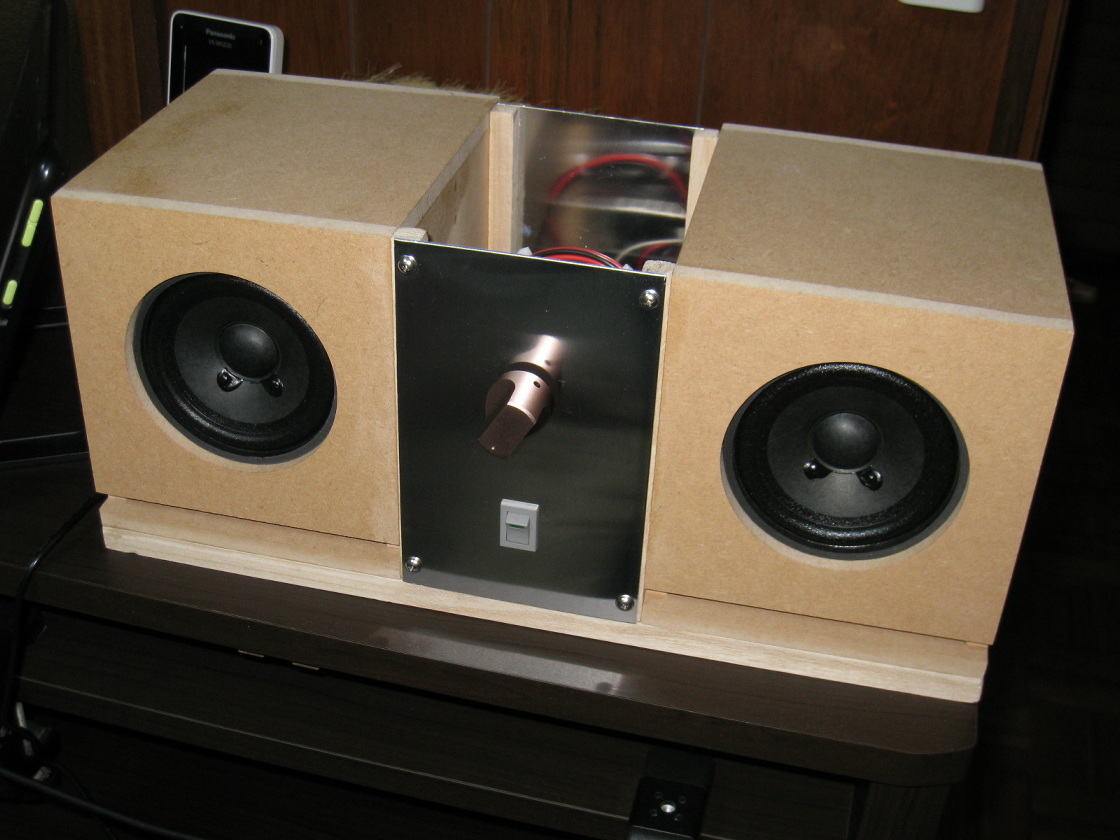

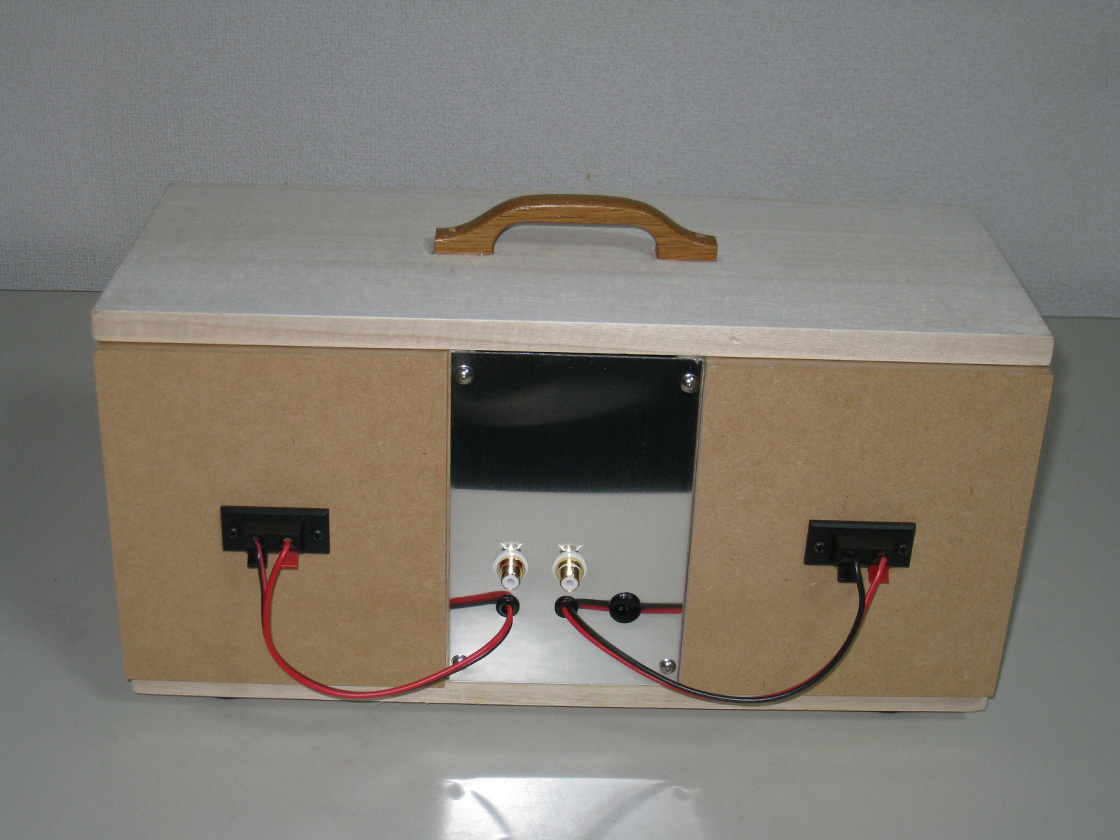

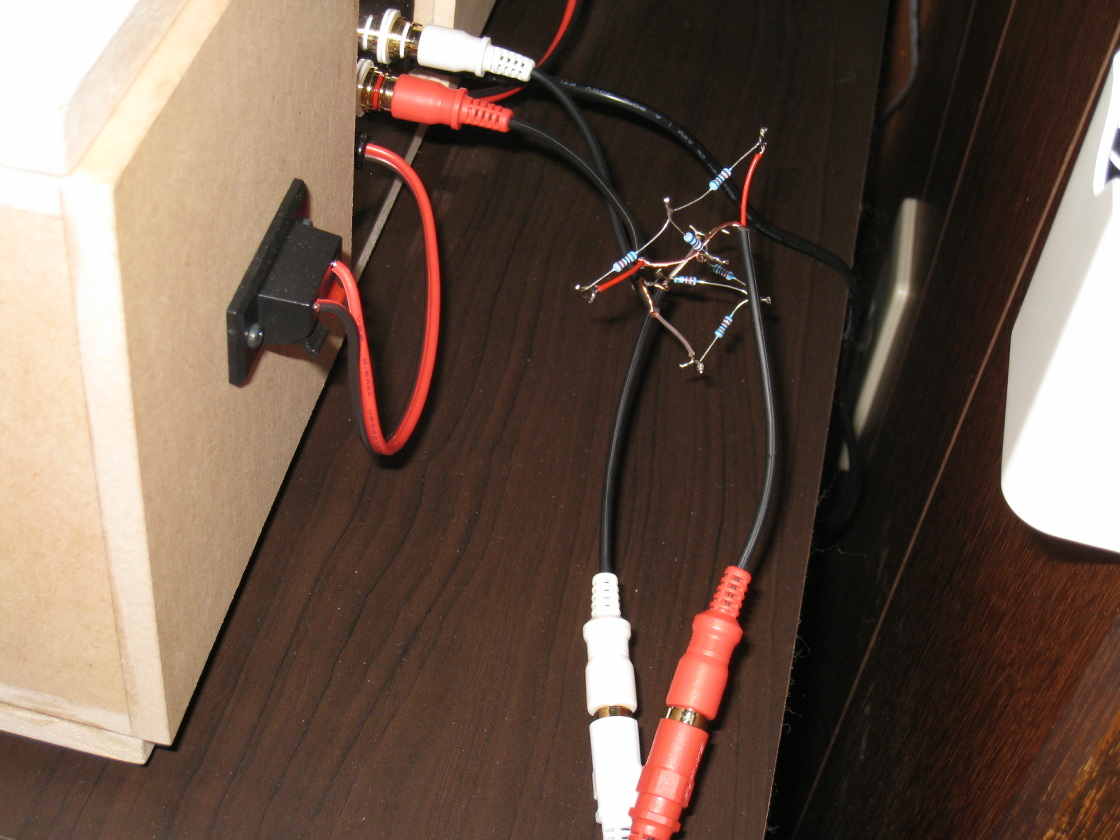

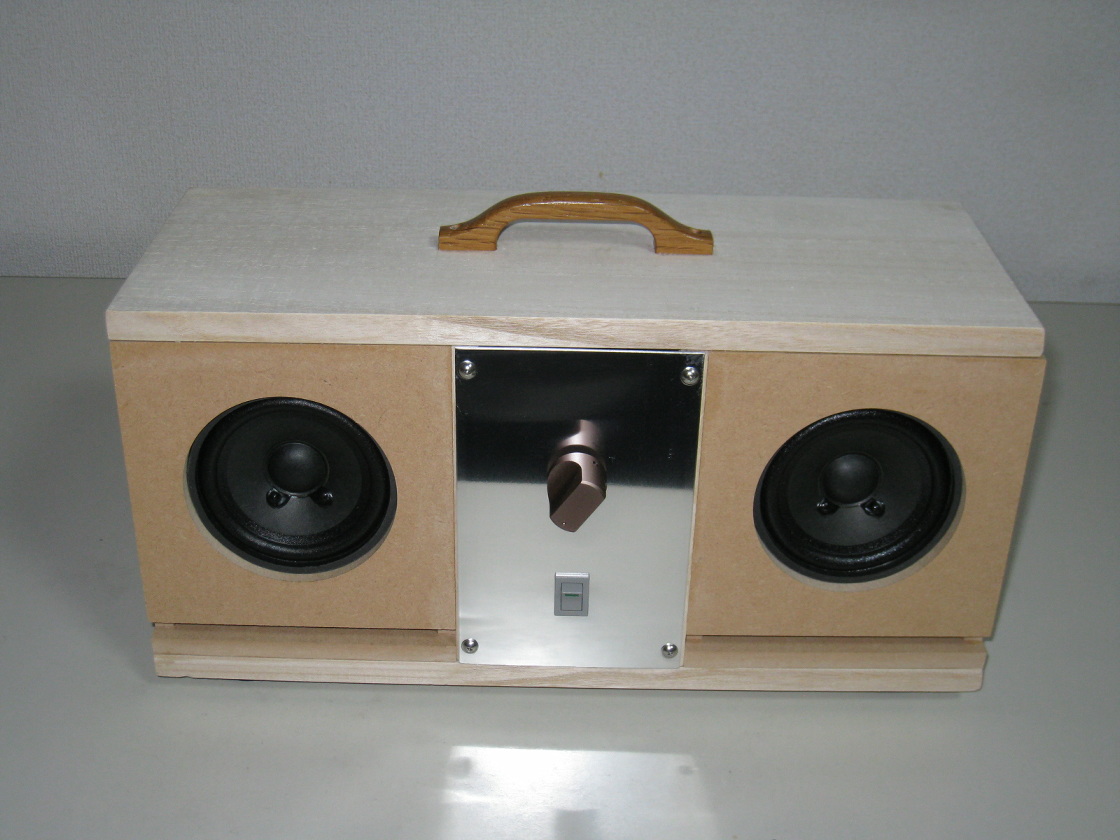

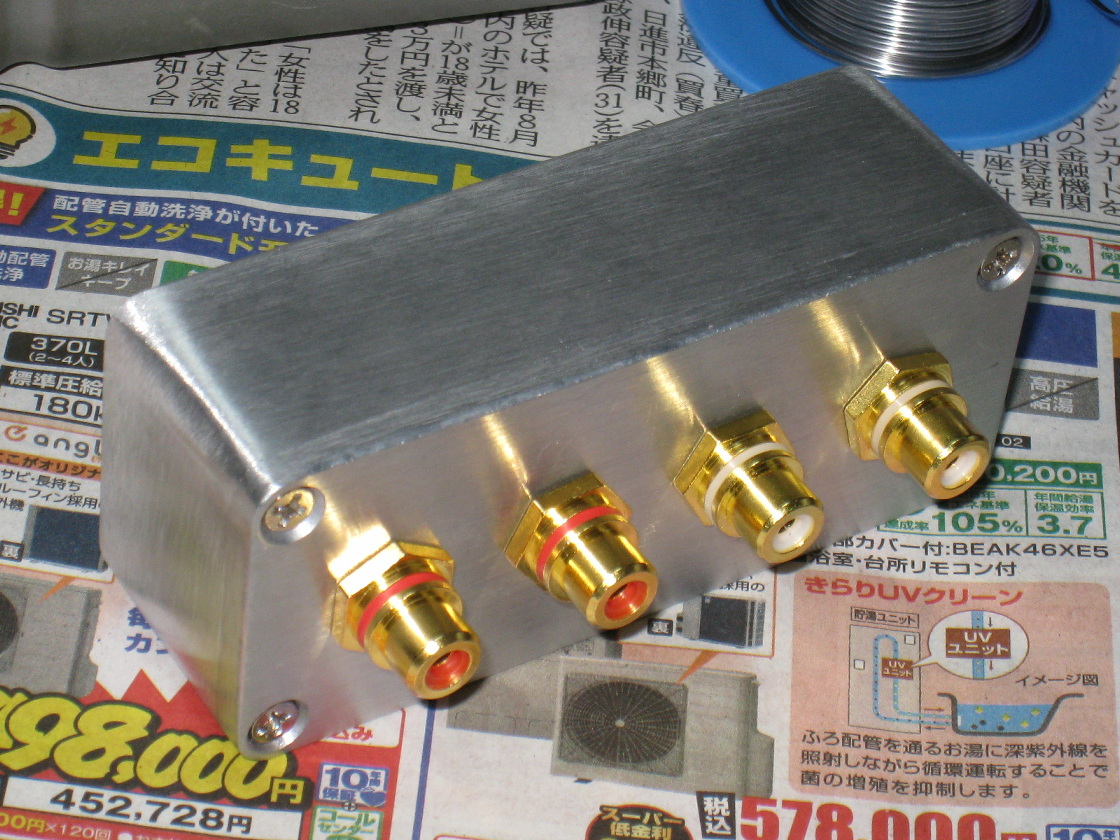

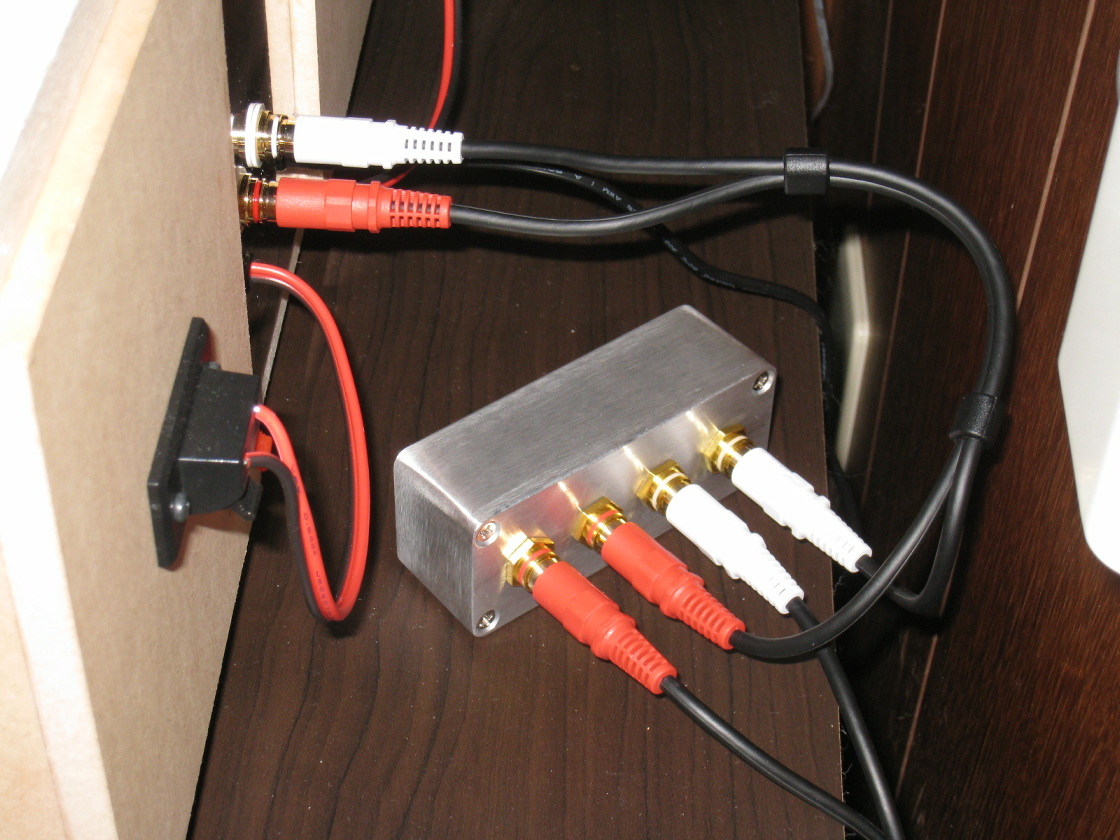

既存のケーブルを繋ぎ変えて音出しも問題なしだがエージングは必要かと。天板・木製ハンドル・プラスチック足を取り付けて完成。(2026年1月10日完成)
　　

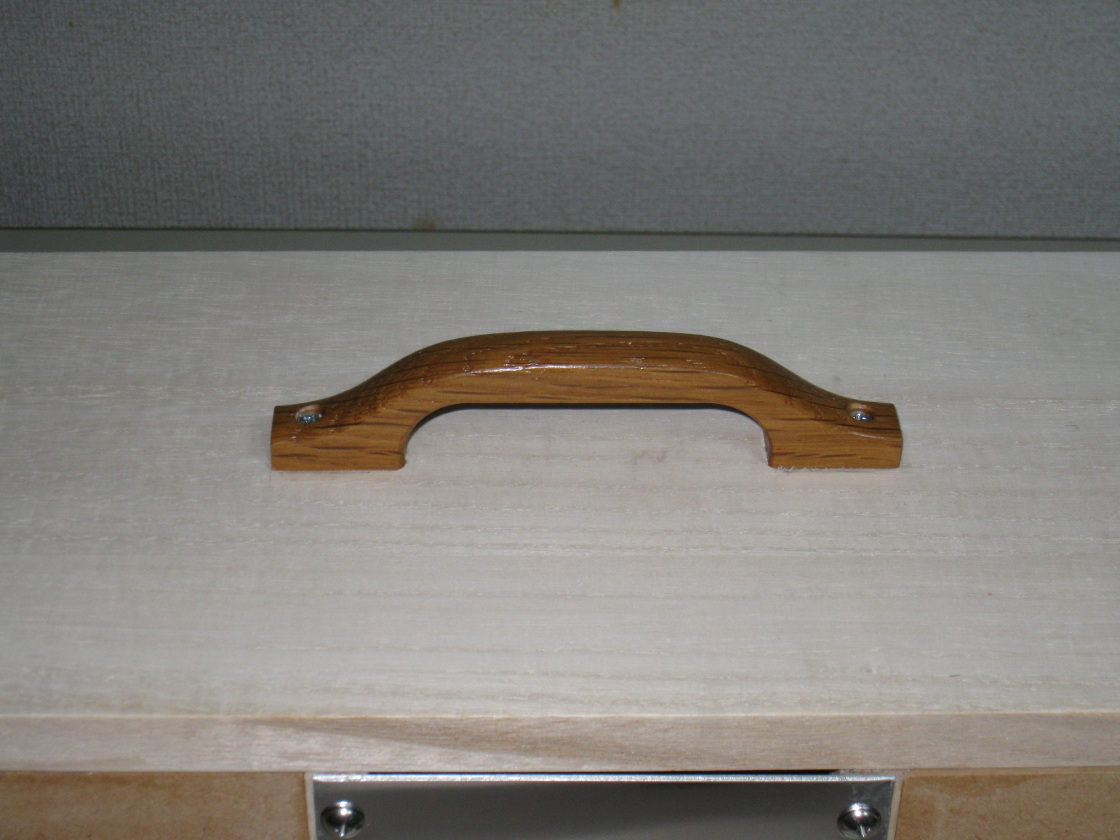

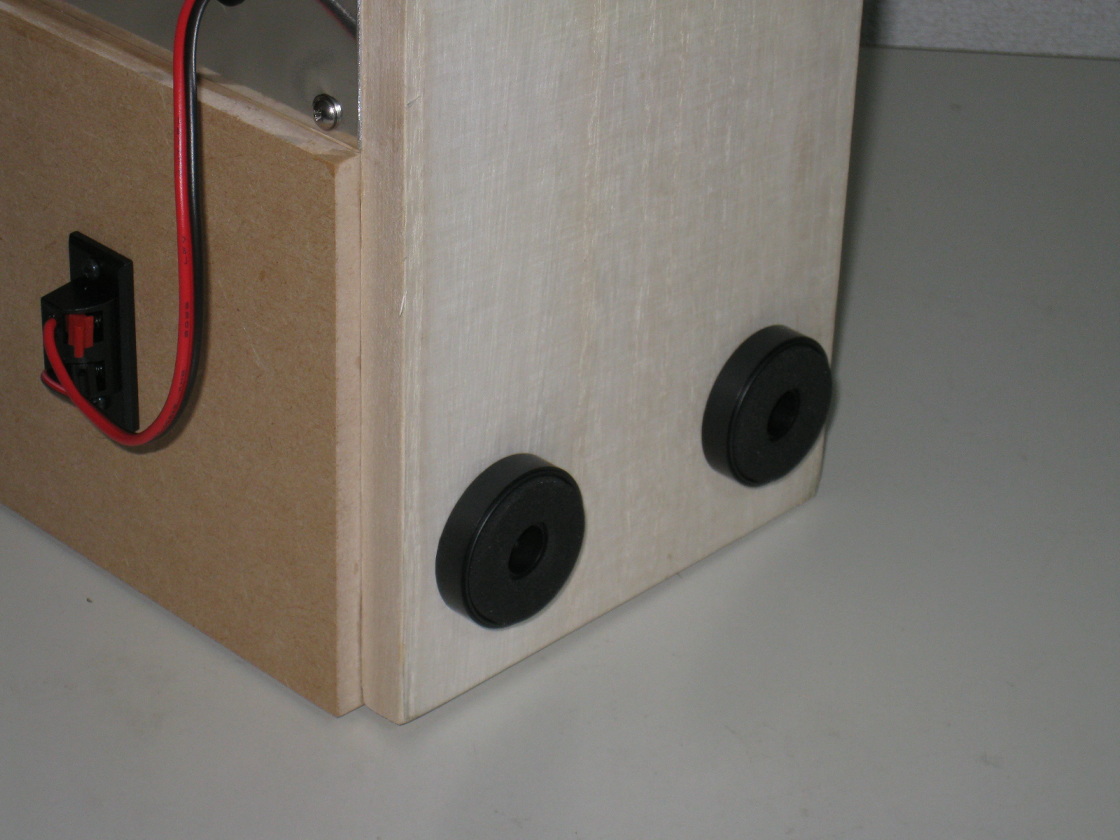

木製ハンドルはAmazonで293円、プラスチック足はUkigokEさんで240円のものです。
　　

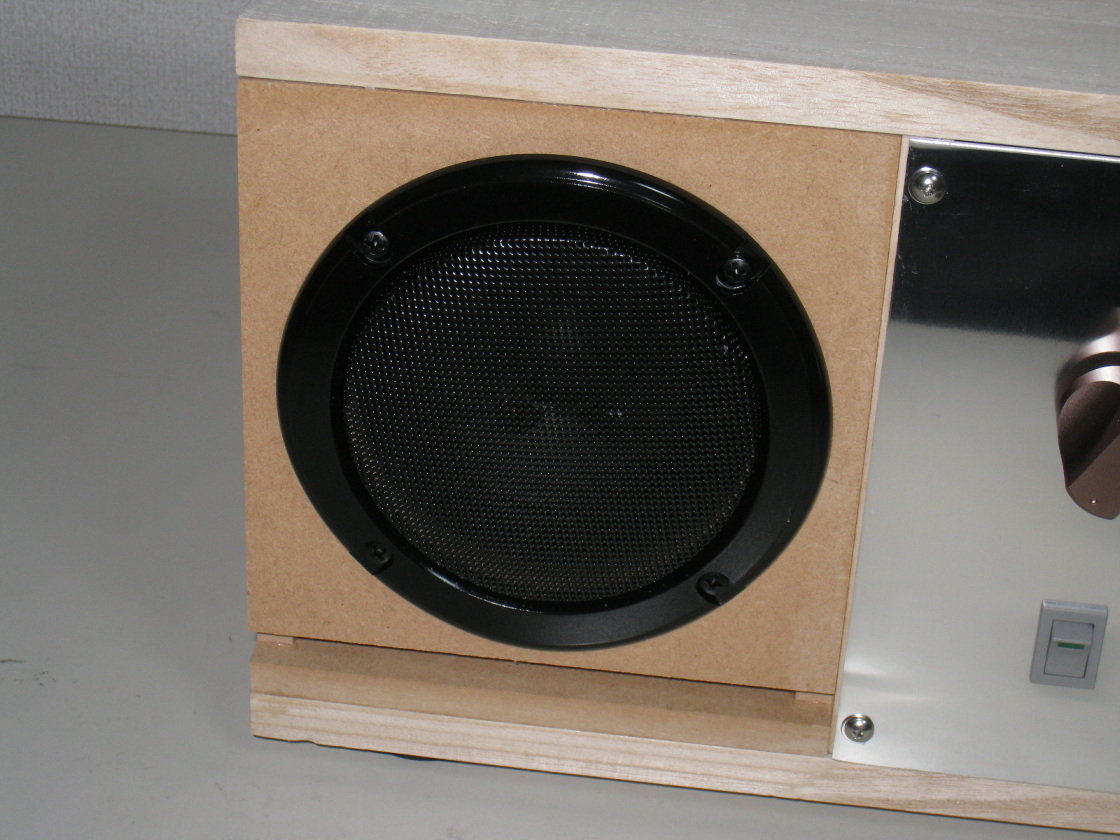

Amazonで1,359円(2個セット)の4インチスピーカーグリルカバーを取り付けました。これで、すべて完成しました・・・エージングが続く。
