禁断のヘッドホンアンプ(new_western_elec)の製作

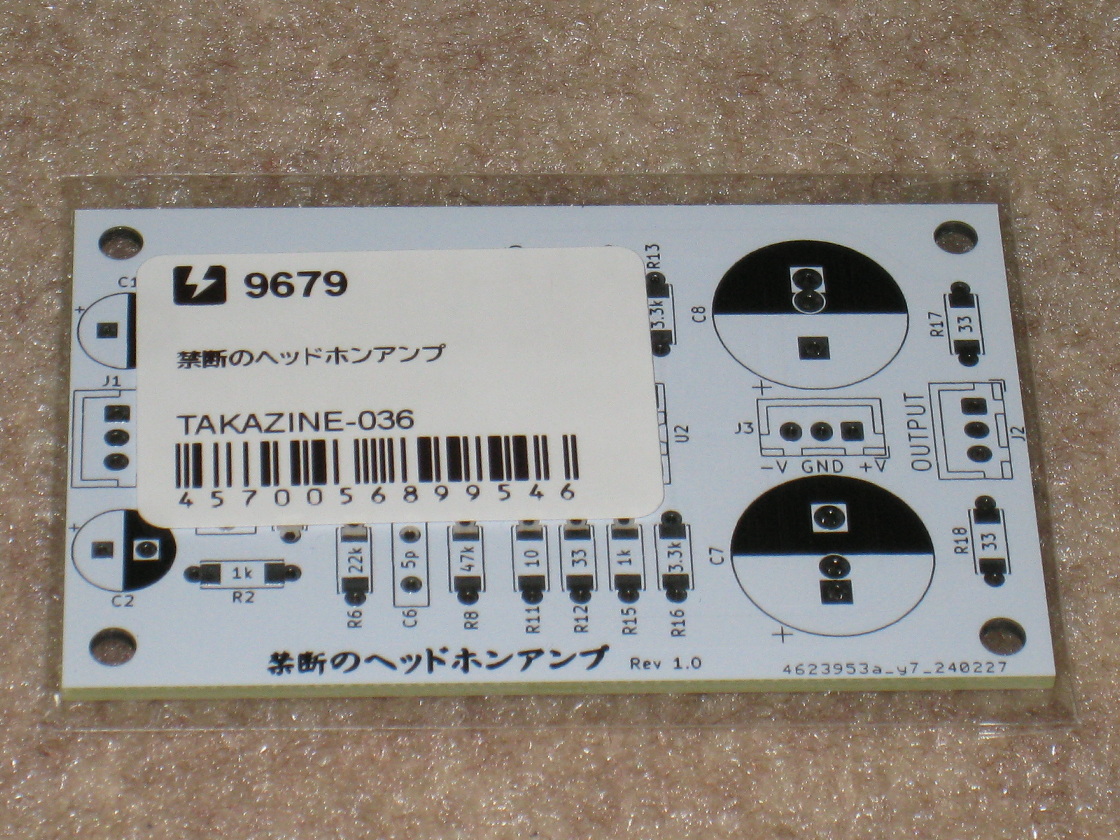

たかじんさんのサイト(new_western_elec)で頒布されている「禁断のヘッドホンアンプ」基板を入手しました。
今、使用しているバランス型ヘッドホンアンプ(ぺるけ式FET差動バランス型ヘッドホンアンプ2017年版＋電動ボリュームとバランス型ヘッドホンアンプ(非公開))
を製作して１年以上(2024年12月現在)使用し、特に不満もなく過ごしていましたが、そろそろ簡単なものでも作ろうかと思い、色々なサイトを見て見つけたものです。
記事の一行目には、知る人ぞ知る、禁断のヘッドホンアンプ基板です。とあり、興味が湧いてきました。
電源は簡単な仮想グランド電源を予定しています。
　　

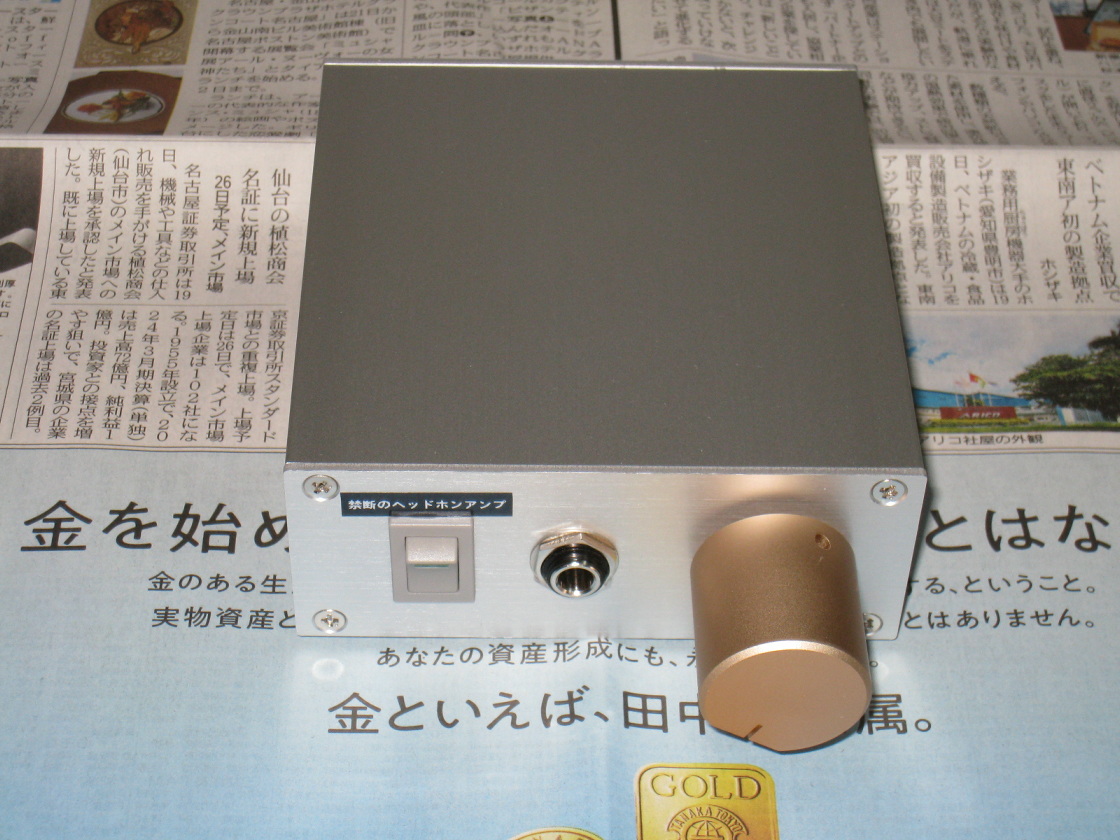

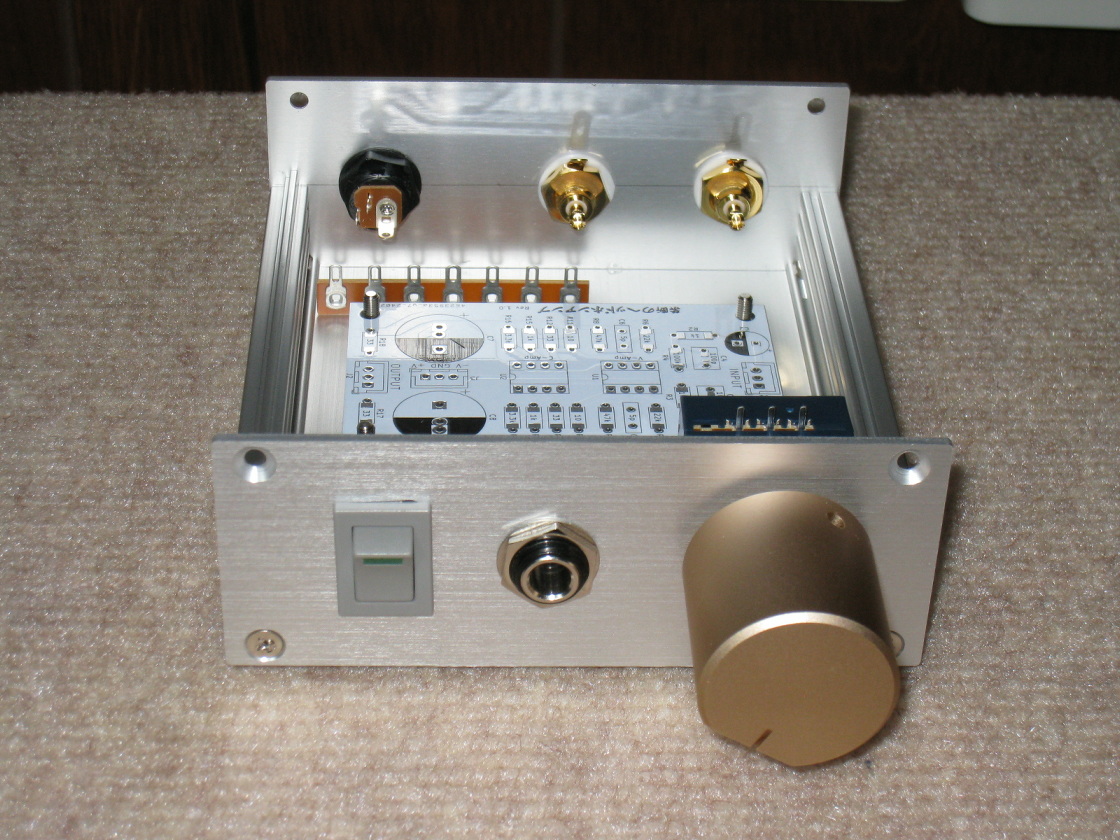

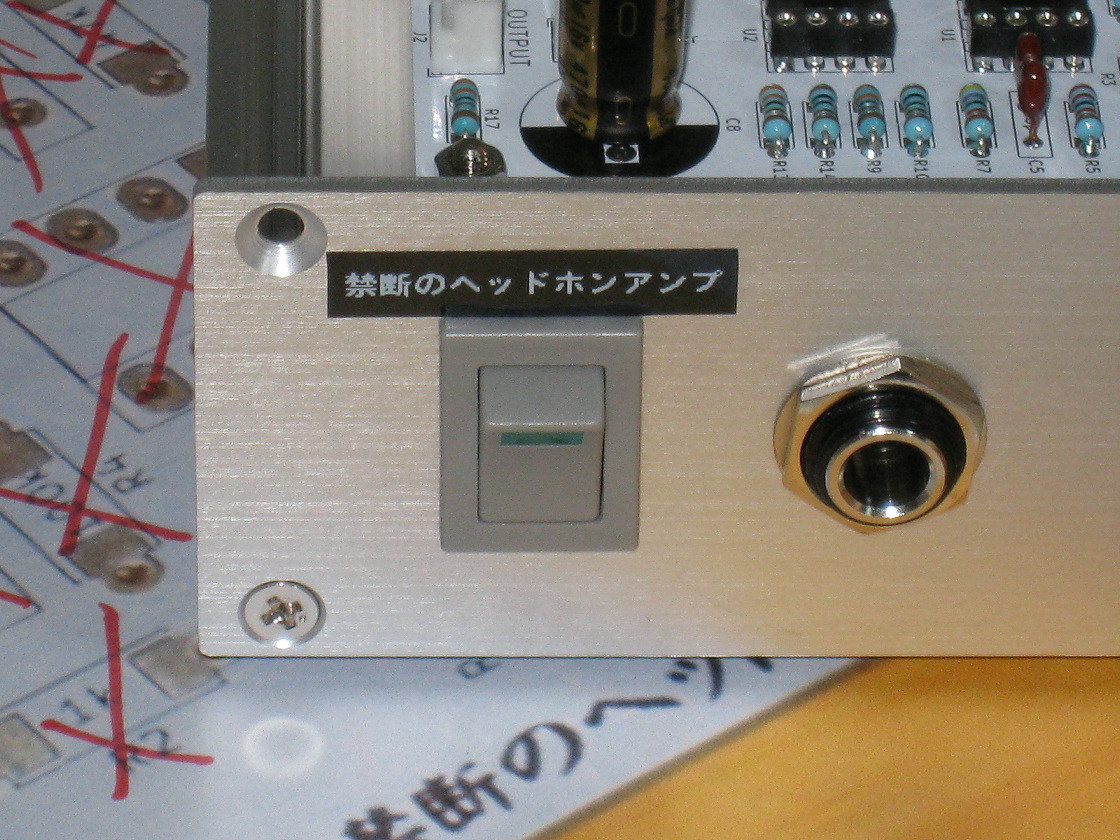

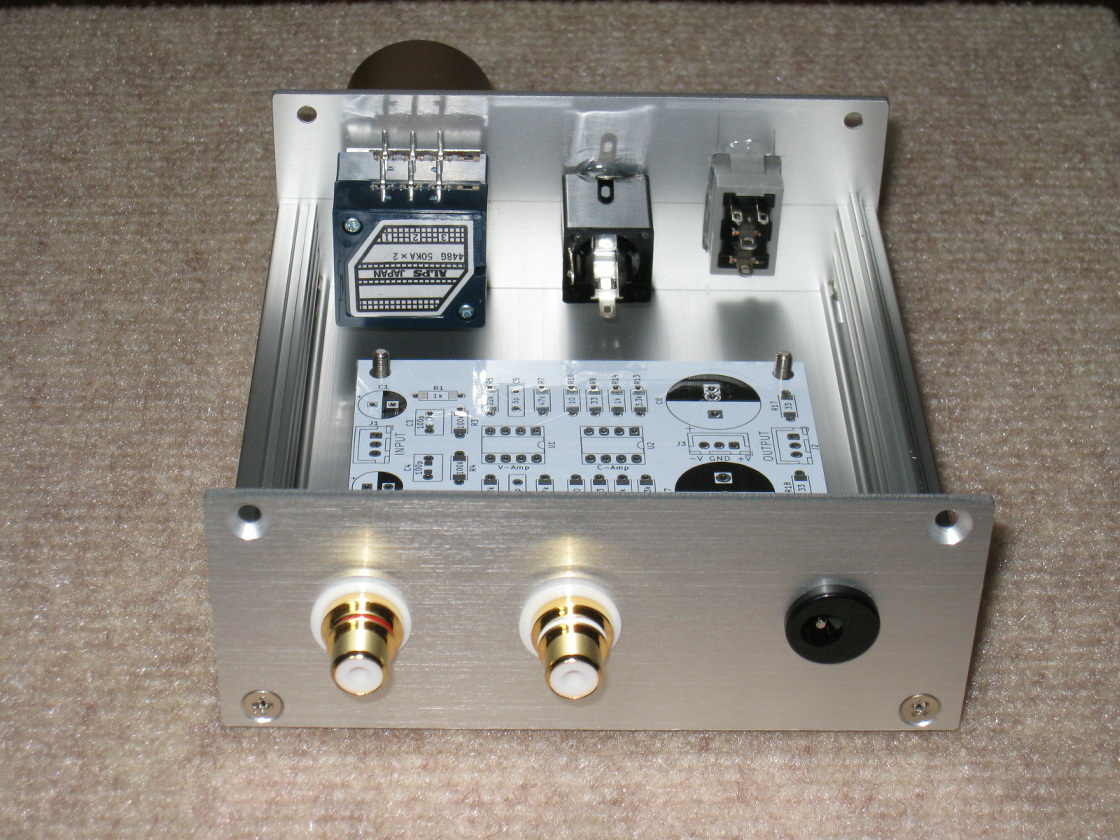

電源スイッチの穴あけのヤスリ掛けに失敗し微かに隙間が・・・適当に削った結果です。
　　

隙間を隠すためにテプラテープを貼りました。
　　

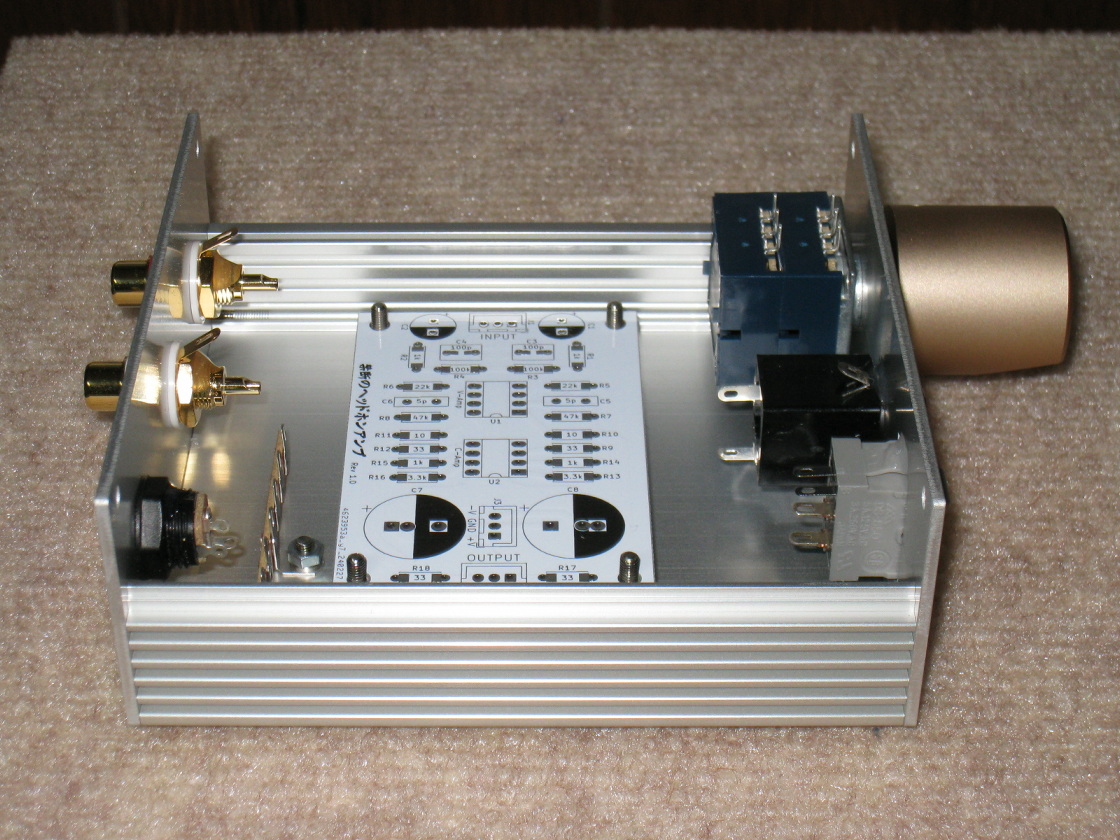

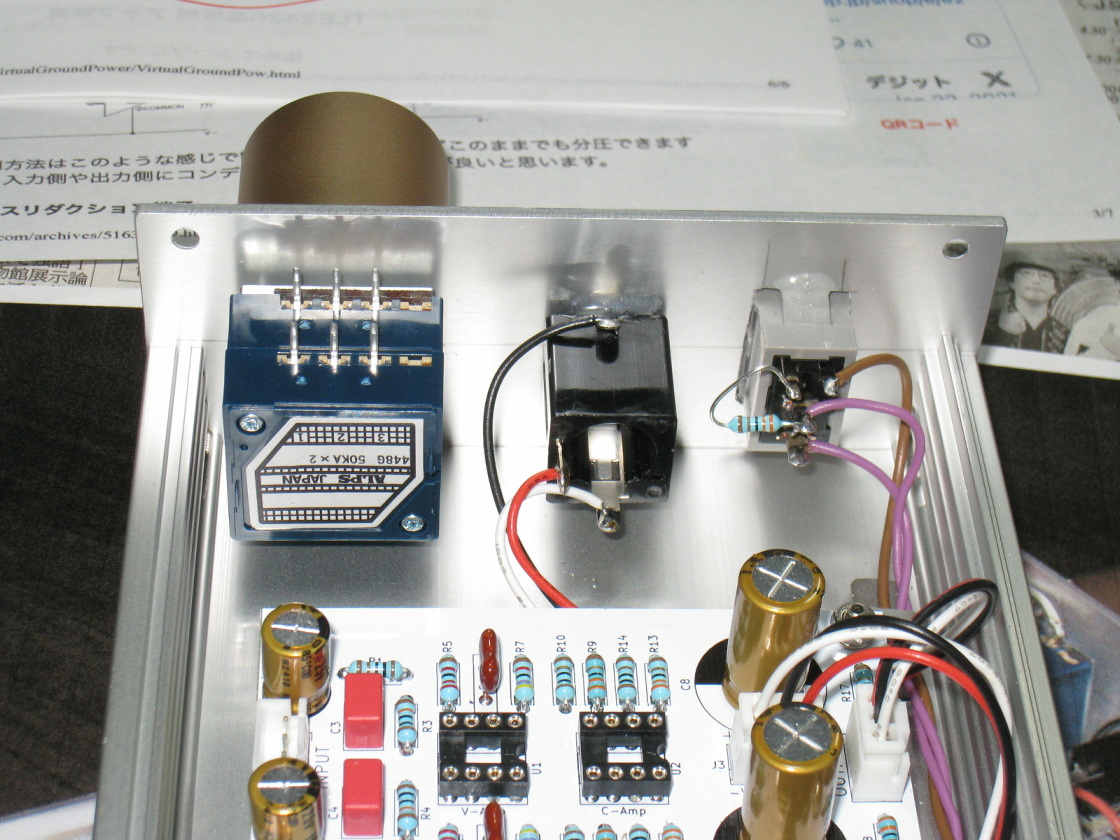

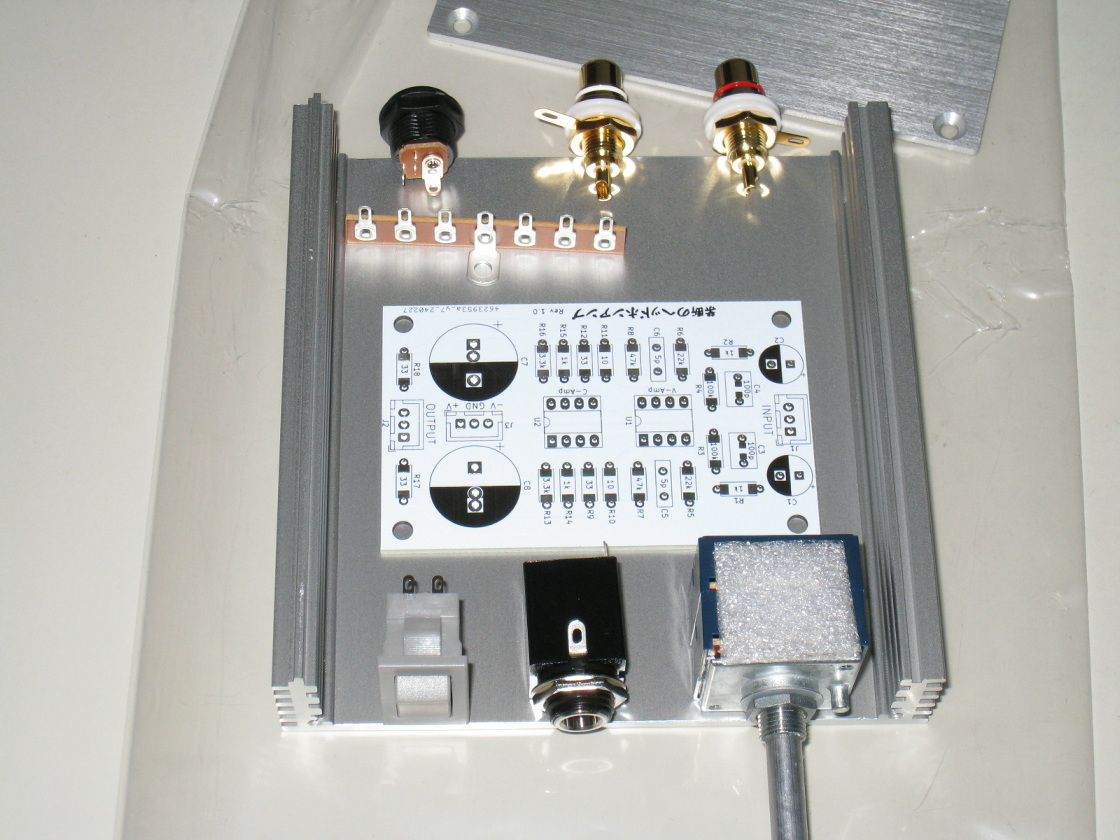

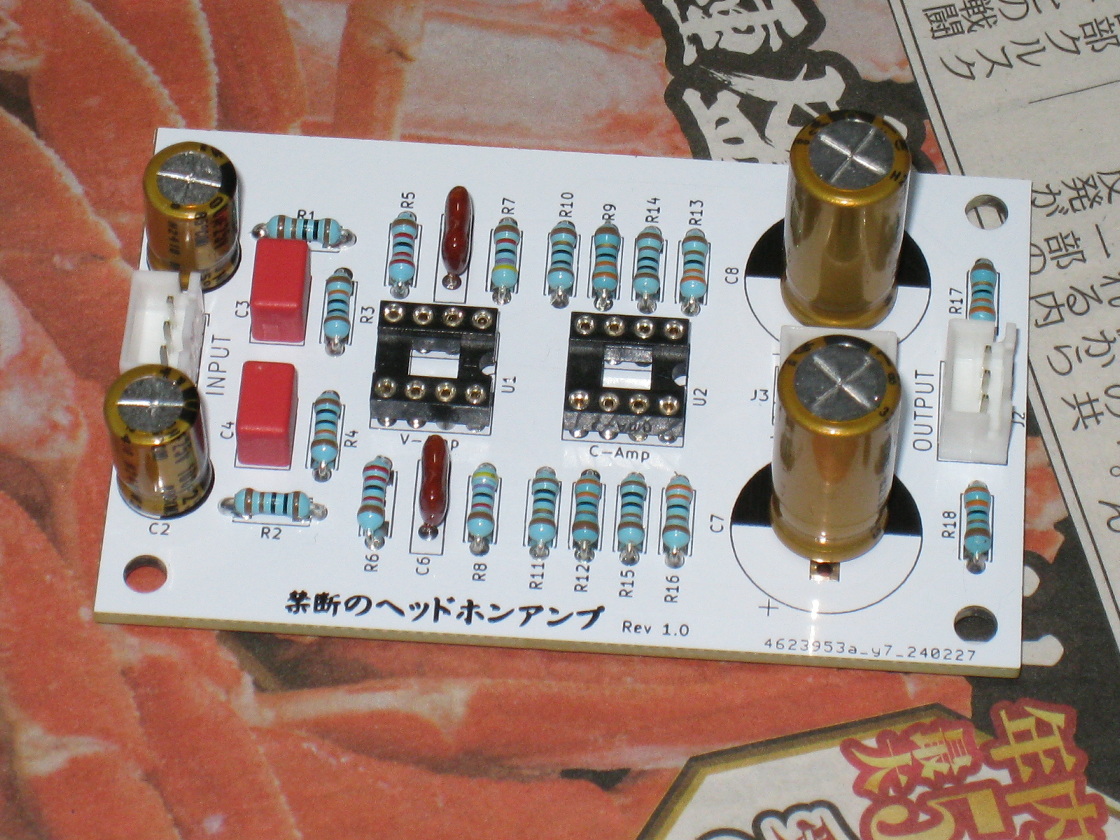

基板から作っていきましょう。
　　

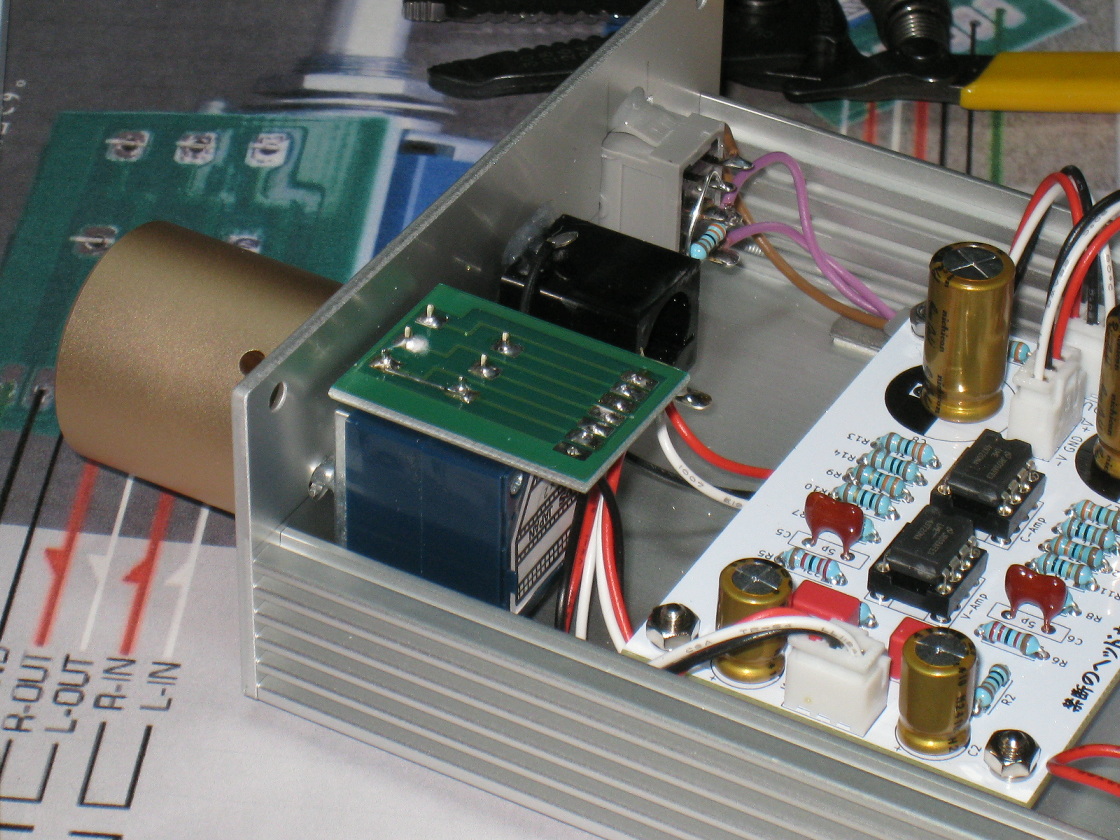

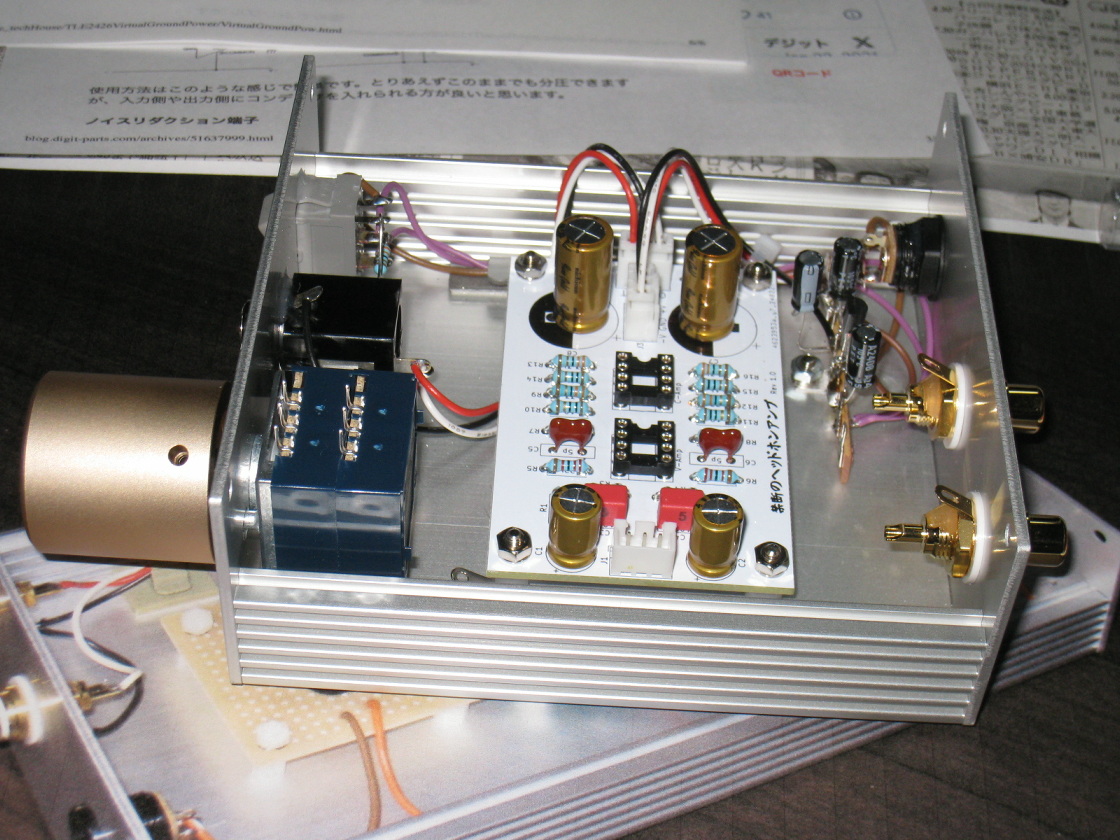

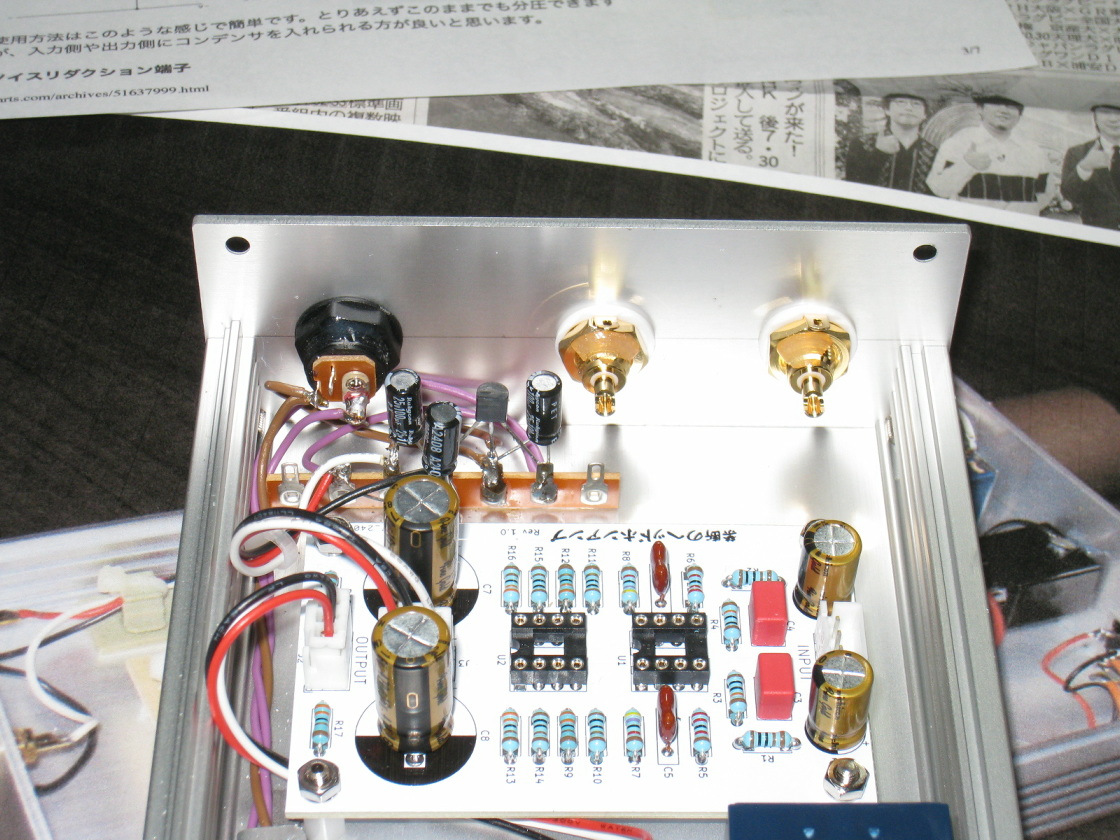

次は電源部と出力部を完成させました。電源部はラグ板よりプリント基板の方(スペース的にラグ板に)が楽だった。
プリント基板を小さく切れば問題ないけど・・・。
　　

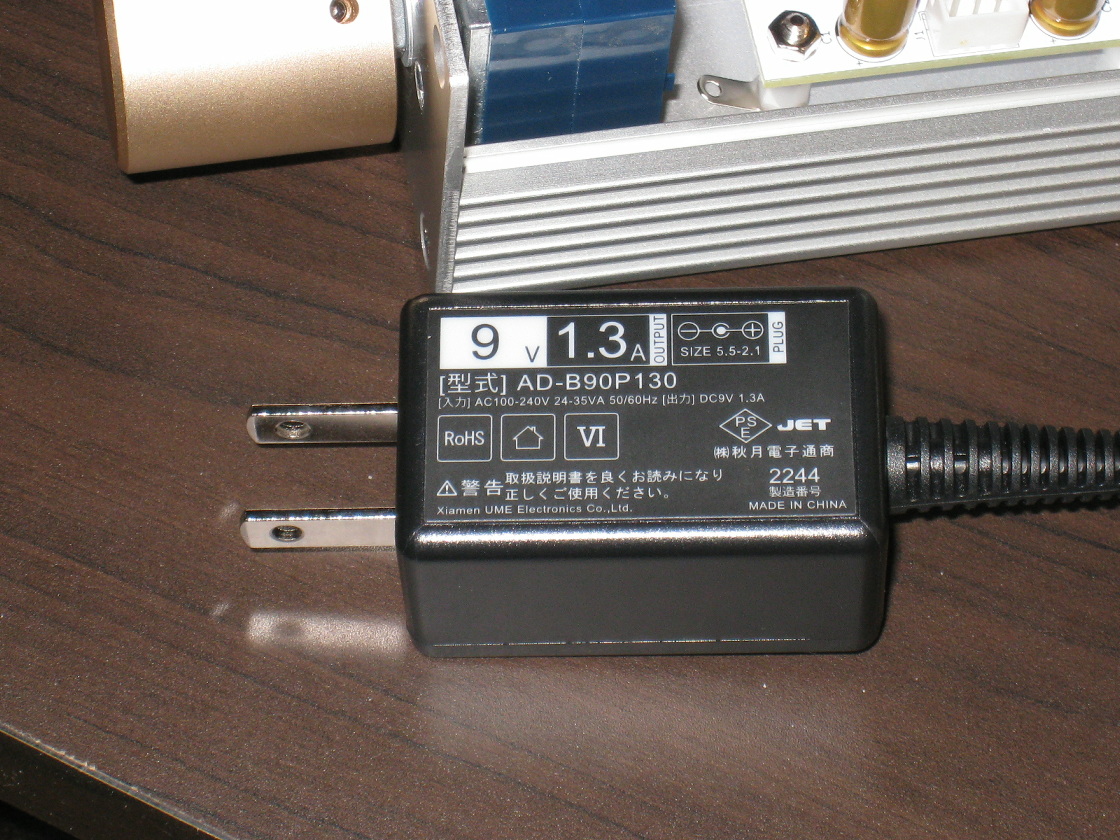

ACアダプターは秋月の9V1.3Aです。

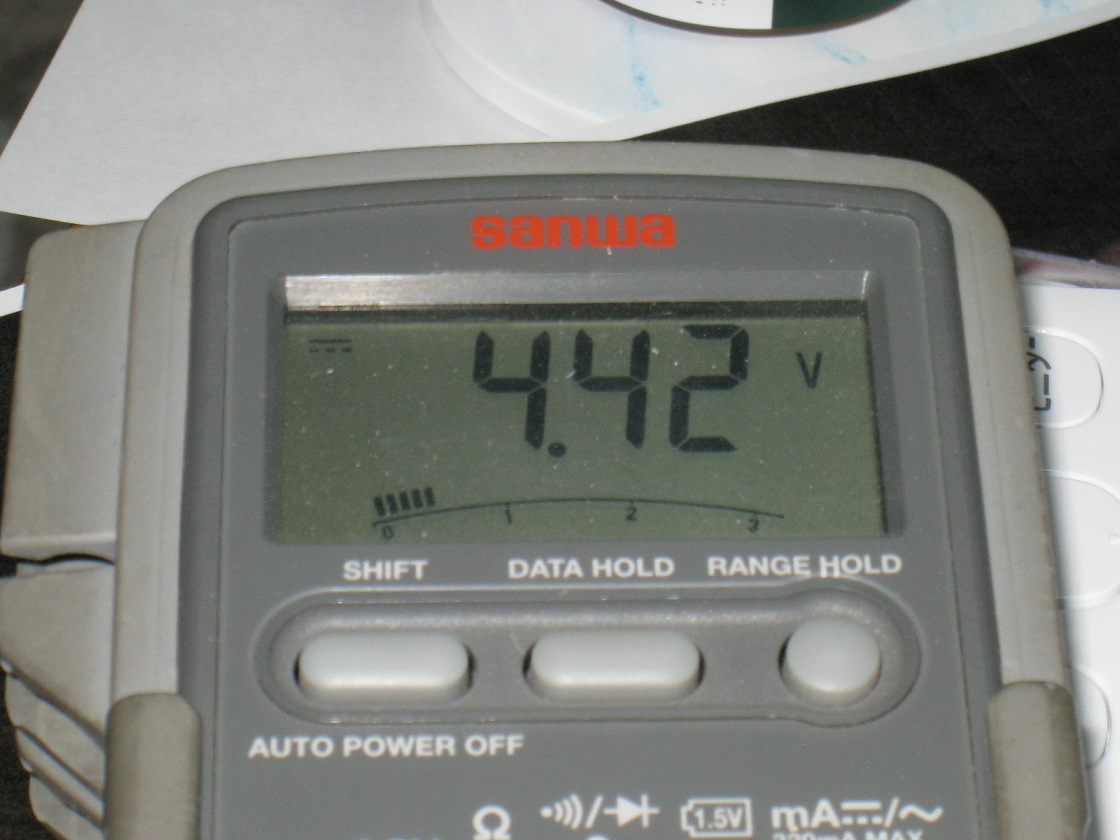

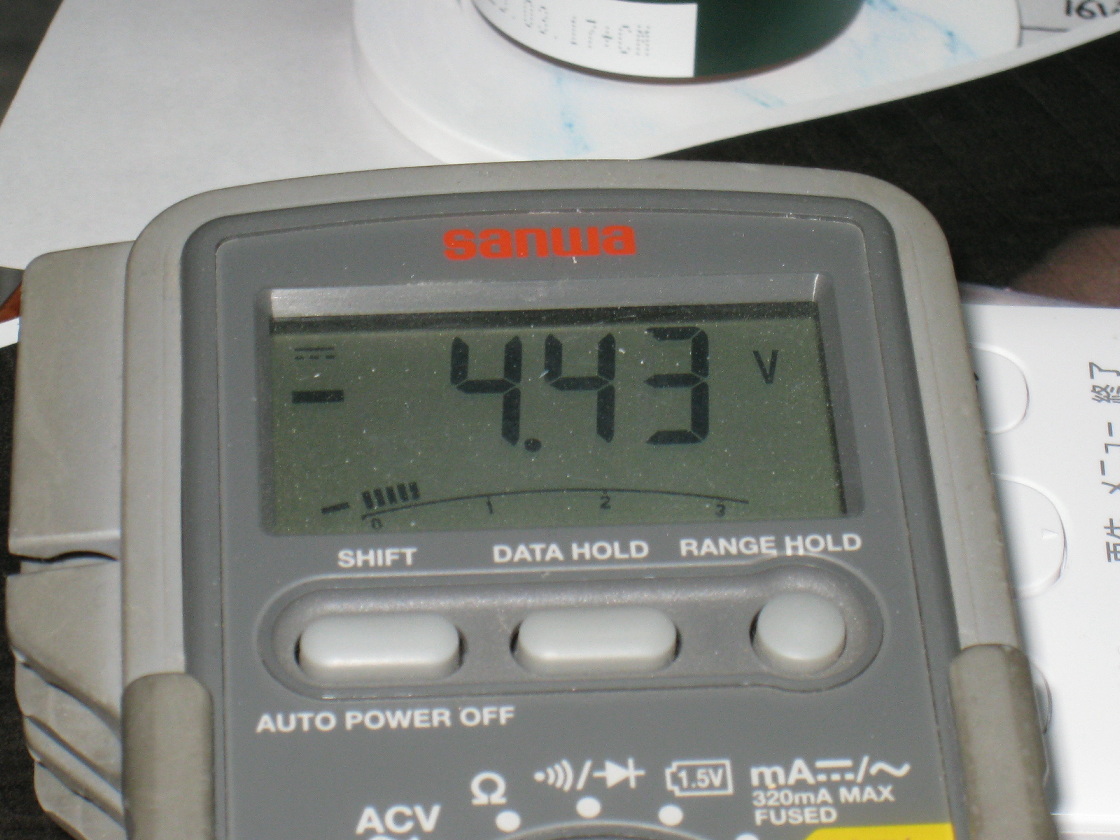

電源部は簡単な仮想グランド電源です。過去にこの仮想グランド電源でヘッドホンアンプを作りましたが、特に問題はありませんでした。
　　

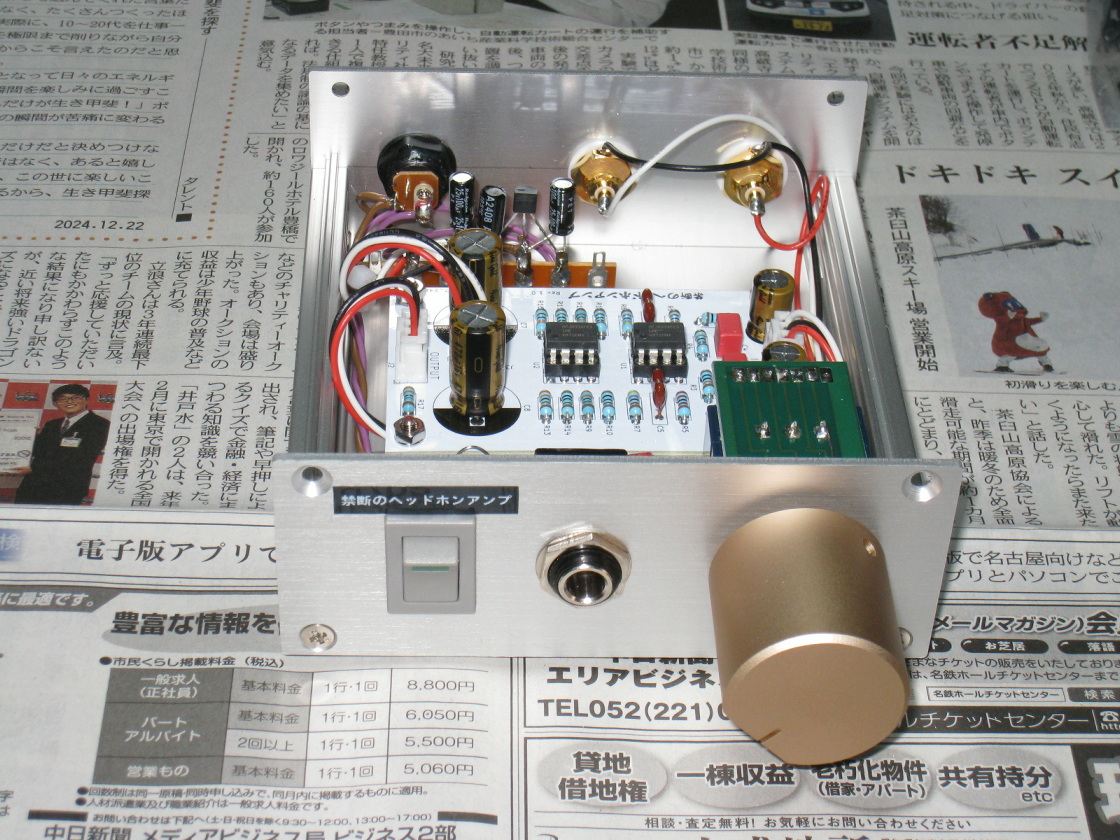

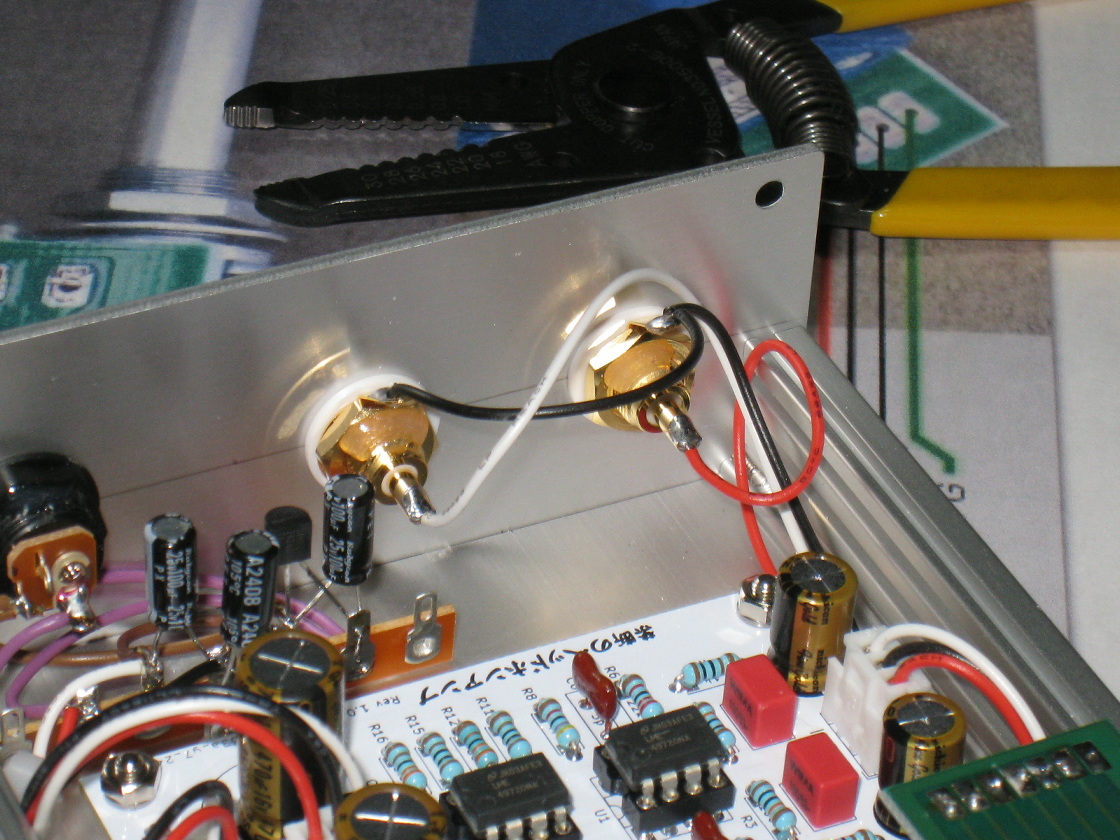

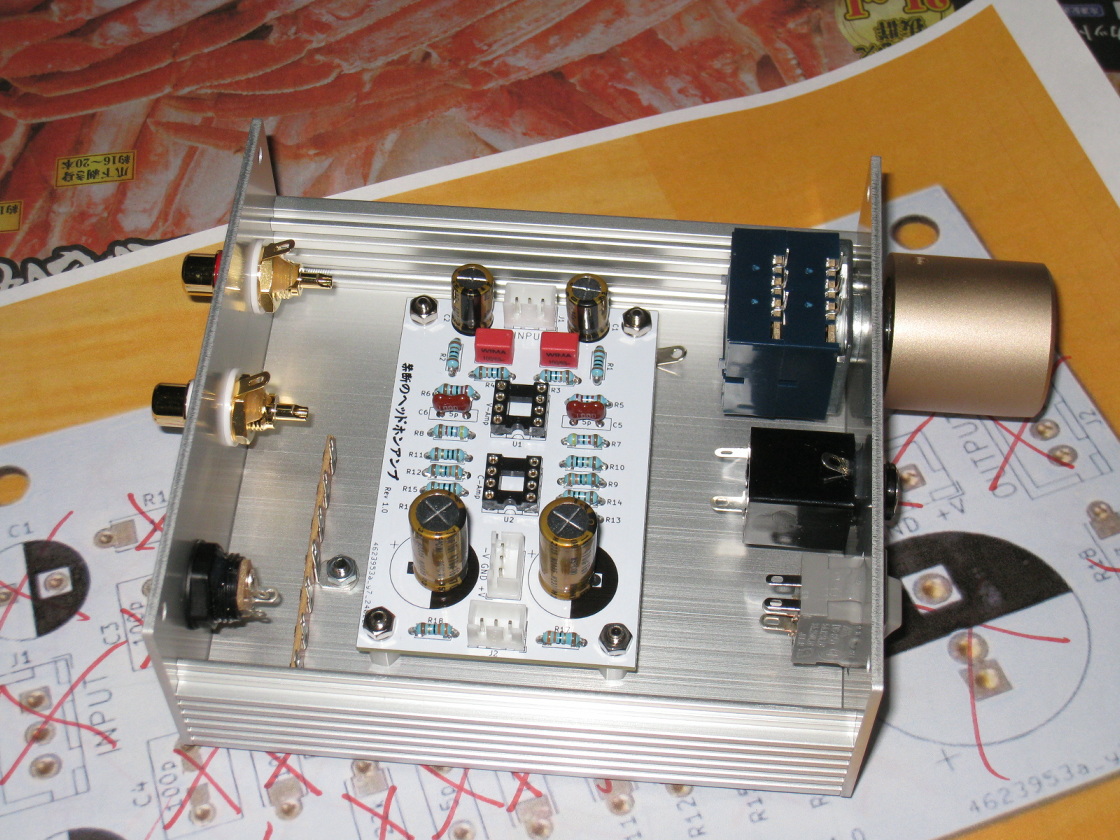

残りの入力部で完成です。
　　
　　

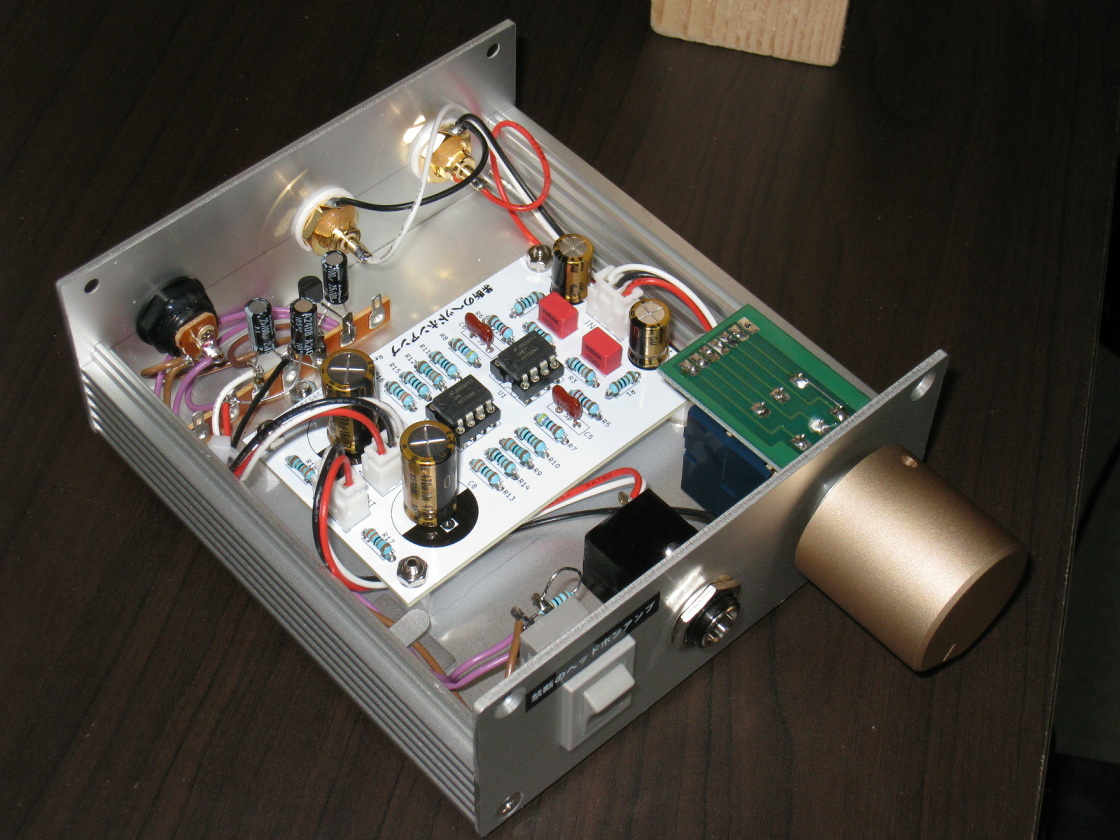

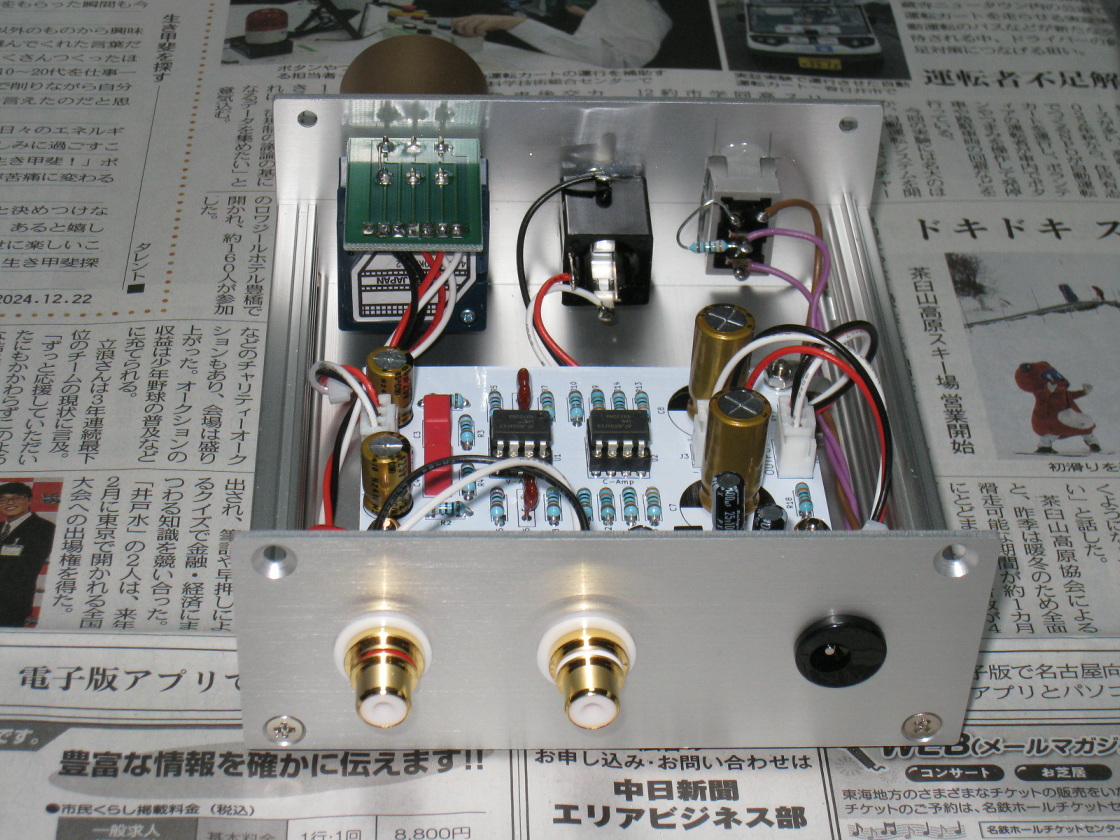

オペアンプを取り付けて試聴です。一部では、ぺるけ氏のアンプを凌ぐとか？　オペアンプは、今年すべて処分したので数個新たに購入しました。
テストに使用したオペアンプはLME49720NAでの視聴です。
　　

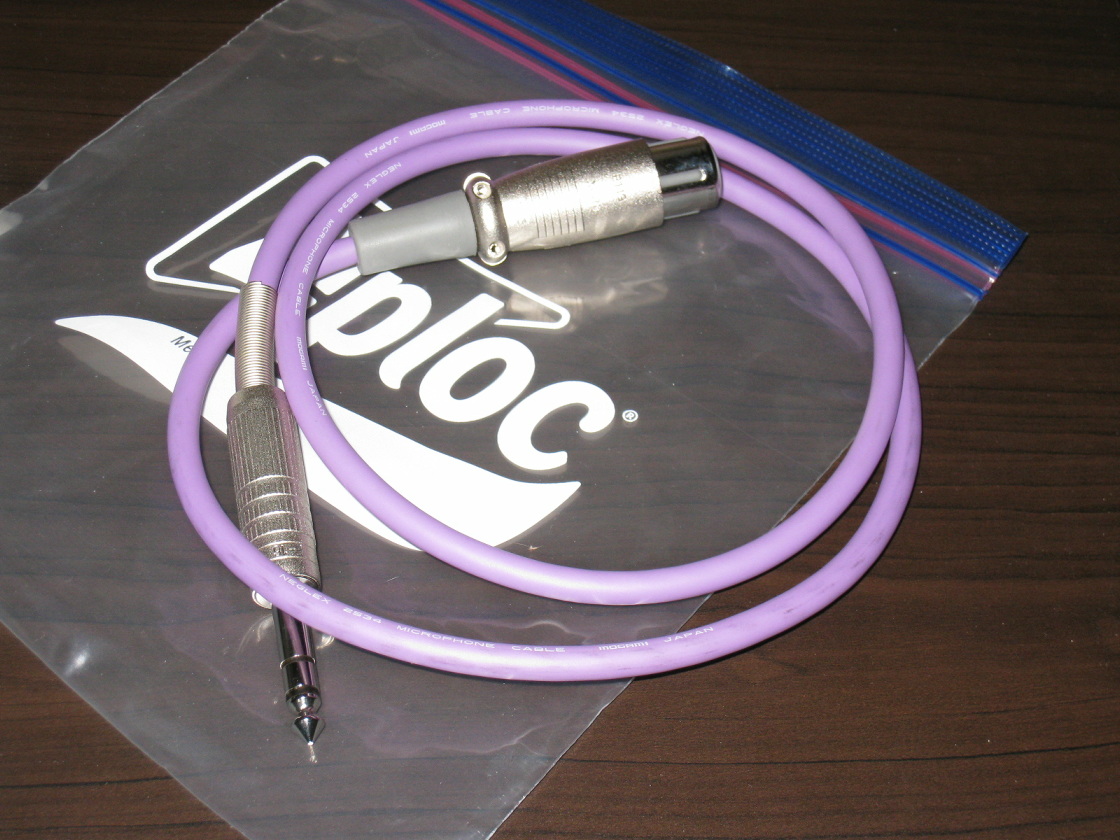

バランス型ヘッドホンアンプ作成時に作っておいたバランス→アンバランスケーブルを使用。ヘッドホンはバランスに改造したSONY MDR-CD900STです。

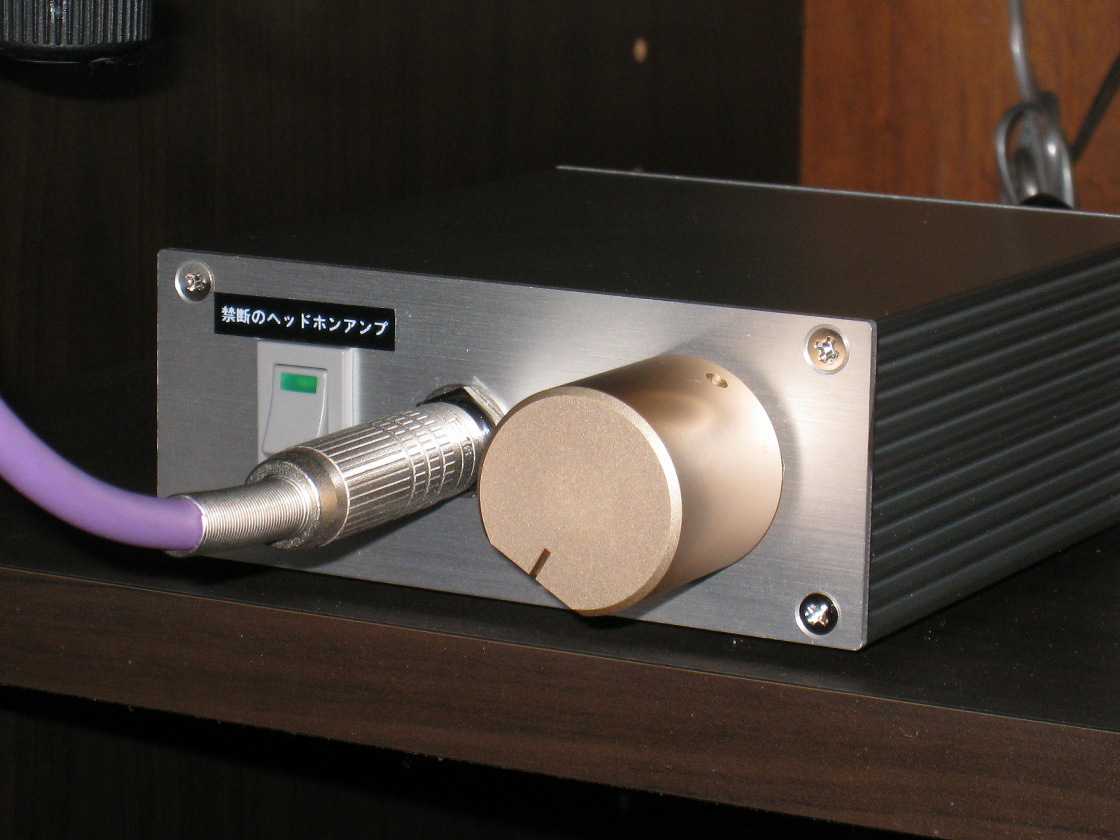

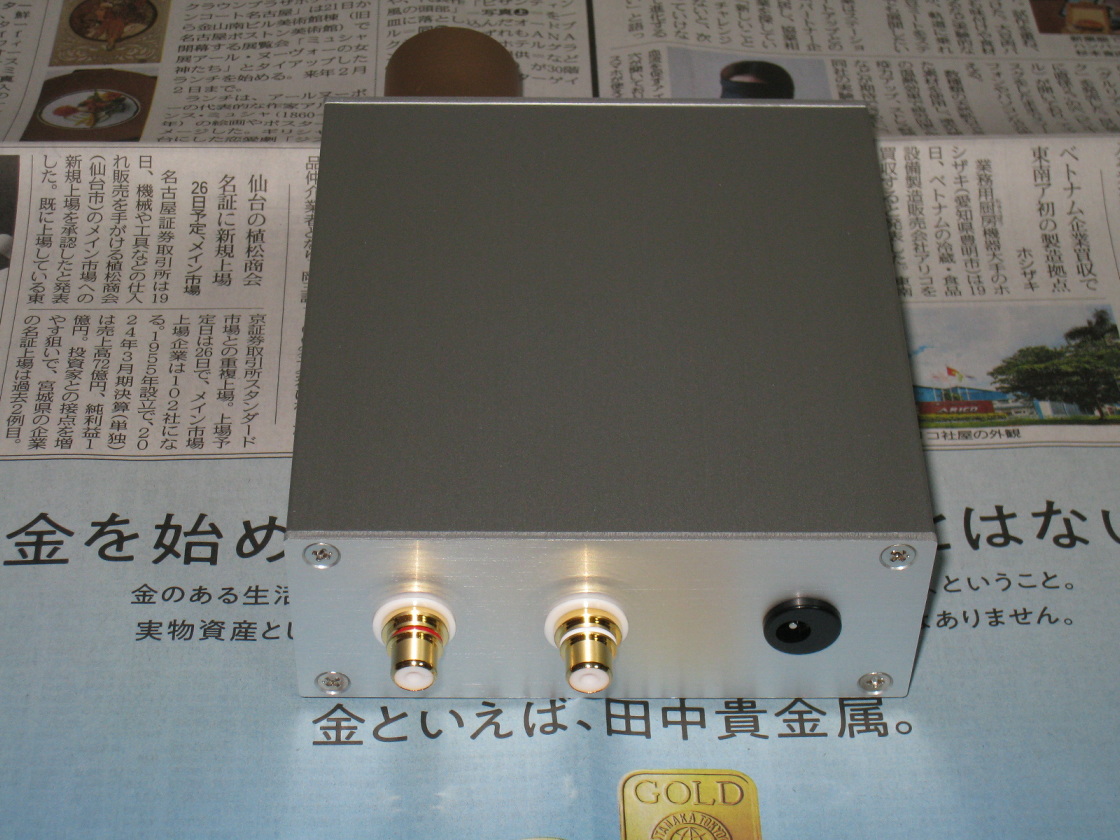

連続して聞きましたが、電源部・オペアンプに熱を持つこともありませんでした。噂どおり解像度の高い音質ですね！！(2024年12月23日完成・2025年1月20日売却)
　　

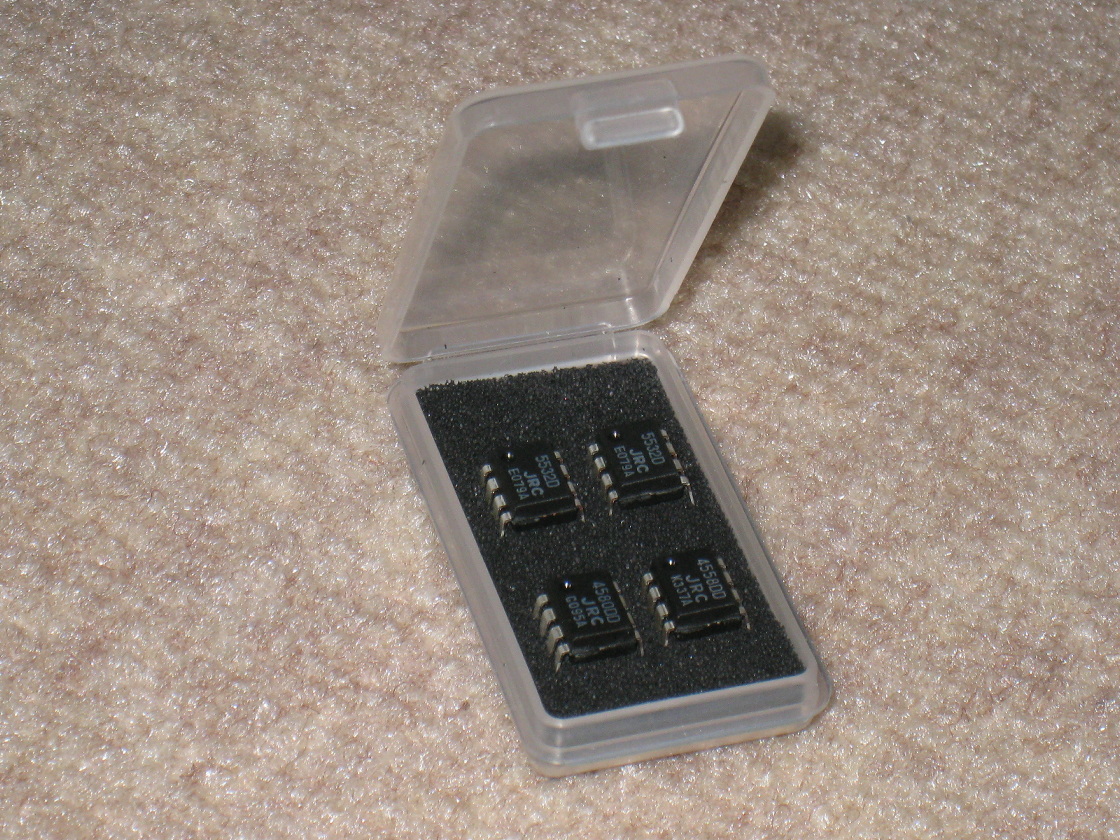

メルカリでオペアンプケースをクーポン割引があり200円で購入しました。

禁断のヘッドホンアンプが完成すると、すぐ別のアンプを作りたくなる悪い癖。

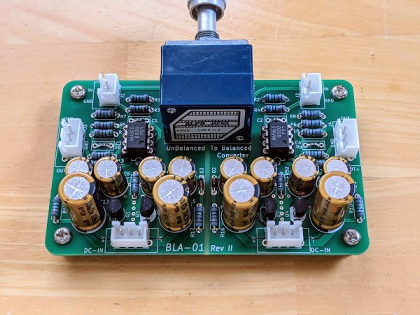

同じnew_western_elecさんのアンバランスtoバランス基板が頒布されていたが、OPアンプのバランスヘッドホンアンプは2010年にぺるけさんのものを
参考にして製作していたので取り止めにしました。アンプが何台あっても常時使うのは限られるので。
