このヘッドホンアンプですが、ＤＣサーボをSATRI-ICの出力から掛けていますが、調整がしづらいという
意見が多くあり、出力から掛けられるようにバクーンプロダクツの永井氏が回路を変更して下さいました。
変更方法は次のとおりです。
１．SATRI-ICの出力からＤＣサーボの入力に繋がっている１００ＫΩ（R6とR19）に行っているパターンを切断する。
２．使用していないＡＵＸ ＯＵＴの１番ピンと１００ＫΩをケーブルで接続する。
※ＡＵＸ ＯＵＴの１番ピンとは▽マークの方です。

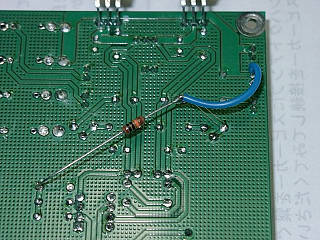

私の場合、パターンを切りたくなかったので、最初から付いていた１００ＫΩの抵抗を外して、ＤＡＬＥの抵抗を

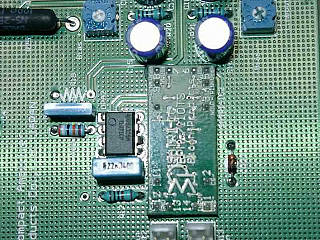

写真のように基板裏に付けて、抵抗の片方をＡＵＸ ＯＵＴの１番ピンに繋ぎました。右の写真が外した抵抗跡です。
調整方法は次のとおりです。
１．ボリュームを最小にする。
２．オペアンプの出力を０Ｖになるように合わせます。この時、電流も２００ｍＡに合わせます。
１０ＫΩ（R4とR17）のところに使っていないランドがあり、そこがチェックポイントです。
※今回は、ボリューム最小でもサーボが掛かるので、大体０Ｖに合わせればＯＫです。
アッテネーターの良く使う部分の抵抗を、PractSoundSystemで発売されているモルガナイトに交換しました。

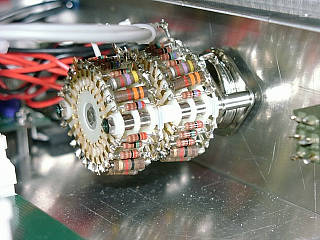

左の写真がモルガナイト抵抗で、右の写真がモルガナイトに交換したアッテネーターです。
試聴屋で販売されているＰＴＦＥテフロンケーブル（1mm）でピンコードを作りました。
２本のケーブルを撚って１本のピンケーブルを作る訳ですが、捻るのには万力を使用しました。
スピーカーコードもこのテフロンケーブルで作ろうと思っていますが、太さが1.8mmもありピン
コードのように簡単には捻れないだろうなぁ・・・。
このＰＴＦＥテフロンケーブルを電気ドリルで綺麗に巻く方法の製作ページを作りました。

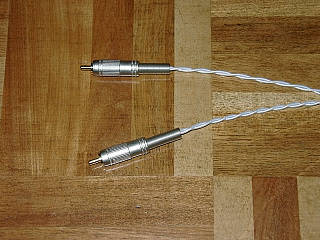

完成したピンコードです。

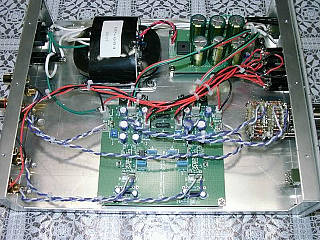

入力・出力・アッテネーターのシールド線もテフロン線に
交換しました。白と青のコードです。
色々と交換したので、エージング報告は少し先になりそうです。
ＣＤトランスポートをフィリップスのＣＤＭ１２に交換しました。

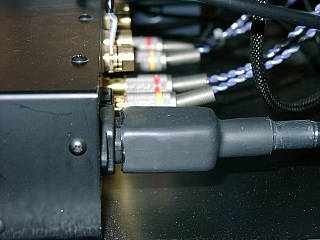

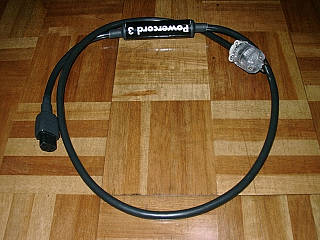

電源ケーブルをPractSoundSystemのPowerCordⅢに交換。
